TECHNICAL DATA
规格参数
通用规格

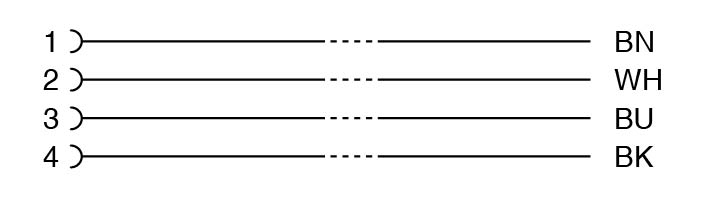

| 针脚数 | 4 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直型 |
| 螺纹 1 | M12 |
| 连接 2 | 电缆尾部 |
| 工作电压 | 最大 250 V AC/DC |
| 工作电流 | 最大 4 A |
| 体积电阻 | < 5 mΩ |
| 符合标准 | 符合标准 |
| 防护等级EN 60529:2000标准IEC 61076-2-101:2008易燃性把手：UL 94导线：IEC 60332-2-2:2004 | 防护等级EN 60529:2000标准IEC 61076-2-101:2008易燃性把手：UL 94导线：IEC 60332-2-2:2004 |
| 防护等级 | EN 60529:2000 |
| 标准 | IEC 61076-2-101:2008 |
| 易燃性 | 把手：UL 94导线：IEC 60332-2-2:2004 |
| 环境温度 | 主体： -40 ... 90 °C (-40 ... 194 °F) 电缆，固定式： -25 ... 70 °C (-13 ... 158 °F) 电缆，柔性： -5 ... 70 °C (23 ... 158 °F) |
| 污染程度 | 3 |
| 接触件 | 弹簧式接触插座 |
| 针脚直径 | 1 mm |
| 防护等级 | IP67 / IP68 / IP69k |
| 材料 | 材料 |
| 触点铜锡合金/金接触表面金主体TPU，黑色电缆PVC开槽螺母压铸锌磁芯绝缘PVC | 触点铜锡合金/金接触表面金主体TPU，黑色电缆PVC开槽螺母压铸锌磁芯绝缘PVC |
| 电缆 | 细线，柔软 |
| 护套直径∅ 4,8 mm弯曲半径> 10 x 电缆直径，活动式颜色灰色线芯4 x 0.34 mm2导线结构19 x 0,15 mm ∅屏蔽长度L7,5 m | 护套直径∅ 4,8 mm弯曲半径> 10 x 电缆直径，活动式颜色灰色线芯4 x 0.34 mm2导线结构19 x 0,15 mm ∅屏蔽长度L7,5 m |
| 质量 | 270 g |
| 易燃性 | 易燃性 |
| 触点支架HB外壳V-2电缆阻燃性 | 触点支架HB外壳V-2电缆阻燃性 |
| 触点 | 铜锡合金/金 |
| 接触表面 | 金 |
| 主体 | TPU，黑色 |
| 电缆 | PVC |
| 开槽螺母 | 压铸锌 |
| 磁芯绝缘 | PVC |
| 护套直径 | ∅ 4,8 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 |
| 颜色 | 灰色 |
| 线芯 | 4 x 0.34 mm2 |
| 导线结构 | 19 x 0,15 mm ∅ |
| 屏蔽 | 屏蔽 |
| 长度 | 7,5 m |
| 触点支架 | HB |
| 外壳 | V-2 |
| 电缆 | 阻燃性 |
