TECHNICAL DATA
规格参数
通用规格

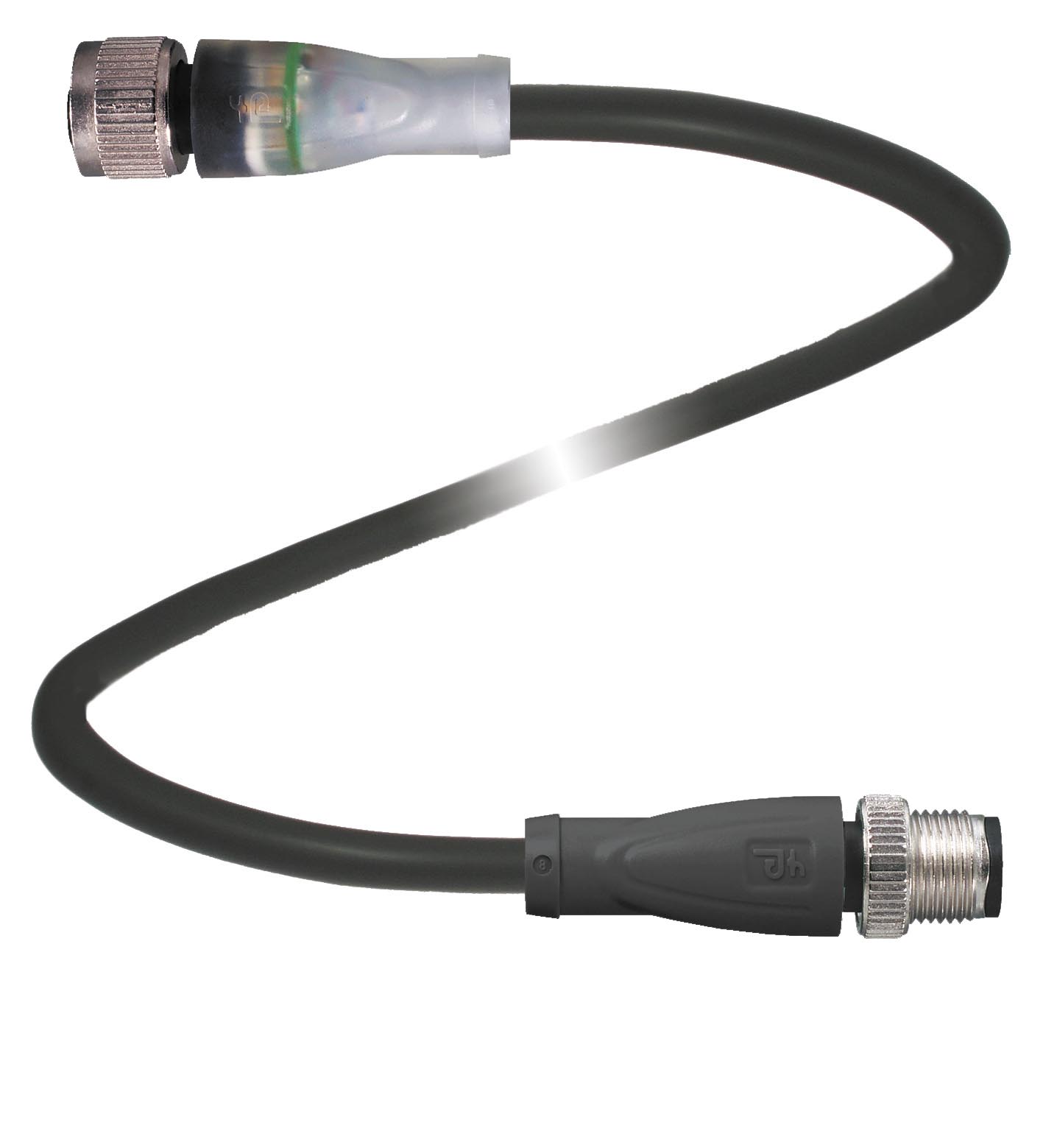

| 针脚数 | 5 + 屏蔽 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直型 |
| 螺纹 1 | M12 |
| 连接 2 | 公头连接器 |
| 结构类型 2 | 直型 |
| 螺纹 2 | M12 |
| UL 文件编号 | E231213 |
| 工作电压 | 最大 60 V AC/DC |
| 工作电流 | 最大 4 A |
| 体积电阻 | < 5 mΩ |
| 符合标准 | 符合标准 |
| 防护等级EN 60529:2000标准IEC 61076-2-101:2008易燃性主体：UL 94行：UL 1581 Section 1061；IEC 60332-1-2:2004无卤IEC 60754-1:1994 | 防护等级EN 60529:2000标准IEC 61076-2-101:2008易燃性主体：UL 94行：UL 1581 Section 1061；IEC 60332-1-2:2004无卤IEC 60754-1:1994 |
| 防护等级 | EN 60529:2000 |
| 标准 | IEC 61076-2-101:2008 |
| 易燃性 | 主体：UL 94行：UL 1581 Section 1061；IEC 60332-1-2:2004 |
| 无卤 | IEC 60754-1:1994 |
| UL 认证 | UL 认证 一般用途 |
| 环境温度 | 主体： -40 ... 90 °C (-40 ... 194 °F) 电缆，柔性： -20 ... 80 °C (-4 ... 176 °F) 电缆，固定式： -40 ... 80 °C (-40 ... 176 °F) |
| 污染程度 | 3 |
| 接触件 | 弹簧式接触插座 |
| 针脚直径 | 1 mm |
| 防护等级 | IP67 / IP68 / IP69k |
| 电缆代码 | Li 9Y C 11Y 5 x 0.50 |
| 材料 | 材料 |
| 触点铜锡合金/金接触表面金主体插座 TPU，透明 公头连接器 TPU，黑色电缆PUR开槽螺母压铸锌套管连接器压铸锌磁芯绝缘PP | 触点铜锡合金/金接触表面金主体插座 TPU，透明 公头连接器 TPU，黑色电缆PUR开槽螺母压铸锌套管连接器压铸锌磁芯绝缘PP |
| 电缆 | 细线，柔软 |
| 护套直径∅ 6 mm ±0.15 mm弯曲半径> 10 倍缆线直径，适用于输送链 > 5 倍缆线直径，固定式颜色黑色芯数5线芯横截面积0,5 mm2导线结构16 x 0,2 mm ∅屏蔽光栅 包覆率 85 %长度L10 m | 护套直径∅ 6 mm ±0.15 mm弯曲半径> 10 倍缆线直径，适用于输送链 > 5 倍缆线直径，固定式颜色黑色芯数5线芯横截面积0,5 mm2导线结构16 x 0,2 mm ∅屏蔽光栅 包覆率 85 %长度L10 m |
| 质量 | 580 g |
| 易燃性 | 易燃性 |
| 触点支架94 HB外壳94 V-2电缆FT2 | 触点支架94 HB外壳94 V-2电缆FT2 |
| 触点 | 铜锡合金/金 |
| 接触表面 | 金 |
| 主体 | 插座 TPU，透明 公头连接器 TPU，黑色 |
| 电缆 | PUR |
| 开槽螺母 | 压铸锌 |
| 套管连接器 | 压铸锌 |
| 磁芯绝缘 | PP |
| 护套直径 | ∅ 6 mm ±0.15 mm |
| 弯曲半径 | > 10 倍缆线直径，适用于输送链 > 5 倍缆线直径，固定式 |
| 颜色 | 黑色 |
| 芯数 | 5 |
| 线芯横截面积 | 0,5 mm2 |
| 导线结构 | 16 x 0,2 mm ∅ |
| 屏蔽 | 光栅 包覆率 85 % |
| 长度 | 10 m |
| 触点支架 | 94 HB |
| 外壳 | 94 V-2 |
| 电缆 | FT2 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
