倍加福

V1-G-BK5M-PUR-Y70100962

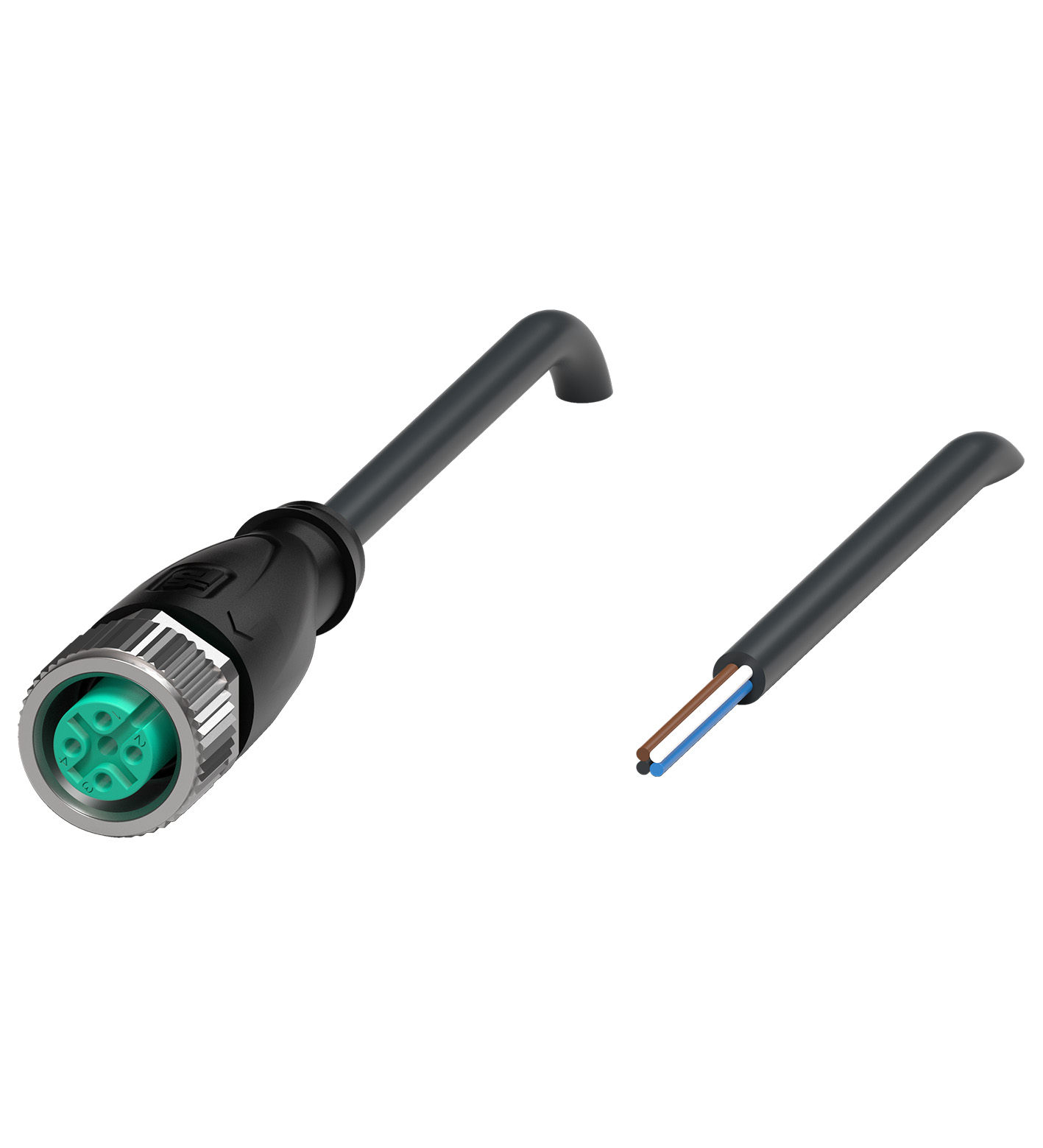

V1-G-BK5M-PUR-Y70100962 母头连接器

订货号: 70100962
产品分类: 传感器-执行器缆线

带插座的连接线缆，M12 直头 A 型，4 针，PUR 黑色线缆

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码定制	连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码定制
连接器 2	连接器 2
连接电缆尾部	连接电缆尾部
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	4
编码	A 码
定制	定制
连接	电缆尾部
工作电压	最大 250 V AC/DC
工作电流	最大 4 A
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
易燃性	UL 1581；DIN EN 60332-2-2
无卤	IEC 60754-1
无铅	RoHS 指令 2011/65/EU
环境温度	环境温度
插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-50 ... 80 °C (-58 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F)	插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-50 ... 80 °C (-58 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F)
污染程度	3
插塞式连接器	-40 ... 90 °C (-40 ... 194 °F)
固定缆线	-50 ... 80 °C (-58 ... 176 °F)
柔性电缆	-25 ... 80 °C (-13 ... 176 °F)
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100	拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100
防护等级	IP66 / IP68 / IP69
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 6 级
护套直径3,3 mm弯曲半径> 8 倍缆线直径，柔性护套颜色黑色（与 RAL 9005 相似）芯数4线芯横截面积0,14 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色内芯构造72 x 0,05 mm ∅长度L5 m电缆代码Li 9Y 11Y 4 x 0.14	护套直径3,3 mm弯曲半径> 8 倍缆线直径，柔性护套颜色黑色（与 RAL 9005 相似）芯数4线芯横截面积0,14 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色内芯构造72 x 0,05 mm ∅长度L5 m电缆代码Li 9Y 11Y 4 x 0.14
质量	80,29 g
拧紧扭矩	0,6 Nm
防松弛	集成

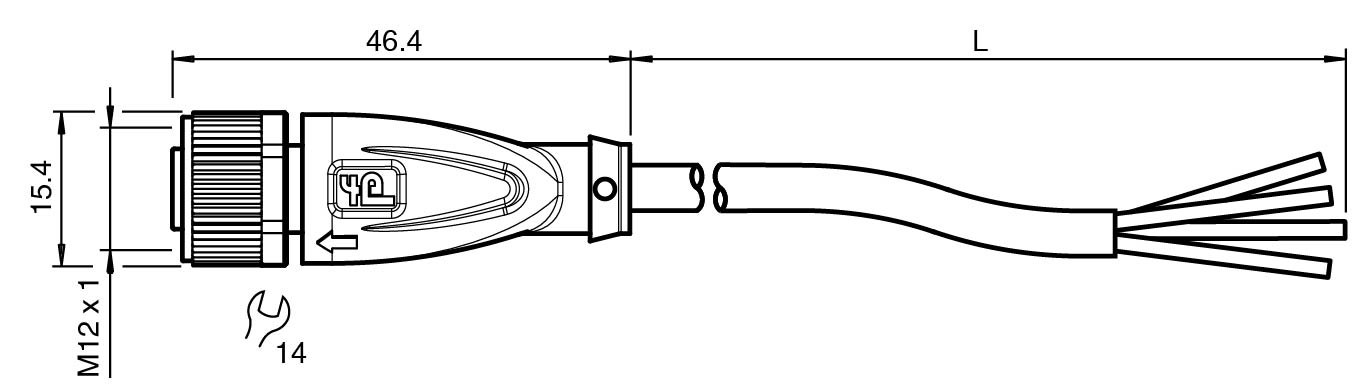

工具安装	直纹滚花六角螺母 SW = 14 mm
配接次数	min. 100
护套直径	3,3 mm
弯曲半径	> 8 倍缆线直径，柔性
护套颜色	黑色（与 RAL 9005 相似）
芯数	4
线芯横截面积	0,14 mm2

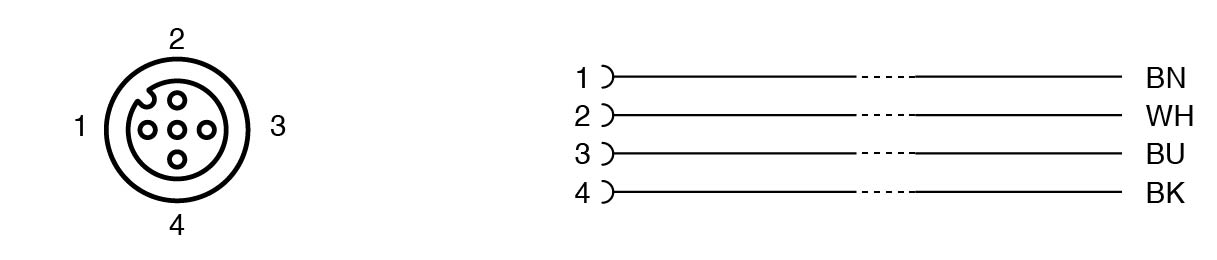

芯颜色	1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色
内芯构造	72 x 0,05 mm ∅
长度	5 m
电缆代码	Li 9Y 11Y 4 x 0.14
无 LABS	是
无卤	是
无铅	是
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2	滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2
电缆	电缆
护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐油良好耐微生物是耐水解是	护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐油良好耐微生物是耐水解是
滚花螺钉连接	锌压铸件，镀镍
主体	TPU，黑色
密封件	FKM
接触表面	镀金 (Au)
易燃性	V-2
护套	PUR 聚醚基底
线芯	裸铜 (Cu)
磁芯绝缘	PP
额定电阻	良好
耐油	良好
耐微生物	是
耐水解	是
