产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型7/8" 16 UNF样式直型锁定螺钉连接针脚数6编码A 码 | 连接公头连接器结构类型7/8" 16 UNF样式直型锁定螺钉连接针脚数6编码A 码 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | 7/8" 16 UNF |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 6 |
| 编码 | A 码 |
| 工作电压 | 最大 250 V AC/DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 环境温度 | 环境温度 |
| 连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-25 ... 80 °C (-13 ... 176 °F)固定缆线-25 ... 80 °C (-13 ... 176 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F) | 连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-25 ... 80 °C (-13 ... 176 °F)固定缆线-25 ... 80 °C (-13 ... 176 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F) |
| 连接器 1 | -40 ... 90 °C (-40 ... 194 °F) |
| 连接器 2 | -25 ... 80 °C (-13 ... 176 °F) |
| 固定缆线 | -25 ... 80 °C (-13 ... 176 °F) |
| 柔性电缆 | -5 ... 80 °C (23 ... 176 °F) |
| 连接器 1 | 连接器 1 |
| 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100防护等级IP67 | 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100防护等级IP67 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,3 mm弯曲半径> 15 倍缆线直径，活动 > 5 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黑色（与 RAL 9005 相似）线芯横截面积0,34 mm2芯颜色1-3 号芯： 棕色 2-6 号线芯： 白色 3-2 号芯： 蓝色 4-4 号线芯： 黑色内芯构造19 x 0,15 mm ∅长度L5 m电缆代码Li YY 4 x 0.34 | 护套直径4,3 mm弯曲半径> 15 倍缆线直径，活动 > 5 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黑色（与 RAL 9005 相似）线芯横截面积0,34 mm2芯颜色1-3 号芯： 棕色 2-6 号线芯： 白色 3-2 号芯： 蓝色 4-4 号线芯： 黑色内芯构造19 x 0,15 mm ∅长度L5 m电缆代码Li YY 4 x 0.34 |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 防护等级 | IP67 |
| 护套直径 | 4,3 mm |
| 弯曲半径 | > 15 倍缆线直径，活动 > 5 倍缆线直径，固定式 |
| 护套剥离力 | max. 50 N / 300 mm |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 线芯横截面积 | 0,34 mm2 |

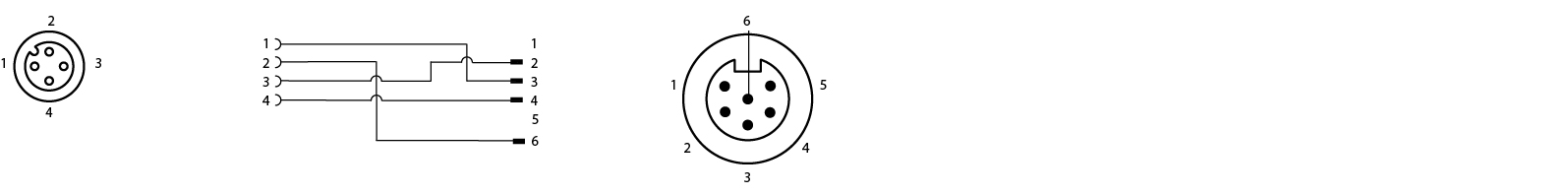

| 芯颜色 | 1-3 号芯： 棕色 2-6 号线芯： 白色 3-2 号芯： 蓝色 4-4 号线芯： 黑色 |
| 内芯构造 | 19 x 0,15 mm ∅ |
| 长度 | 5 m |
| 电缆代码 | Li YY 4 x 0.34 |
| 连接器 1 | 连接器 1 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 |
| 连接器 2 | 连接器 2 |
| 滚花螺钉连接镀镍黄铜主体PA，黑色密封件NBR接触表面金 | 滚花螺钉连接镀镍黄铜主体PA，黑色密封件NBR接触表面金 |
| 电缆 | 电缆 |
| 护套PVC磁芯绝缘PVC易燃性FT1 | 护套PVC磁芯绝缘PVC易燃性FT1 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | FKM |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 滚花螺钉连接 | 镀镍黄铜 |
| 主体 | PA，黑色 |
| 密封件 | NBR |
| 接触表面 | 金 |
| 护套 | PVC |
| 磁芯绝缘 | PVC |
| 易燃性 | FT1 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
