TECHNICAL DATA
规格参数
通用规格

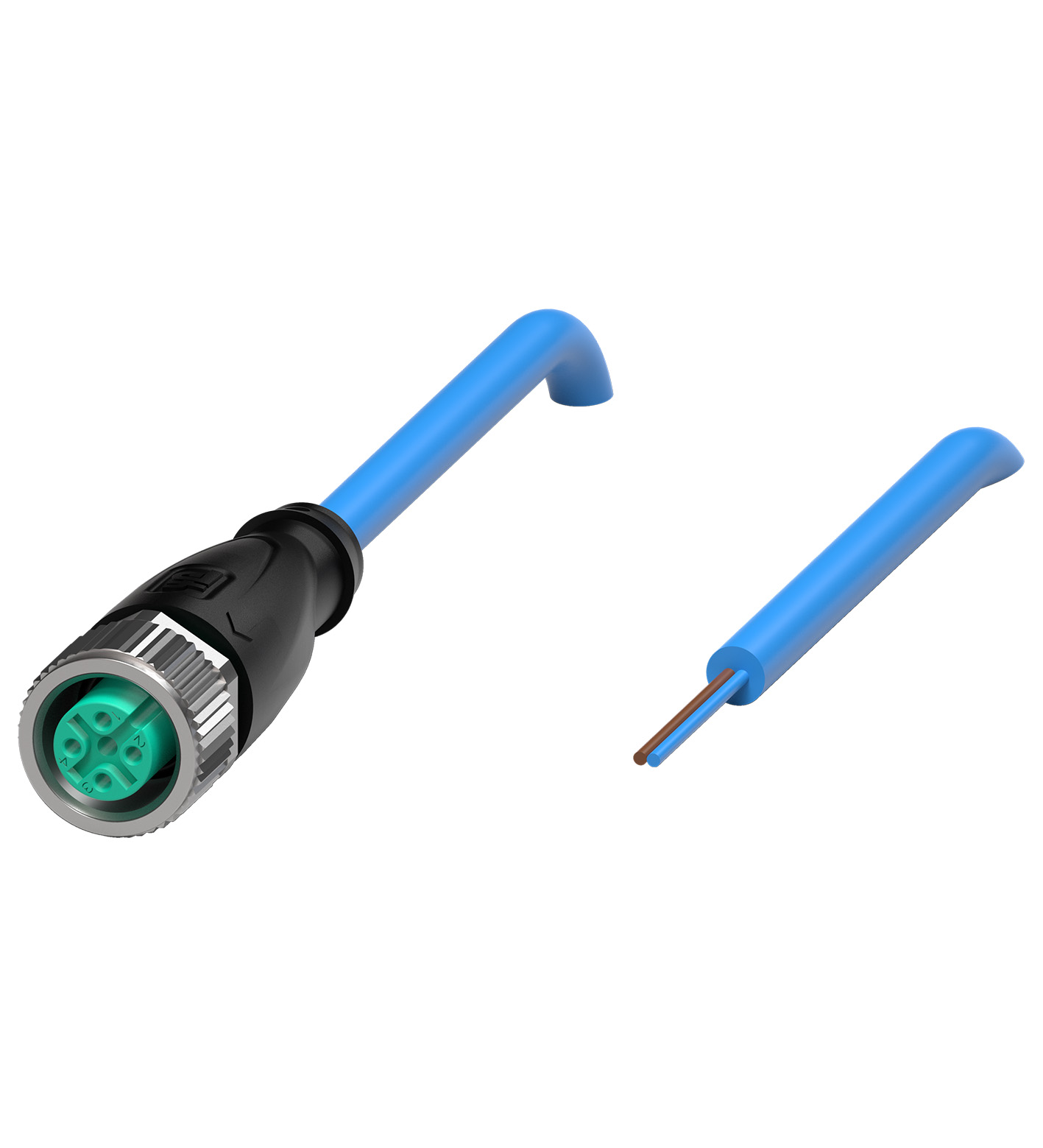

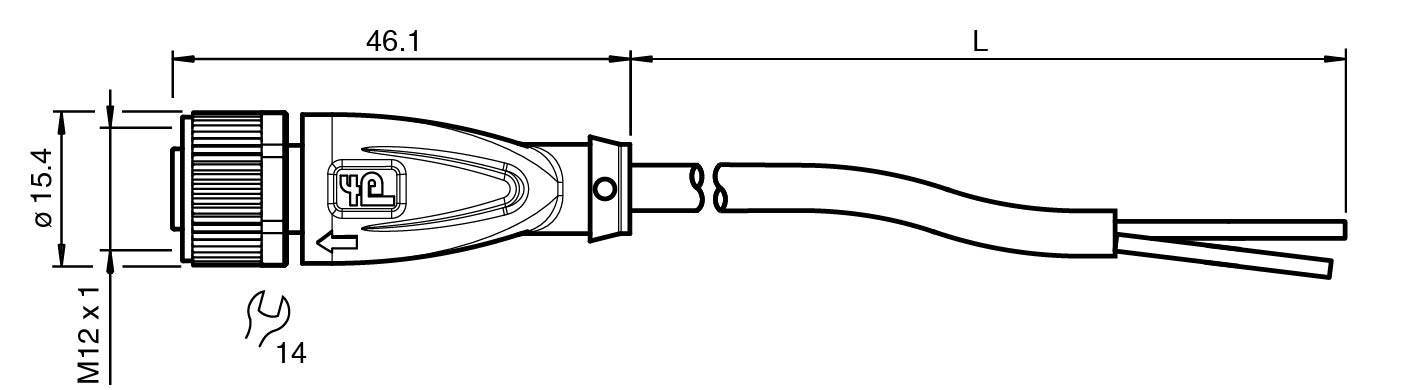

| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数2编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数2编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 2 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 250 V AC/DC |
| 工作电流 | 最大 4 A |
| 单位长度电感 | max. 0,057 Ω/m |
| 单位长度电容 | 102,4 nF/km |
| 单位长度电感 | 0,49 mH/km |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 防爆 | IEC 60079-0 ， IEC 60079-11 |
| 无铅 | RoHS 指令 2011/65/EU |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) | 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -20 ... 80 °C (-4 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100 | 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100 |
| 防护等级 | IP66 / IP68 / IP69 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径4,8 mm弯曲半径> 15 倍缆线直径，活动 > 10 x 电缆直径，固定式护套颜色蓝色（类似于 RAL 5015）芯数2线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色内芯构造42 x 0,1 mm ∅长度L2 m电缆代码Li FY 11Y 2 x 0.34 | 护套直径4,8 mm弯曲半径> 15 倍缆线直径，活动 > 10 x 电缆直径，固定式护套颜色蓝色（类似于 RAL 5015）芯数2线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色内芯构造42 x 0,1 mm ∅长度L2 m电缆代码Li FY 11Y 2 x 0.34 |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 护套直径 | 4,8 mm |
| 弯曲半径 | > 15 倍缆线直径，活动 > 10 x 电缆直径，固定式 |
| 护套颜色 | 蓝色（类似于 RAL 5015） |
| 芯数 | 2 |
| 线芯横截面积 | 0,34 mm2 |

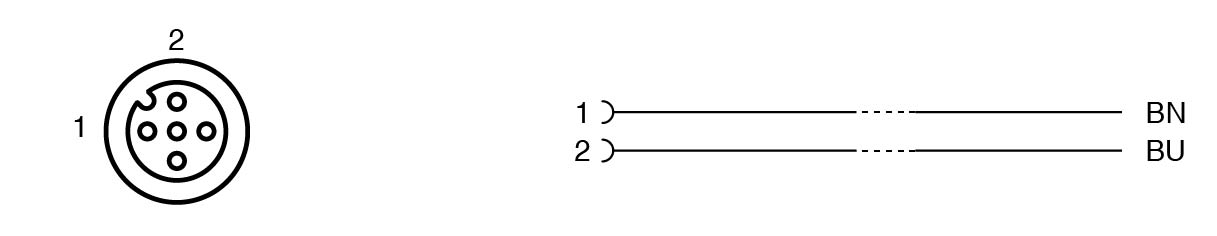

| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 |
| 内芯构造 | 42 x 0,1 mm ∅ |
| 长度 | 2 m |
| 电缆代码 | Li FY 11Y 2 x 0.34 |
| 无铅 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PVC易燃性HB | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PVC易燃性HB |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | FKM |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PVC |
| 易燃性 | HB |
| EU 型式检验证书 | TÜV 24 ATEX 9153X |
| 标记 II 1G Ex ia IIC T6 Ga Ta = -25 °C ... +80 °C [exsign] II 1D Ex ia IIIC T85°C Da Ta = -25 °C ... +80 °C电压Ui最大 30 V电流Ii最大 1 A功率Pi用于气体组 II 和 IIIB： 1 W 用于气体组 IIIC （取决于 Tamb）：40°C / 750 mW、70 °C / 650 mW、90 °C / 550 mW环境温度Tamb-25 ... 80 °C (-13 ... 176 °F) | 标记 II 1G Ex ia IIC T6 Ga Ta = -25 °C ... +80 °C [exsign] II 1D Ex ia IIIC T85°C Da Ta = -25 °C ... +80 °C电压Ui最大 30 V电流Ii最大 1 A功率Pi用于气体组 II 和 IIIB： 1 W 用于气体组 IIIC （取决于 Tamb）：40°C / 750 mW、70 °C / 650 mW、90 °C / 550 mW环境温度Tamb-25 ... 80 °C (-13 ... 176 °F) |
| 标记 | II 1G Ex ia IIC T6 Ga Ta = -25 °C ... +80 °C [exsign] II 1D Ex ia IIIC T85°C Da Ta = -25 °C ... +80 °C |
| 电压 | 最大 30 V |
| 电流 | 最大 1 A |
| 功率 | 用于气体组 II 和 IIIB： 1 W 用于气体组 IIIC （取决于 Tamb）：40°C / 750 mW、70 °C / 650 mW、90 °C / 550 mW |
| 环境温度 | -25 ... 80 °C (-13 ... 176 °F) |
| IECEx 认证 | IECEx TUR 24.0043X |
| 缆线标记套管 | 1x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
