倍加福

V1-G-Q3

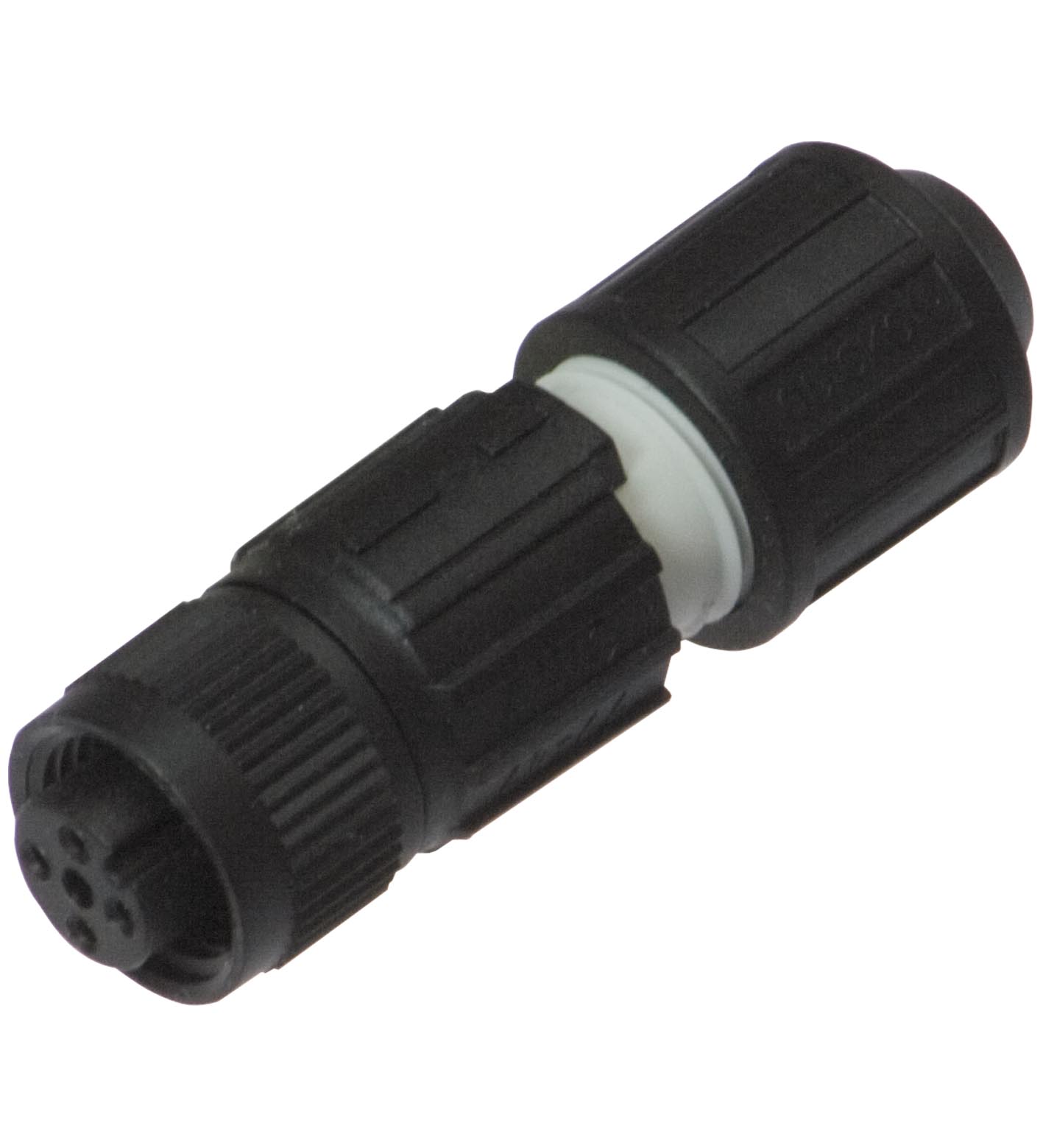

V1-G-Q3 母头电缆套件，可现场连接

订货号: 134142
产品分类: 现场连接器

母头连接器，M12 直头 A 型 4 针，适用的缆线直径为 3.5 - 6 mm，可现场连接，绝缘压穿连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码	连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	4
编码	A 码
工作电压	最大 125 V AC/DC
工作电流	最大 4 A
体积电阻	< 5 mΩ
绝缘电阻	min. 100 MΩ
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
UL 文件编号	E191152
环境温度	-25 ... 80 °C (-13 ... 176 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,4 Nm工具安装直纹滚花配接次数min. 100	拧紧扭矩0,4 Nm工具安装直纹滚花配接次数min. 100
防护等级	IP65/IP67
连接	绝缘压穿连接，适用的线芯横截面积为 0.14 ...0.34 mm2 / AWG 26 ... AWG 22
电缆	电缆
护套直径3.5 ...6 mm线芯∅0.7 ...1.6 mm，含绝缘层横截面积：0.14 ...0.34 mm2缆线结构：2-6 类，符合 VDE 0295 标准线芯横截面积0,34 mm2 / 22 AWG 最大	护套直径3.5 ...6 mm线芯∅0.7 ...1.6 mm，含绝缘层横截面积：0.14 ...0.34 mm2缆线结构：2-6 类，符合 VDE 0295 标准线芯横截面积0,34 mm2 / 22 AWG 最大
质量	11,4 g
安装	联接螺母的最大拧紧扭矩：≤ 0.8 Nm
注意	具有相同横截面积的一根缆线最多可以有 10 个连接。重新连接缆线后，可能需要更换密封件和盖子。
拧紧扭矩	0,4 Nm
工具安装	直纹滚花
配接次数	min. 100
护套直径	3.5 ...6 mm
线芯	∅0.7 ...1.6 mm，含绝缘层横截面积：0.14 ...0.34 mm2缆线结构：2-6 类，符合 VDE 0295 标准
线芯横截面积	0,34 mm2 / 22 AWG 最大
插塞式连接器	插塞式连接器
滚花螺钉连接塑料主体PA 66，黑色密封件NBR接触表面镍/金易燃性V-0	滚花螺钉连接塑料主体PA 66，黑色密封件NBR接触表面镍/金易燃性V-0
电缆	电缆
磁芯绝缘PVC/PE/PP	磁芯绝缘PVC/PE/PP
滚花螺钉连接	塑料
主体	PA 66，黑色
密封件	NBR
接触表面	镍/金
易燃性	V-0
磁芯绝缘	PVC/PE/PP
