倍加福

V1-GV4A-PG7

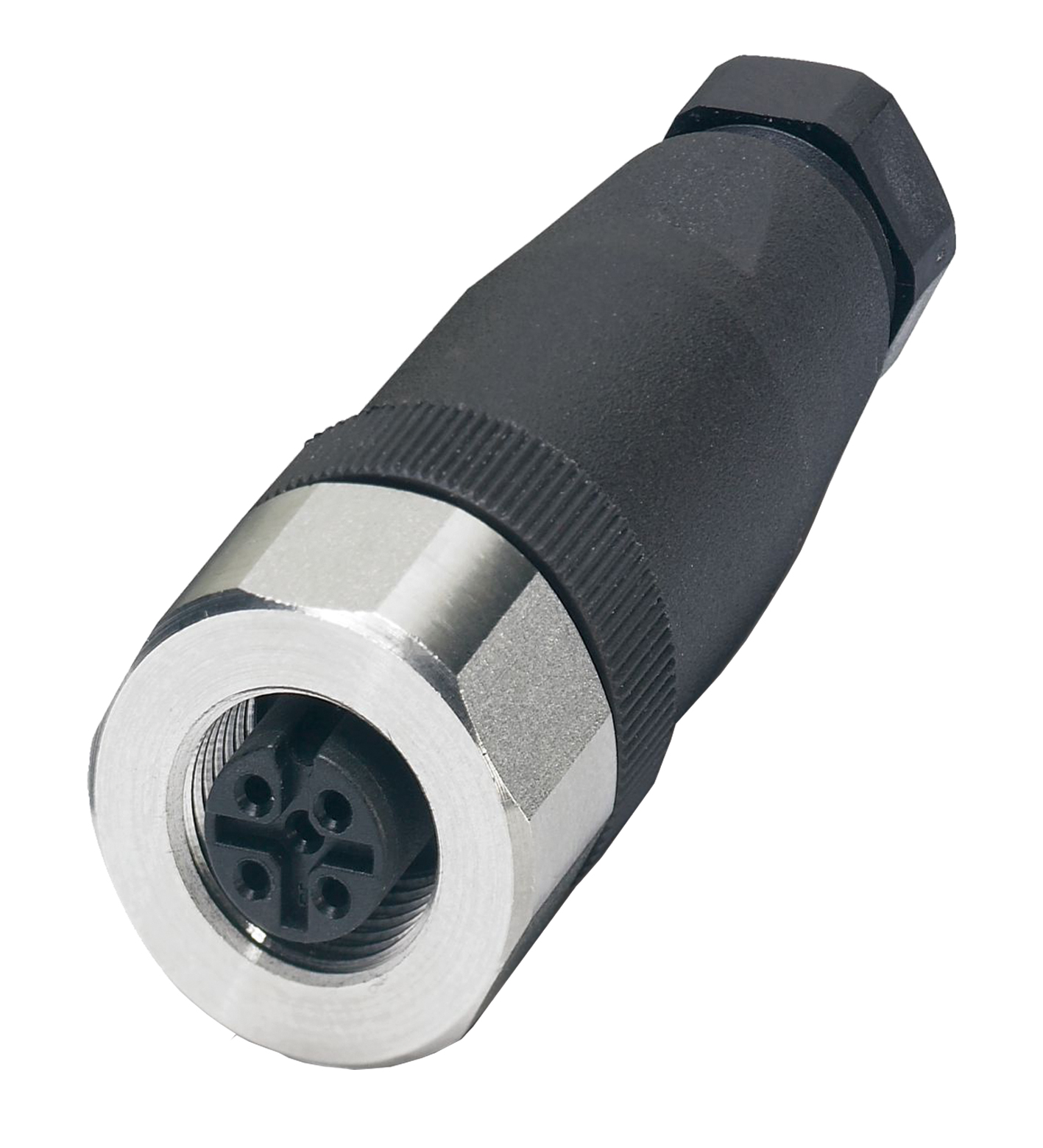

V1-GV4A-PG7 母头电缆套件，可现场连接

订货号: 70180111
产品分类: 现场连接器

母头连接器，M12 直头 A 型 4 针，适用的缆线直径为 4 - 6 mm，可现场连接，不锈钢螺纹接头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码	连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	4
编码	A 码
工作电压	最大 250 V AC/DC
工作电流	最大 4 A
浪涌保护	类别 II
绝缘电阻	min. 100 MΩ
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
环境温度	-40 ... 85 °C (-40 ... 185 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,4 Nm工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 100	拧紧扭矩0,4 Nm工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 100
防护等级	IP65 / IP67/ IP69K
连接	螺丝端子，用于 0.25 ...0.75 mm2 / AWG 24 ... AWG 18 不带导线端箍螺丝端子，用于 0.14 ...0.75 mm2 / AWG 26 ... AWG 20 带导线端箍 PG7 缆线密封接头
电缆	电缆
护套直径4 ...6 mm线芯横截面积0,75 mm2 / 20 AWG 最大	护套直径4 ...6 mm线芯横截面积0,75 mm2 / 20 AWG 最大
安装	螺丝接线端子 0.2 Nm 压力螺母 0.8 ... 1 Nm
质量	26,3 g
拧紧扭矩	0,4 Nm
工具安装	直纹滚花，六角螺母 SW = 18 mm
配接次数	min. 100
护套直径	4 ...6 mm
线芯横截面积	0,75 mm2 / 20 AWG 最大
插塞式连接器	插塞式连接器
滚花螺钉连接不锈钢 1.4404 / AISI 316L主体PA，黑色密封件NBR接触表面镀金 (Au)	滚花螺钉连接不锈钢 1.4404 / AISI 316L主体PA，黑色密封件NBR接触表面镀金 (Au)
滚花螺钉连接	不锈钢 1.4404 / AISI 316L
主体	PA，黑色
密封件	NBR
接触表面	镀金 (Au)
