产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

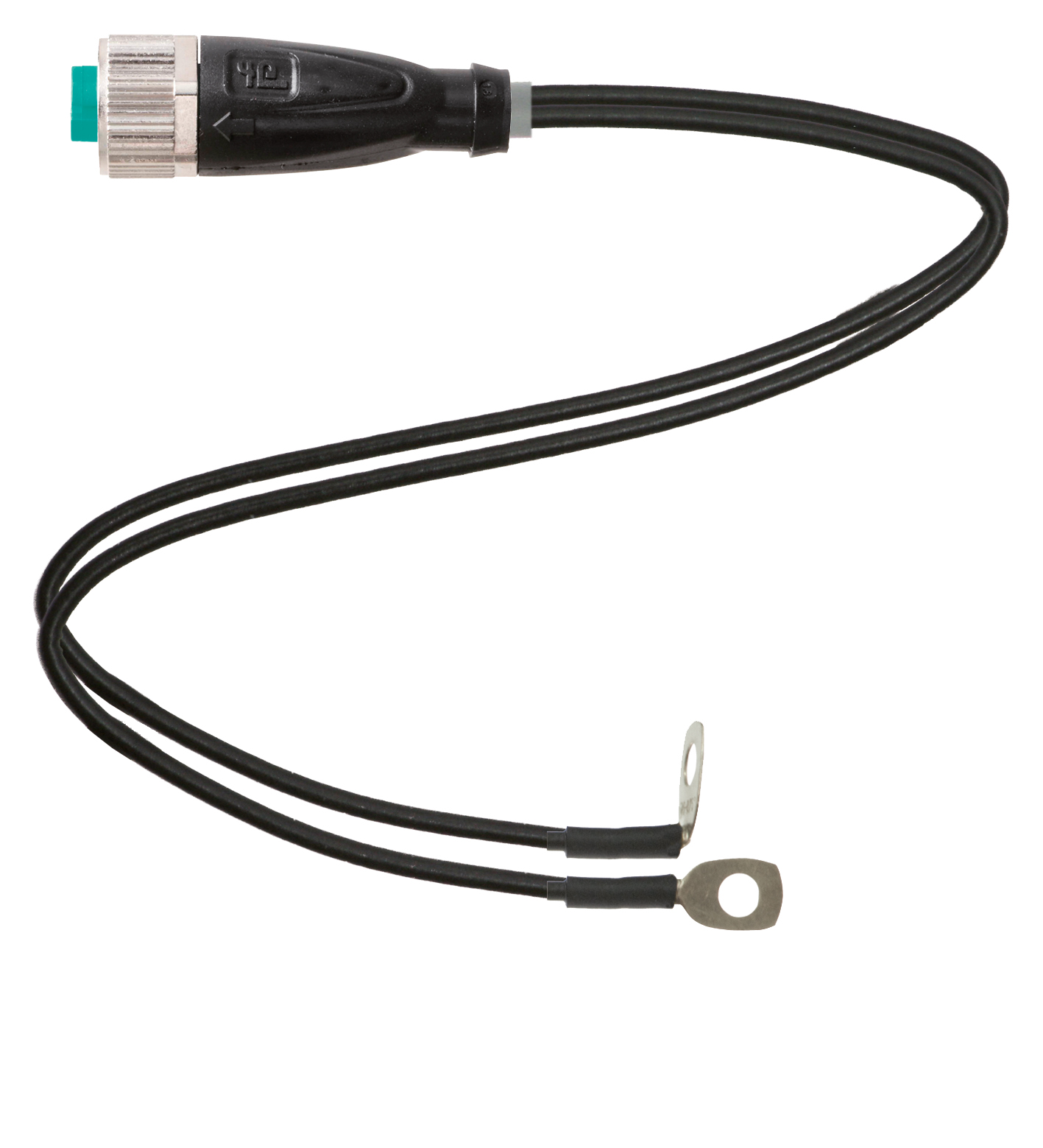

| 定制 | 线端 有 终端接线片 ， 1x 90° 度角 |
|---|---|
| 连接器 1 | 连接器 1 |
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 300 V DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100 | 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100 |
| 防护等级 | IP54 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径2 x 2,7 mm弯曲半径> 5 x 电缆直径，活动式 布线期间的一次性操作：> 2 倍单线直径护套颜色黑色和红色芯数1线芯横截面积0,75 mm2内芯构造96 x 0,1 mm ∅长度LRD：L1 = 1 m；BK：L2 = 2 m | 护套直径2 x 2,7 mm弯曲半径> 5 x 电缆直径，活动式 布线期间的一次性操作：> 2 倍单线直径护套颜色黑色和红色芯数1线芯横截面积0,75 mm2内芯构造96 x 0,1 mm ∅长度LRD：L1 = 1 m；BK：L2 = 2 m |
| 质量 | 50,21 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 可用 |
| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 护套直径 | 2 x 2,7 mm |
| 弯曲半径 | > 5 x 电缆直径，活动式 布线期间的一次性操作：> 2 倍单线直径 |
| 护套颜色 | 黑色和红色 |
| 芯数 | 1 |
| 线芯横截面积 | 0,75 mm2 |
| 内芯构造 | 96 x 0,1 mm ∅ |
| 长度 | RD：L1 = 1 m；BK：L2 = 2 m |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底磁芯绝缘TPE | 护套PUR 聚醚基底磁芯绝缘TPE |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | FKM |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 护套 | PUR 聚醚基底 |
| 磁芯绝缘 | TPE |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
