倍加福

V1-M16-500

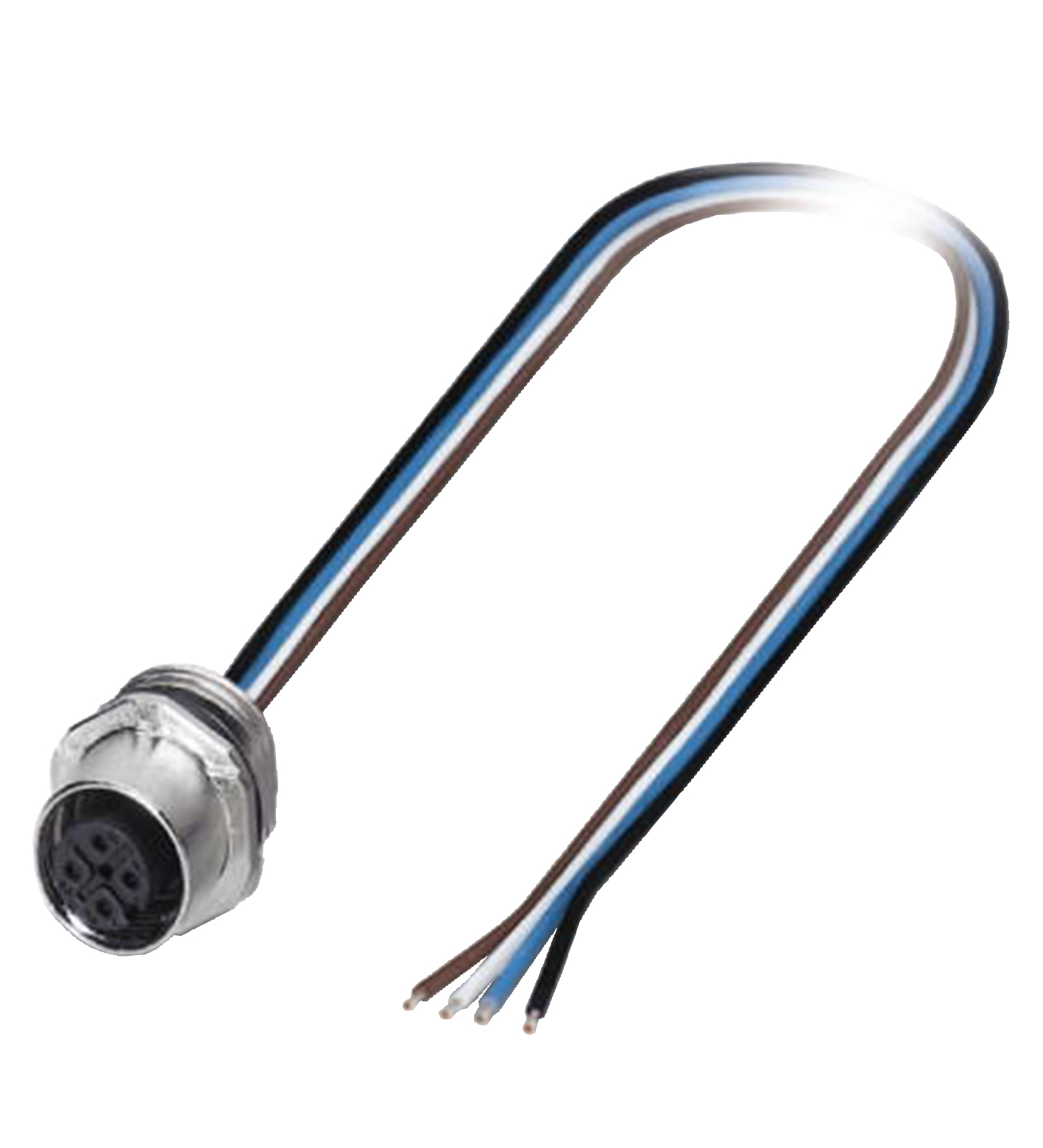

V1-M16-500 插座

订货号: 226470
产品分类: 面板插座

插座，M12/M16，4 针

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码	连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码
连接器 2	连接器 2
连接电缆尾部	连接电缆尾部
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	4
编码	A 码
连接	电缆尾部
工作电压	最大 250 V AC/DC
测试电压	> 2000 V eff AC
工作电流	最大 4 A
体积电阻	< 3 mΩ
绝缘电阻	min. 100 MΩ
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
易燃性	UL 94
UL 文件编号	E191152
环境温度	环境温度
固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-25 ... 85 °C (-13 ... 185 °F)	固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-25 ... 85 °C (-13 ... 185 °F)
污染程度	3
固定缆线	-40 ... 85 °C (-40 ... 185 °F)
柔性电缆	-25 ... 85 °C (-13 ... 185 °F)
插塞式连接器	插塞式连接器
配接次数min. 100	配接次数min. 100
防护等级	IP67
连接	镀锡铜线单导线， ∅1.2 ±0.07 mm
电缆	电缆
芯数4线芯横截面积0,34 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色内芯构造7 x 0,25 mm ∅ AWG 22长度L500 mm	芯数4线芯横截面积0,34 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色内芯构造7 x 0,25 mm ∅ AWG 22长度L500 mm

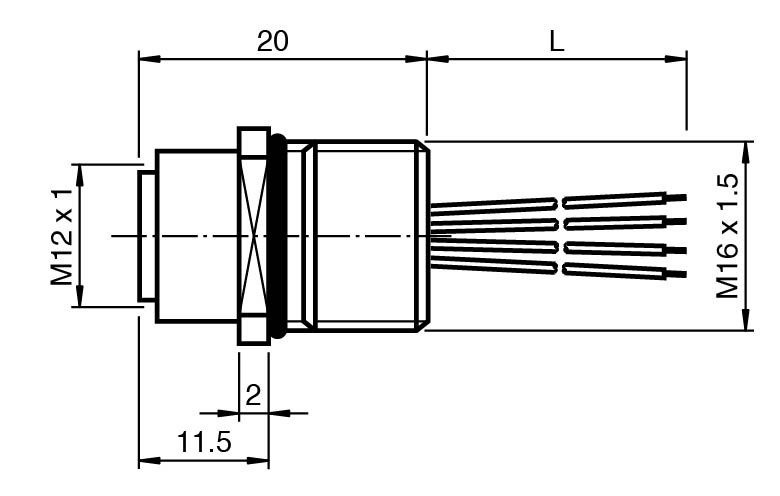

安装	前部安装 M16 ，拧紧扭矩: 3...4 Nm
质量	18,11 g
配接次数	min. 100
芯数	4
线芯横截面积	0,34 mm2

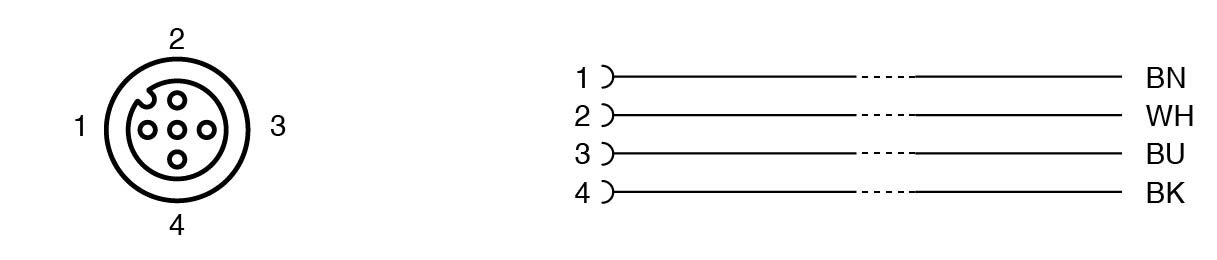

芯颜色	1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色
内芯构造	7 x 0,25 mm ∅ AWG 22
长度	500 mm
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍密封件FKM接触表面镀金 (Au)易燃性V-0	滚花螺钉连接锌压铸件，镀镍密封件FKM接触表面镀金 (Au)易燃性V-0
电缆	电缆
磁芯绝缘TPE	磁芯绝缘TPE
滚花螺钉连接	锌压铸件，镀镍
密封件	FKM
接触表面	镀金 (Au)
易燃性	V-0
磁芯绝缘	TPE
供货范围	不包括防松螺母
