产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 最大 3 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 防护等级 | IP67 当使用 O 形圈密封时 |
| 电缆 | 电缆 |
| 芯数4线芯横截面积0,25 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色导线结构单导线 带连接器套长度L80 mm | 芯数4线芯横截面积0,25 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色导线结构单导线 带连接器套长度L80 mm |

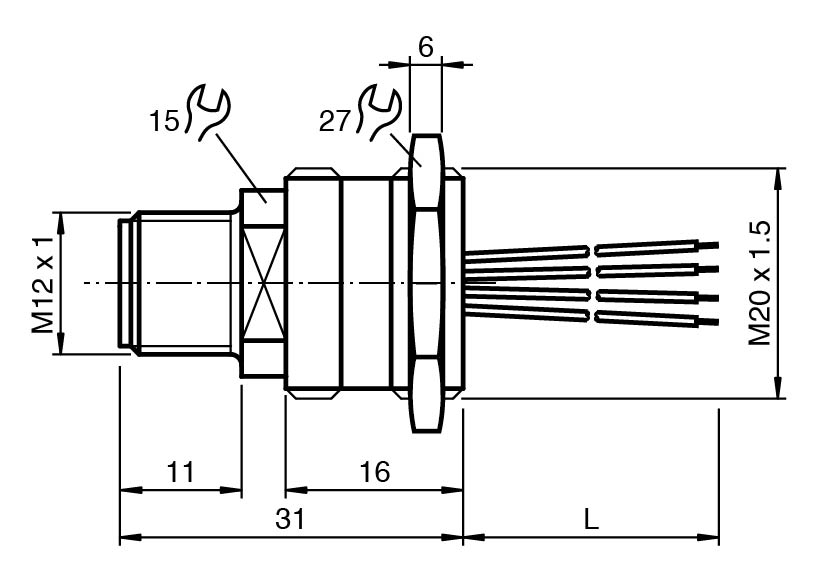

| 安装 | 前部安装 M20 |
| 质量 | 14 g |
| 芯数 | 4 |
| 线芯横截面积 | 0,25 mm2 |

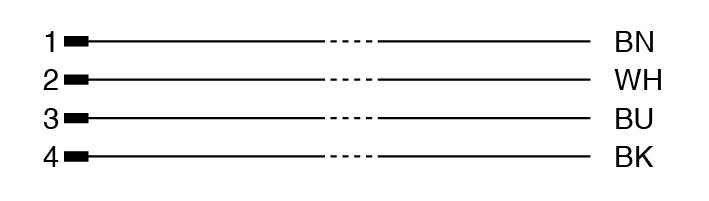

| 芯颜色 | 1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 |
| 导线结构 | 单导线 带连接器套 |
| 长度 | 80 mm |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接PA 66 | 滚花螺钉连接PA 66 |
| 电缆 | 电缆 |
| 磁芯绝缘PVC | 磁芯绝缘PVC |
| 滚花螺钉连接 | PA 66 |
| 磁芯绝缘 | PVC |
