V1-W-3M-PUR-ABG0

V1-W-3M-PUR-ABG0 缆线插座，带屏蔽

订货号: 230735
产品分类: 连接技术

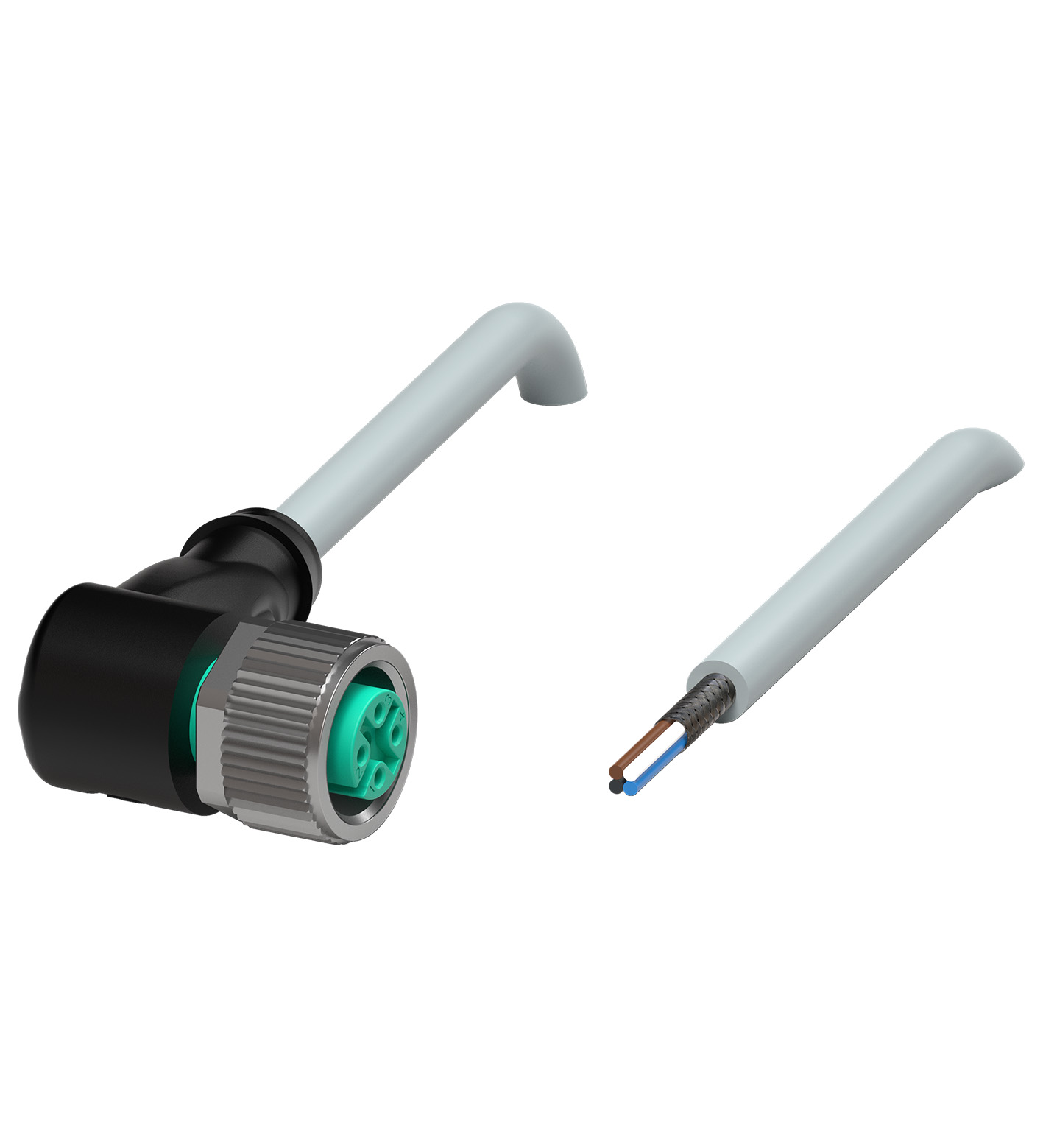

母头接插件单端 M12 弯型 A 型，4 针，PUR 灰色缆线，带屏蔽

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直角锁定螺钉连接针脚数4编码A 码	连接插座结构类型M12样式直角锁定螺钉连接针脚数4编码A 码
连接器 2	连接器 2
连接电缆尾部	连接电缆尾部
连接	插座
结构类型	M12
样式	直角
锁定	螺钉连接
针脚数	4
编码	A 码
连接	电缆尾部
工作电压	最大 250 V AC/DC
工作电流	最大 4 A
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
无卤	DIN VDE 0472-815 DIN EN 50267-2-1
无铅	RoHS 指令 2011/65/EU
环境温度	环境温度
插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F)	插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F)
污染程度	3
插塞式连接器	-40 ... 90 °C (-40 ... 194 °F)
固定缆线	-40 ... 80 °C (-40 ... 176 °F)
柔性电缆	-25 ... 80 °C (-13 ... 176 °F)
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽层不连接至螺纹接头	拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽层不连接至螺纹接头
防护等级	IP66 / IP68 / IP69
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 100 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数4线芯横截面积0,34 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色内芯构造19 x 0,15 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L3 m电缆代码Li 9Y 11YM 4 x 0.34	护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 100 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数4线芯横截面积0,34 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色内芯构造19 x 0,15 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L3 m电缆代码Li 9Y 11YM 4 x 0.34
质量	126 g
拧紧扭矩	0,6 Nm
防松弛	集成

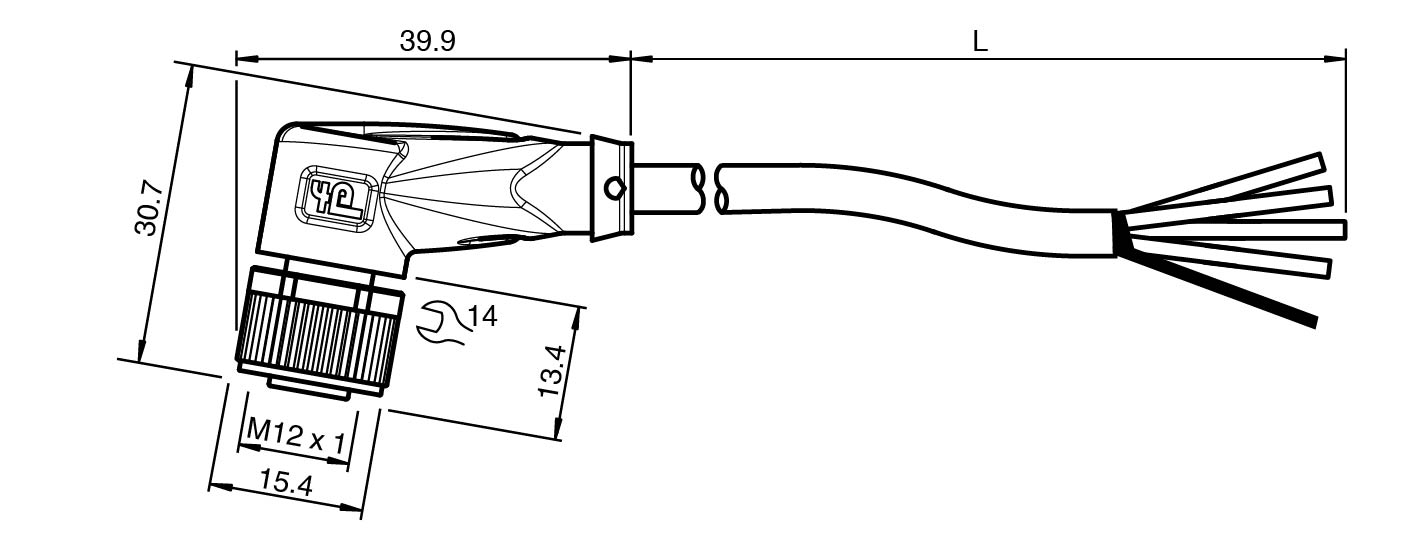

工具安装	直纹滚花六角螺母 SW = 14 mm
配接次数	min. 100
屏蔽	屏蔽层不连接至螺纹接头
护套直径	4,8 mm
弯曲半径	> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式
护套剥离力	max. 100 N / 300 mm
护套颜色	灰色（类似于 RAL 7001）
芯数	4
线芯横截面积	0,34 mm2

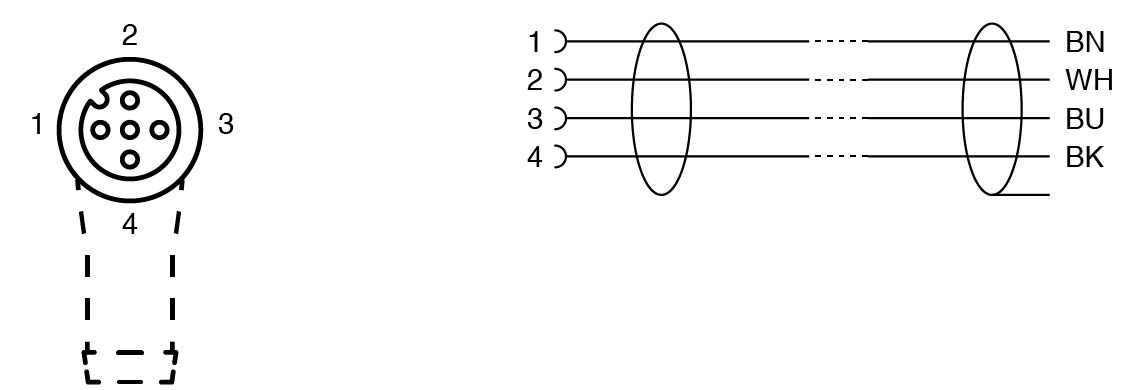

芯颜色	1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色
内芯构造	19 x 0,15 mm ∅
屏蔽	镀锡铜丝编织，85 % 覆盖率
长度	3 m
电缆代码	Li 9Y 11YM 4 x 0.34
无卤	是
无铅	是
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2	滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2
电缆	电缆
护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好	护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好
滚花螺钉连接	锌压铸件，镀镍
主体	TPU，黑色
密封件	FKM
接触表面	镀金 (Au)
易燃性	V-2
护套	PUR 聚醚基底
线芯	裸铜 (Cu)
磁芯绝缘	PP
额定电阻	良好
缆线标记套管	1x PUR 透明的，接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转
