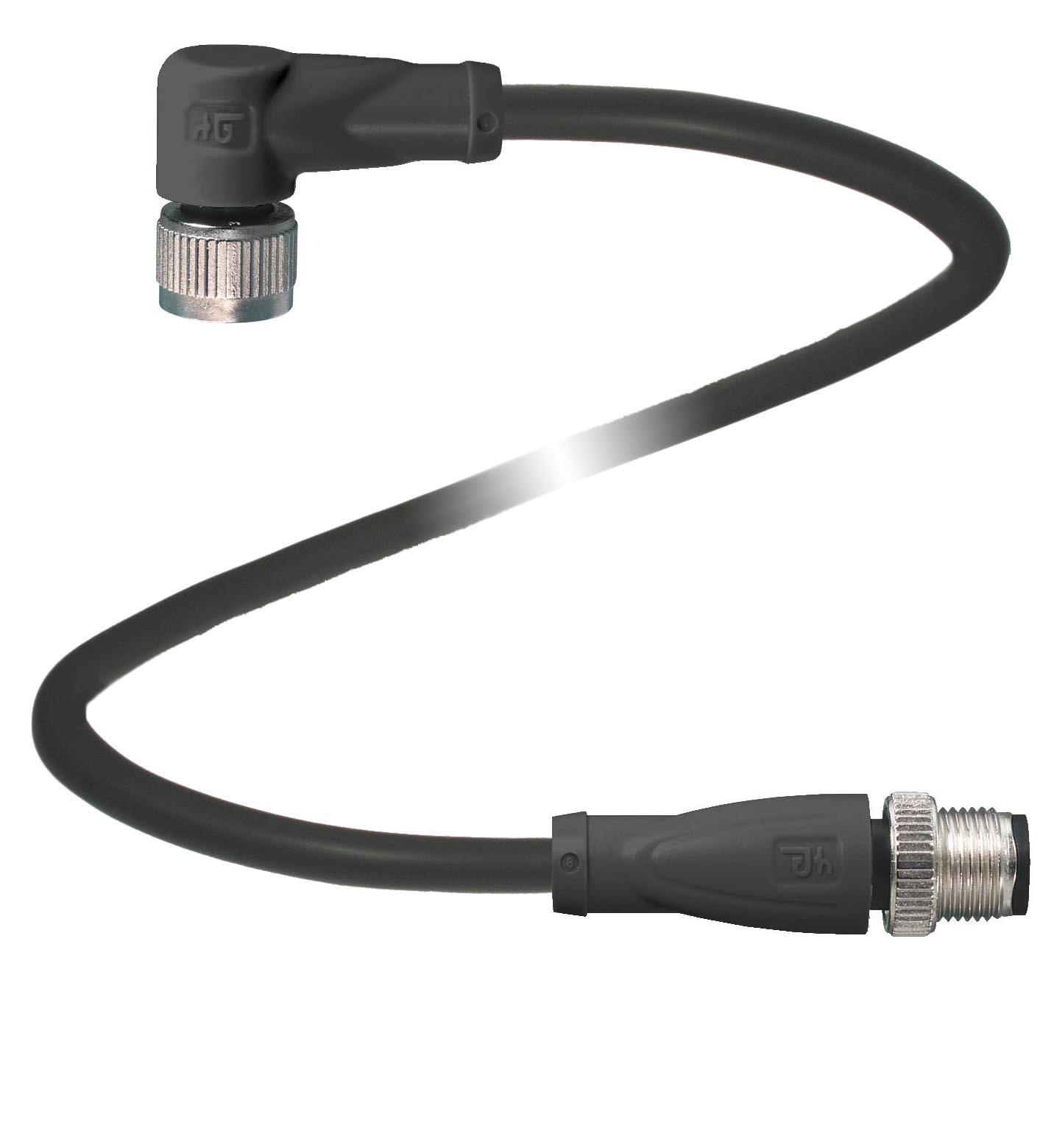

TECHNICAL DATA
规格参数
通用规格
| 针脚数 | 4 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直角 |
| 螺纹 1 | M12 |
| 连接 2 | 公头连接器 |
| 结构类型 2 | 直型 |
| 螺纹 2 | M12 |
| 绿色 LED | 运行显示 |
| 黄色 LED | 功能显示 常开触点 |
| 工作电压 | 最大 24 V DC ±15% |
| 工作电流 | 最大 4 A |
| 体积电阻 | < 5 mΩ |
| 符合标准 | 符合标准 |
| 防护等级EN 60529:2000标准IEC 61076-2-101:2008易燃性主体：UL 94行：UL 1581 Section 1061；IEC 60332-1-2:2004无卤IEC 60754-1:1994 | 防护等级EN 60529:2000标准IEC 61076-2-101:2008易燃性主体：UL 94行：UL 1581 Section 1061；IEC 60332-1-2:2004无卤IEC 60754-1:1994 |
| 防护等级 | EN 60529:2000 |
| 标准 | IEC 61076-2-101:2008 |
| 易燃性 | 主体：UL 94行：UL 1581 Section 1061；IEC 60332-1-2:2004 |
| 无卤 | IEC 60754-1:1994 |
| 环境温度 | 主体： -40 ... 90 °C (-40 ... 194 °F) 电缆，固定式： -40 ... 80 °C (-40 ... 176 °F) 电缆，柔性： -25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 接触件 | 弹簧式接触插座 |
| 针脚直径 | 1 mm |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 触点铜锡合金/金接触表面金主体TPU，透明/黑色电缆PUR开槽螺母压铸锌套管连接器压铸锌磁芯绝缘PP | 触点铜锡合金/金接触表面金主体TPU，透明/黑色电缆PUR开槽螺母压铸锌套管连接器压铸锌磁芯绝缘PP |
| 电缆 | 特细丝电线，柔性 |
| 护套直径∅ 4,3 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式颜色黑色芯数4线芯横截面积0,34 mm2导线结构42 x 0,1 mm ∅长度L5 m | 护套直径∅ 4,3 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式颜色黑色芯数4线芯横截面积0,34 mm2导线结构42 x 0,1 mm ∅长度L5 m |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 5000000 （在最高 60 °C 时）运动速度max. 3,3 m/s导线距离5 m 水平加速度max. 5 m/s2扭转循环min. 1000000 （在最高 60 °C 时）扭转应力± 180 °/m | 牵引链循环min. 5000000 （在最高 60 °C 时）运动速度max. 3,3 m/s导线距离5 m 水平加速度max. 5 m/s2扭转循环min. 1000000 （在最高 60 °C 时）扭转应力± 180 °/m |
| 质量 | 153 g |
| 易燃性 | 易燃性 |
| 触点支架94 HB外壳94 V-2电缆FT2 | 触点支架94 HB外壳94 V-2电缆FT2 |
| 触点 | 铜锡合金/金 |
| 接触表面 | 金 |
| 主体 | TPU，透明/黑色 |
| 电缆 | PUR |
| 开槽螺母 | 压铸锌 |
| 套管连接器 | 压铸锌 |
| 磁芯绝缘 | PP |
| 护套直径 | ∅ 4,3 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 颜色 | 黑色 |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |
| 导线结构 | 42 x 0,1 mm ∅ |
| 长度 | 5 m |
| 牵引链循环 | min. 5000000 （在最高 60 °C 时） |
| 运动速度 | max. 3,3 m/s |
| 导线距离 | 5 m 水平 |
| 加速度 | max. 5 m/s2 |
| 扭转循环 | min. 1000000 （在最高 60 °C 时） |
| 扭转应力 | ± 180 °/m |
| 触点支架 | 94 HB |
| 外壳 | 94 V-2 |
| 电缆 | FT2 |
