V1-W-E2-YE15M-PVC-U

V1-W-E2-YE15M-PVC-U 母头连接器

订货号: 318112
产品分类: 连接技术

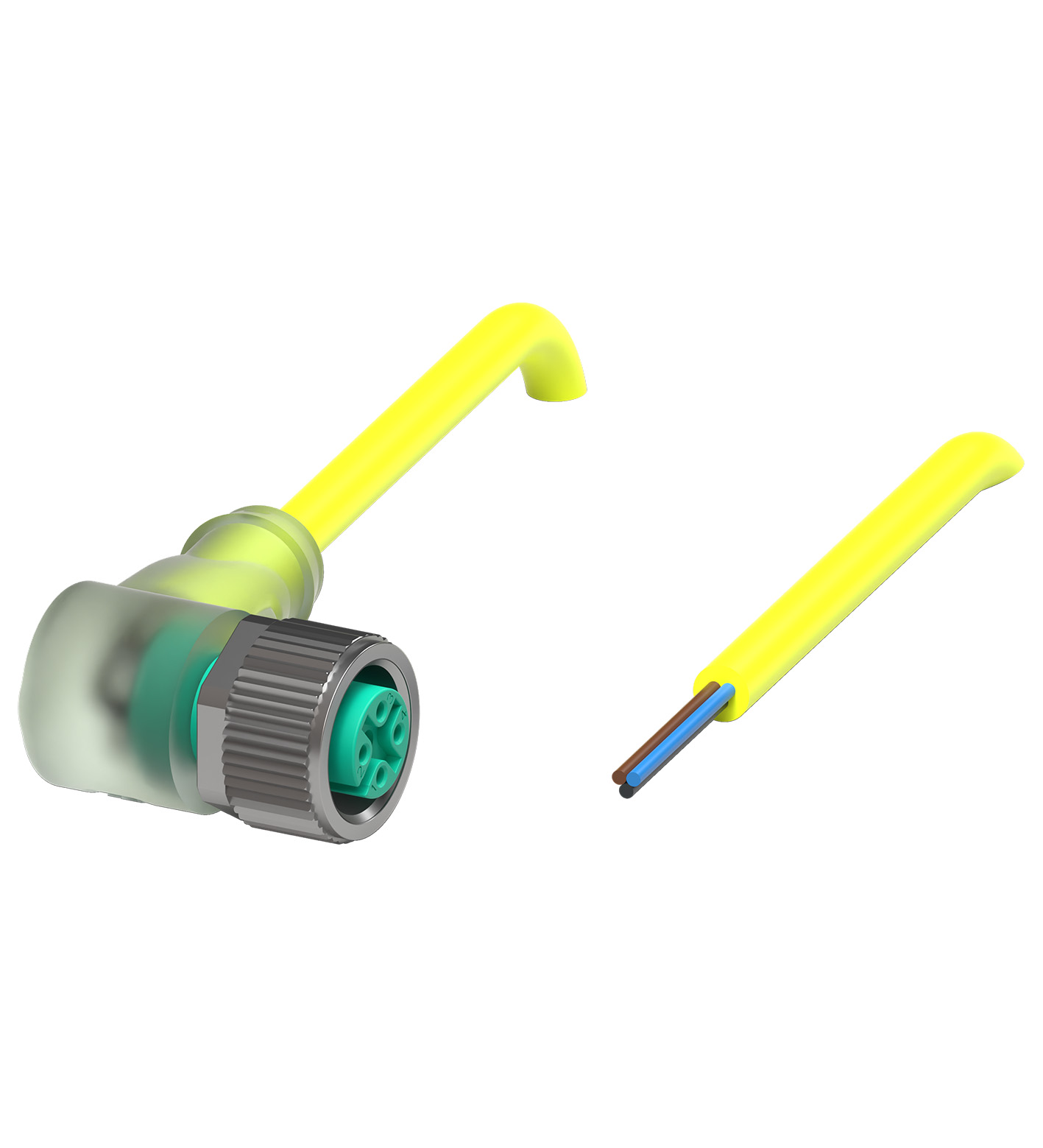

母头接插件单端 M12 弯头 A 型，LED 3 针，PVC 黄色缆线，通过 UL 认证

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直角锁定螺钉连接针脚数3编码A 码	连接插座结构类型M12样式直角锁定螺钉连接针脚数3编码A 码
连接器 2	连接器 2
连接电缆尾部	连接电缆尾部
连接	插座
结构类型	M12
样式	直角
锁定	螺钉连接
针脚数	3
编码	A 码
连接	电缆尾部

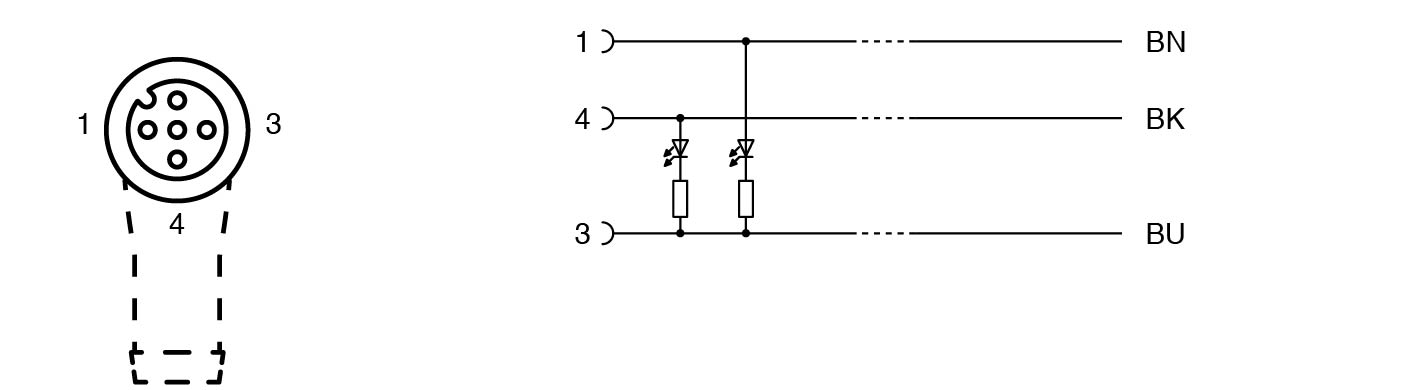

绿色 LED	运行显示
黄色 LED	功能显示针脚 4
工作电压	最大 24 V DC -20 % / +25 %
工作电流	最大 4 A
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
易燃性	UL 1581 ， IEC 60332-1-2
UL 认证	cURus AWM 2095 AWM I/II A/B 80°C 300V FT1 （缆线）
UL 文件编号	E231213
环境温度	环境温度
插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-25 ... 80 °C (-13 ... 176 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F)	插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-25 ... 80 °C (-13 ... 176 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F)
污染程度	3
插塞式连接器	-40 ... 90 °C (-40 ... 194 °F)
固定缆线	-25 ... 80 °C (-13 ... 176 °F)
柔性电缆	-5 ... 80 °C (23 ... 176 °F)
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100	拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100
防护等级	IP66 / IP68 / IP69
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径4,3 mm弯曲半径> 15 倍缆线直径，活动 > 5 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黄色（类似于 RAL 1021）芯数3线芯横截面积0,34 mm2芯颜色1 号芯：棕色 3 号芯：蓝色 4 号芯：黑色内芯构造19 x 0,15 mm ∅长度L15 m电缆代码Li YY 3 x 0.34	护套直径4,3 mm弯曲半径> 15 倍缆线直径，活动 > 5 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黄色（类似于 RAL 1021）芯数3线芯横截面积0,34 mm2芯颜色1 号芯：棕色 3 号芯：蓝色 4 号芯：黑色内芯构造19 x 0,15 mm ∅长度L15 m电缆代码Li YY 3 x 0.34
质量	417,46 g
拧紧扭矩	0,6 Nm
防松弛	集成

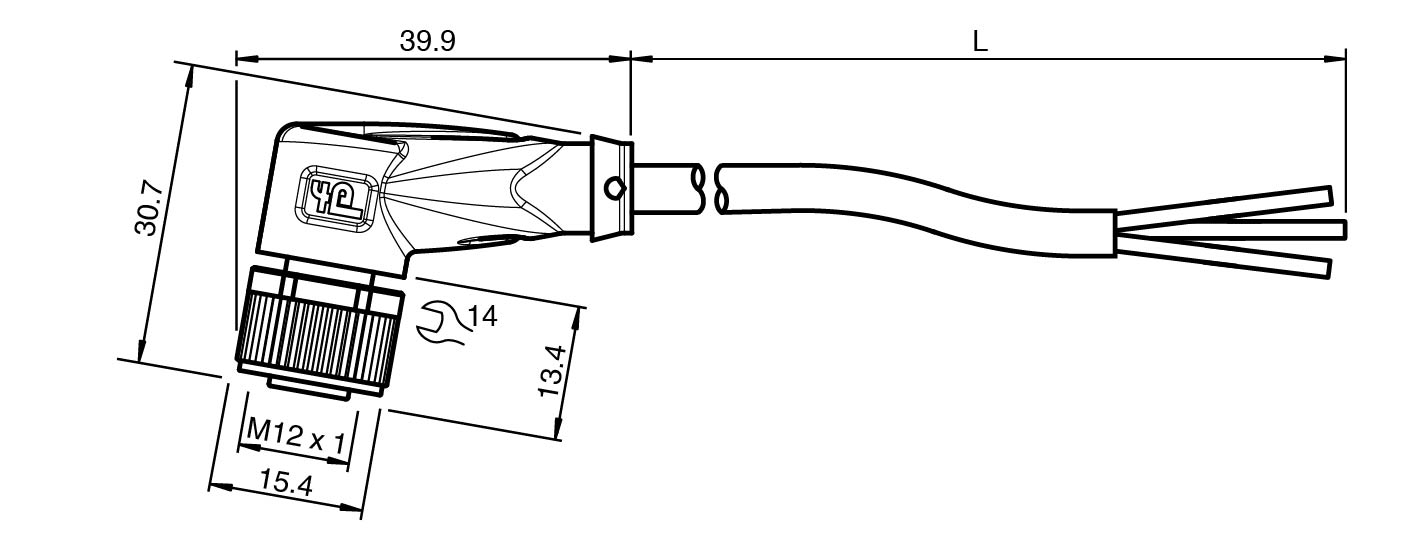

工具安装	直纹滚花六角螺母 SW = 14 mm
配接次数	min. 100
护套直径	4,3 mm
弯曲半径	> 15 倍缆线直径，活动 > 5 倍缆线直径，固定式
护套剥离力	max. 50 N / 300 mm
护套颜色	黄色（类似于 RAL 1021）
芯数	3
线芯横截面积	0,34 mm2
芯颜色	1 号芯：棕色 3 号芯：蓝色 4 号芯：黑色
内芯构造	19 x 0,15 mm ∅
长度	15 m
电缆代码	Li YY 3 x 0.34
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体TPU，透明密封件FKM接触表面镀金 (Au)易燃性V-2	滚花螺钉连接锌压铸件，镀镍主体TPU，透明密封件FKM接触表面镀金 (Au)易燃性V-2
电缆	电缆
护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性FT1	护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性FT1
滚花螺钉连接	锌压铸件，镀镍
主体	TPU，透明
密封件	FKM
接触表面	镀金 (Au)
易燃性	V-2
护套	PVC
线芯	裸铜 (Cu)
磁芯绝缘	PVC
易燃性	FT1
缆线标记套管	1x PUR 透明的，接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转
