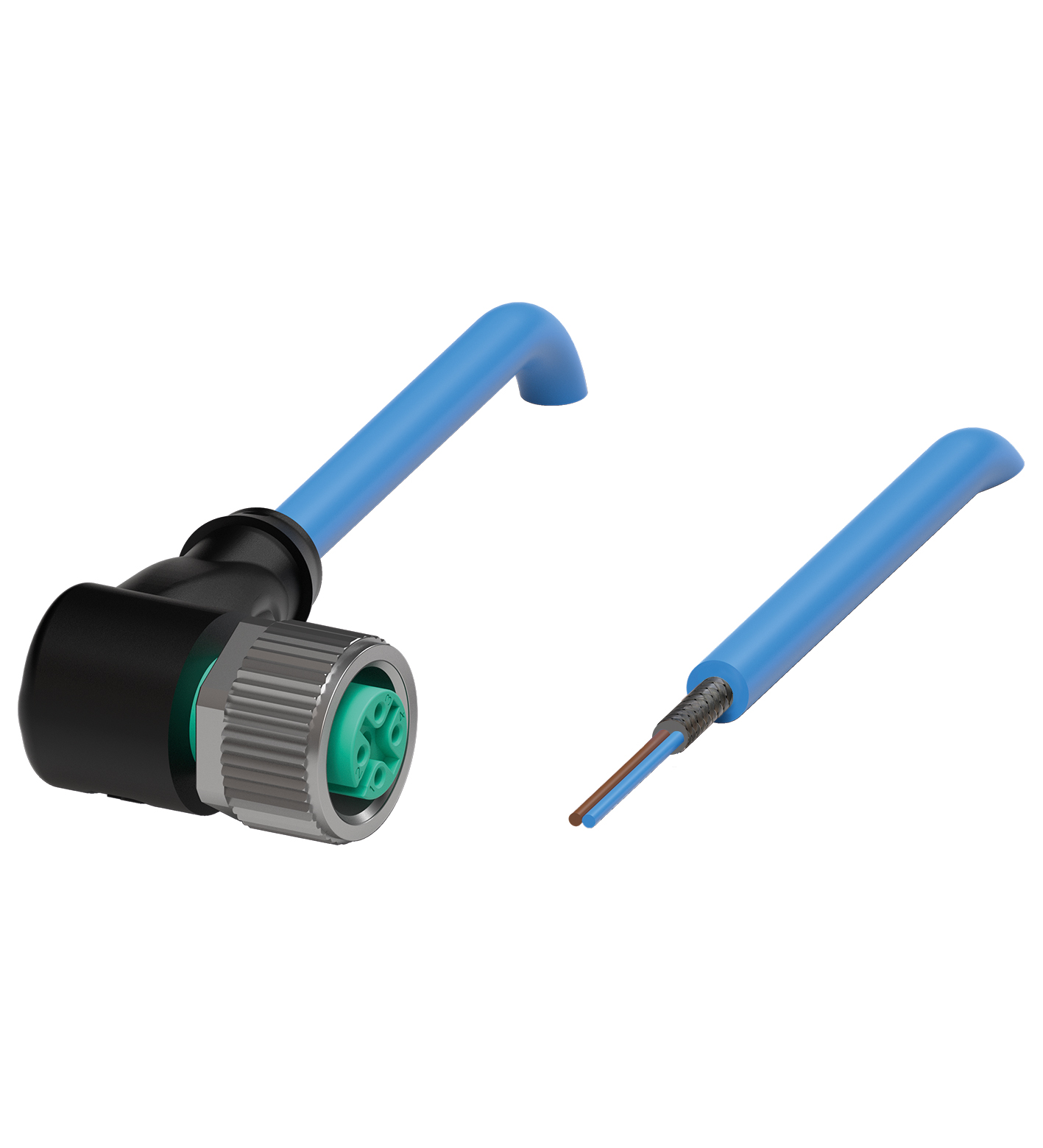

TECHNICAL DATA
规格参数

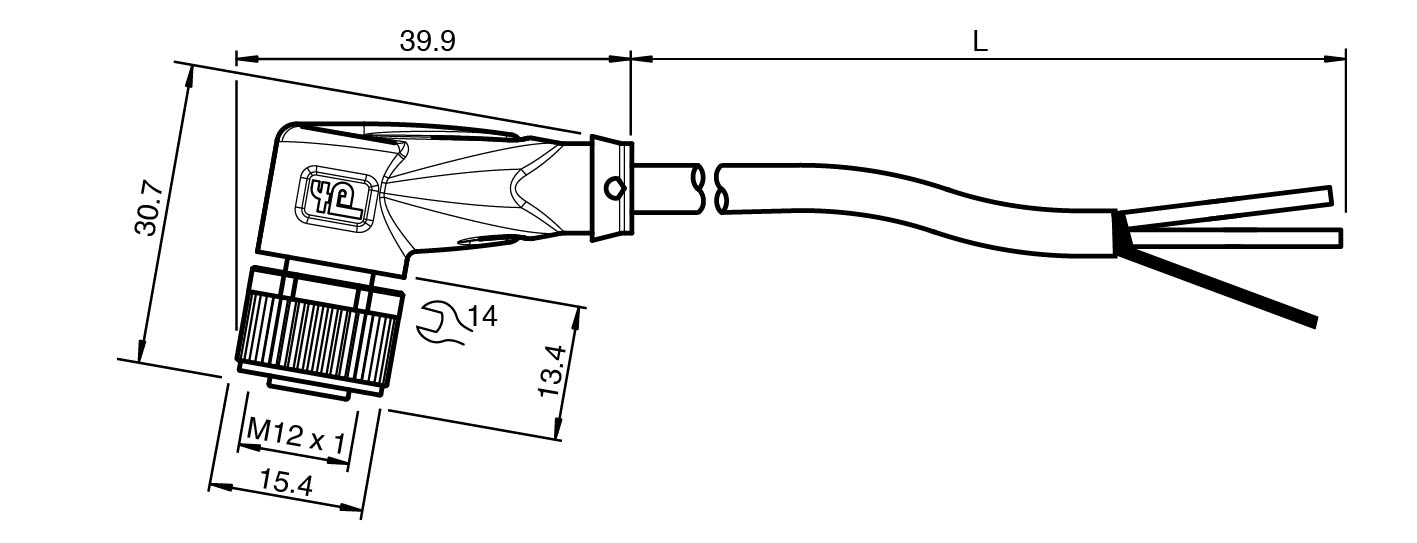

通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直角锁定螺钉连接针脚数2编码A 码 | 连接插座结构类型M12样式直角锁定螺钉连接针脚数2编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直角 |
| 锁定 | 螺钉连接 |
| 针脚数 | 2 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 最大 4 A |
| 单位长度电感 | max. 0,039 Ω/m |
| 单位长度电容 | 78,85 nF/km |
| 单位长度电感 | 0,622 mH/km |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | UL 758 / 1581 ， DIN EN 60332-1-2 |
| 无卤 | DIN VDE 0472-815 ， IEC 60754-1 |
| 无铅 | RoHS 指令 2011/65/EU |
| 耐微生物 | EN 50363 |
| 耐水解 | EN 50363 |
| 耐油 | DIN EN 60811-404 |
| UL 认证 | AWM STYLE 20549/10152 80°C 300V FT2 （缆线） |
| UL 文件编号 | E231213 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP66 / IP68 / IP69 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径6 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 80 N / 300 mm护套颜色蓝色（类似于 RAL 5015）芯数2线芯横截面积0,5 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色内芯构造28 x 0,15 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L15 m电缆代码Li 9Y C11Y 2 x 0.50 | 护套直径6 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 80 N / 300 mm护套颜色蓝色（类似于 RAL 5015）芯数2线芯横截面积0,5 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色内芯构造28 x 0,15 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L15 m电缆代码Li 9Y C11Y 2 x 0.50 |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 2000000运动速度max. 3 m/s导线距离≤ 10 m加速度max. 10 m/s2 | 牵引链循环min. 2000000运动速度max. 3 m/s导线距离≤ 10 m加速度max. 10 m/s2 |
| 质量 | 696,38 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 6 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 护套剥离力 | max. 80 N / 300 mm |
| 护套颜色 | 蓝色（类似于 RAL 5015） |
| 芯数 | 2 |
| 线芯横截面积 | 0,5 mm2 |

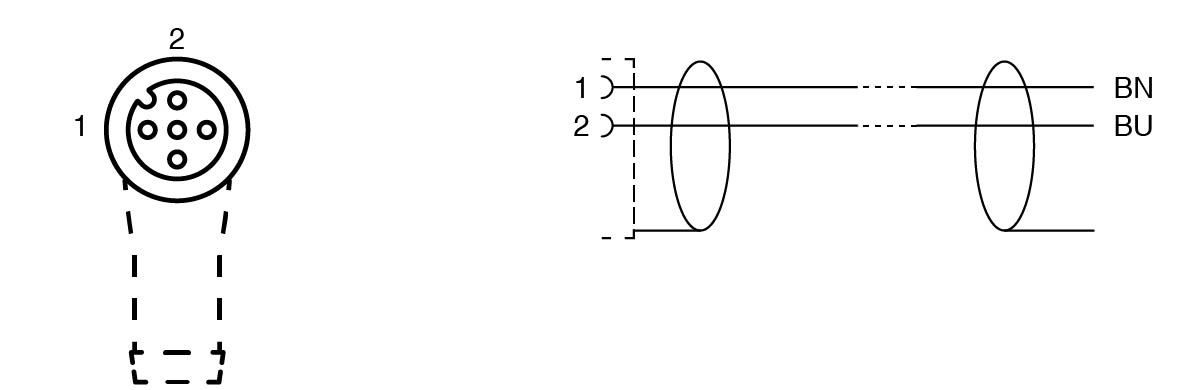

| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 |
| 内芯构造 | 28 x 0,15 mm ∅ |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |
| 长度 | 15 m |
| 电缆代码 | Li 9Y C11Y 2 x 0.50 |
| 牵引链循环 | min. 2000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | ≤ 10 m |
| 加速度 | max. 10 m/s2 |
| 无 LABS | 是 |
| 无卤 | 是 |
| 无铅 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是额定电阻良好耐油是耐微生物是耐水解是易燃性FT2 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是额定电阻良好耐油是耐微生物是耐水解是易燃性FT2 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | FKM |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐紫外线 | 是 |
| 额定电阻 | 良好 |
| 耐油 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT2 |
| 缆线标记套管 | 1x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
