倍加福

V1-WV4A-50M-PVC

V1-WV4A-50M-PVC 母头连接器

订货号: 240768-0001
产品分类: 连接技术

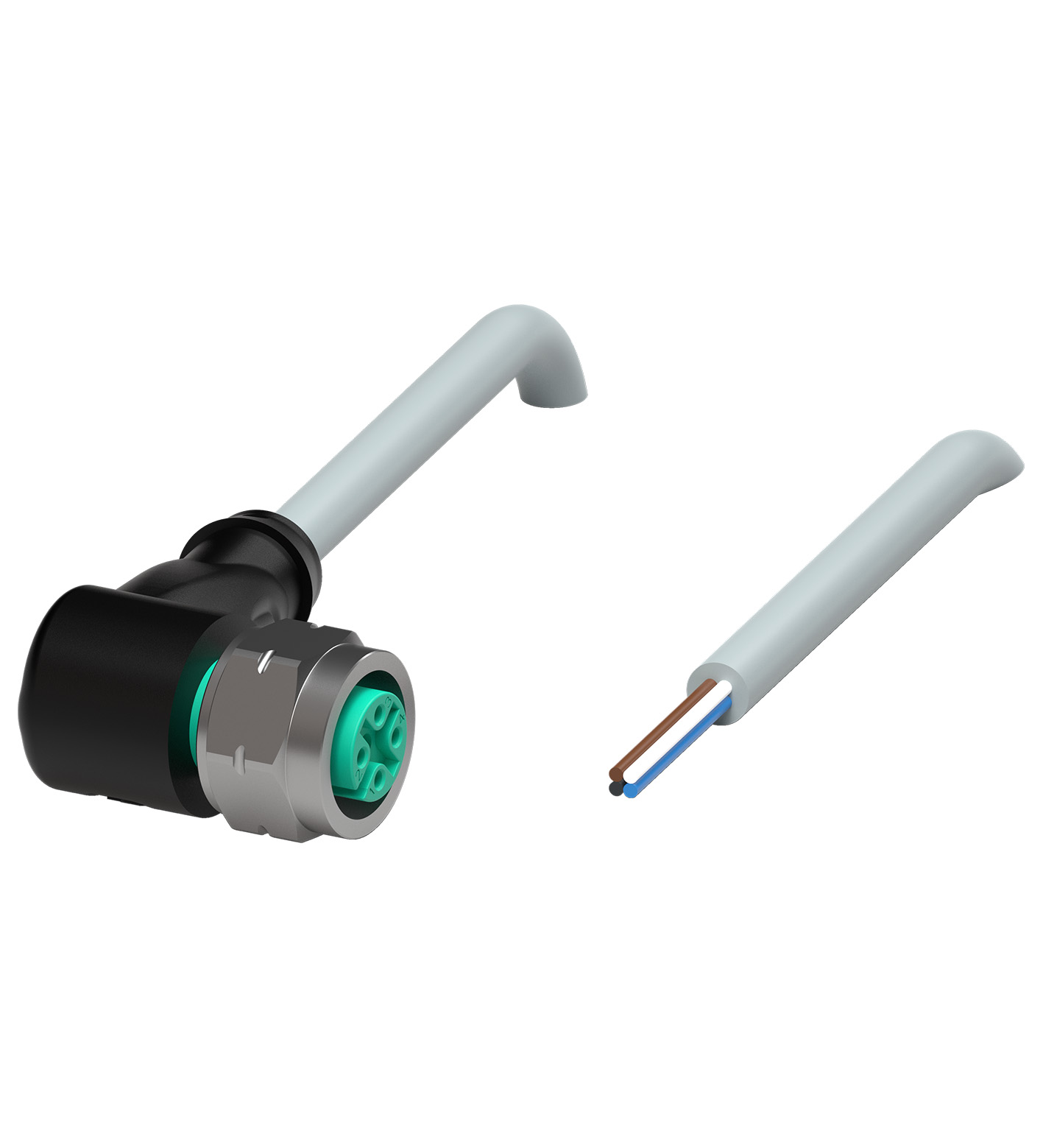

母头接插件单端 M12 弯头，不锈钢 1.4404，A 型，4 针，PVC 灰色缆线

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直角锁定螺钉连接针脚数4编码A 码	连接插座结构类型M12样式直角锁定螺钉连接针脚数4编码A 码
连接器 2	连接器 2
连接电缆尾部	连接电缆尾部
连接	插座
结构类型	M12
样式	直角
锁定	螺钉连接
针脚数	4
编码	A 码
连接	电缆尾部
工作电压	最大 250 V AC/DC
工作电流	最大 4 A
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
易燃性	IEC 60332-2-2
无铅	RoHS 指令 2011/65/EU
环境温度	环境温度
插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-25 ... 70 °C (-13 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F)	插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-25 ... 70 °C (-13 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F)
污染程度	3
插塞式连接器	-40 ... 90 °C (-40 ... 194 °F)
固定缆线	-25 ... 70 °C (-13 ... 158 °F)
柔性电缆	-5 ... 70 °C (23 ... 158 °F)
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm防松弛集成工具安装六角螺母 SW = 14 mm配接次数min. 100	拧紧扭矩0,6 Nm防松弛集成工具安装六角螺母 SW = 14 mm配接次数min. 100
防护等级	IP66 / IP68 / IP69
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式护套剥离力max. 80 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数4线芯横截面积0,34 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色内芯构造19 x 0,15 mm ∅长度L50 m电缆代码Li Y YM 4 x 0.34	护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式护套剥离力max. 80 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数4线芯横截面积0,34 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色内芯构造19 x 0,15 mm ∅长度L50 m电缆代码Li Y YM 4 x 0.34
质量	1788,44 g
拧紧扭矩	0,6 Nm
防松弛	集成
工具安装	六角螺母 SW = 14 mm
配接次数	min. 100
护套直径	4,8 mm
弯曲半径	> 10 x 电缆直径，活动式
护套剥离力	max. 80 N / 300 mm
护套颜色	灰色（类似于 RAL 7001）
芯数	4
线芯横截面积	0,34 mm2

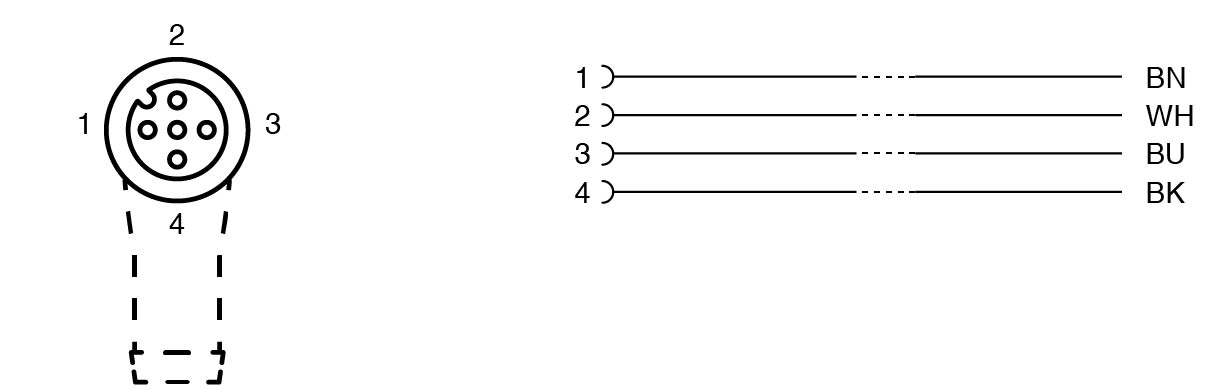

芯颜色	1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色
内芯构造	19 x 0,15 mm ∅
长度	50 m
电缆代码	Li Y YM 4 x 0.34
无铅	是
插塞式连接器	插塞式连接器
滚花螺钉连接不锈钢 1.4404 / AISI 316L主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2	滚花螺钉连接不锈钢 1.4404 / AISI 316L主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2
电缆	电缆
护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性	护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性
滚花螺钉连接	不锈钢 1.4404 / AISI 316L
主体	TPU，黑色
密封件	FKM
接触表面	镀金 (Au)
易燃性	V-2
护套	PVC
线芯	裸铜 (Cu)
磁芯绝缘	PVC
易燃性	阻燃性
缆线标记套管	1x PUR 透明的，接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转
