TECHNICAL DATA
规格参数
通用规格

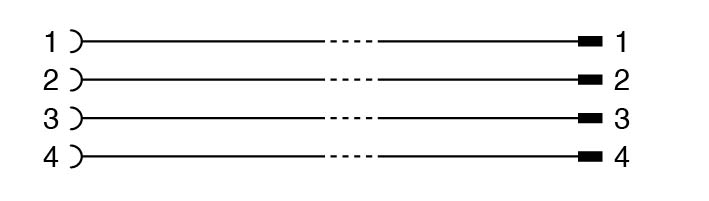

| 针脚数 | 4 |
|---|---|

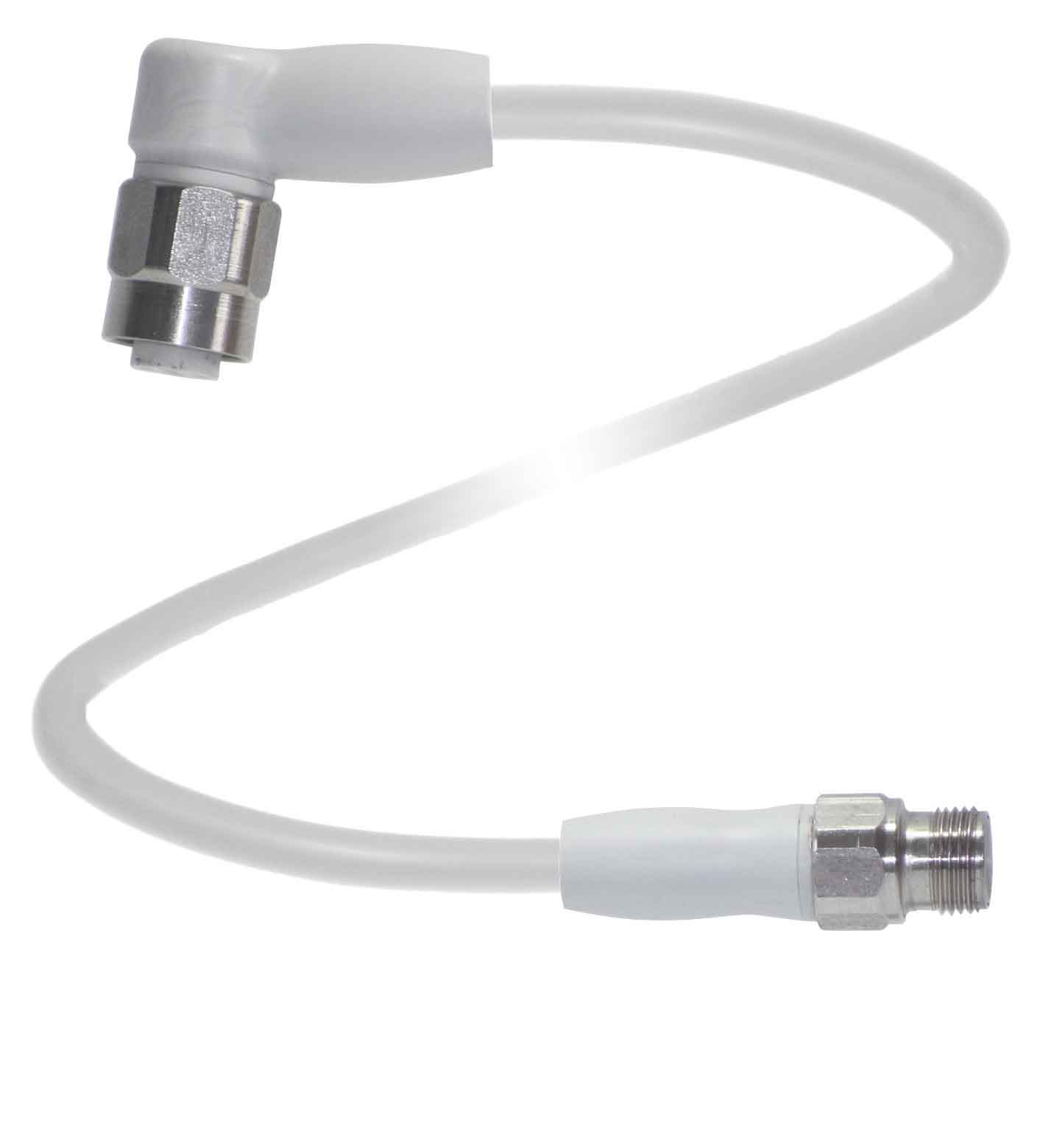

| 连接 1 | 插座 |
| 结构类型 1 | 直角 |
| 螺纹 1 | M12 |
| 连接 2 | 公头连接器 |
| 结构类型 2 | 直型 |
| 螺纹 2 | M12 |
| 工作电压 | 最大 250 V AC/DC |
| 工作电流 | 最大 4 A |
| 符合标准 | 符合标准 |
| 防护等级EN 60529标准IEC 61076-2-101无卤IEC 60754-1耐热性DIN EN 60811-1-4材料符合 FDA 标准（依据 FDA 21 CFR 177.2600） | 防护等级EN 60529标准IEC 61076-2-101无卤IEC 60754-1耐热性DIN EN 60811-1-4材料符合 FDA 标准（依据 FDA 21 CFR 177.2600） |
| 防护等级 | EN 60529 |
| 标准 | IEC 61076-2-101 |
| 无卤 | IEC 60754-1 |
| 耐热性 | DIN EN 60811-1-4 |
| 材料 | 符合 FDA 标准（依据 FDA 21 CFR 177.2600） |
| 环境温度 | 电缆，柔性： -25 ... 105 °C (-13 ... 221 °F) 电缆，固定式： -40 ... 105 °C (-40 ... 221 °F) |
| 污染程度 | 3 |
| 接触件 | 弹簧式接触插座 |
| 针脚直径 | 1 mm |
| 防护等级 | IP67 / IP68 / IP69 |
| 材料 | 材料 |
| 触点铜锡合金接触表面镍/金主体PP电缆PP-EPDM开槽螺母不锈钢 V4A密封件FKM磁芯绝缘PP耐热性耐冷弯和耐冷冲击 可达 -40 °C (-40 °F) | 触点铜锡合金接触表面镍/金主体PP电缆PP-EPDM开槽螺母不锈钢 V4A密封件FKM磁芯绝缘PP耐热性耐冷弯和耐冷冲击 可达 -40 °C (-40 °F) |
| 电缆 | 特细丝电线，柔性 |
| 护套直径∅ 4,7 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式颜色灰色线芯4 x 0.34 mm2导线结构42 x 0,1 mm ∅长度L5 m | 护套直径∅ 4,7 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式颜色灰色线芯4 x 0.34 mm2导线结构42 x 0,1 mm ∅长度L5 m |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 4000000运动速度max. 3 m/s导线距离10 m加速度max. 10 m/s2扭转循环min. 4000000扭转应力± 270 °/m | 牵引链循环min. 4000000运动速度max. 3 m/s导线距离10 m加速度max. 10 m/s2扭转循环min. 4000000扭转应力± 270 °/m |
| 质量 | 157 g |
| 拧紧扭矩，缆线密封接头 | 0,4 ... 0,6 Nm |
| 配接次数 | min. 100 |
| 触点 | 铜锡合金 |
| 接触表面 | 镍/金 |
| 主体 | PP |
| 电缆 | PP-EPDM |
| 开槽螺母 | 不锈钢 V4A |
| 密封件 | FKM |
| 磁芯绝缘 | PP |
| 耐热性 | 耐冷弯和耐冷冲击 可达 -40 °C (-40 °F) |
| 护套直径 | ∅ 4,7 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 颜色 | 灰色 |
| 线芯 | 4 x 0.34 mm2 |
| 导线结构 | 42 x 0,1 mm ∅ |
| 长度 | 5 m |
| 牵引链循环 | min. 4000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | 10 m |
| 加速度 | max. 10 m/s2 |
| 扭转循环 | min. 4000000 |
| 扭转应力 | ± 270 °/m |
