产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

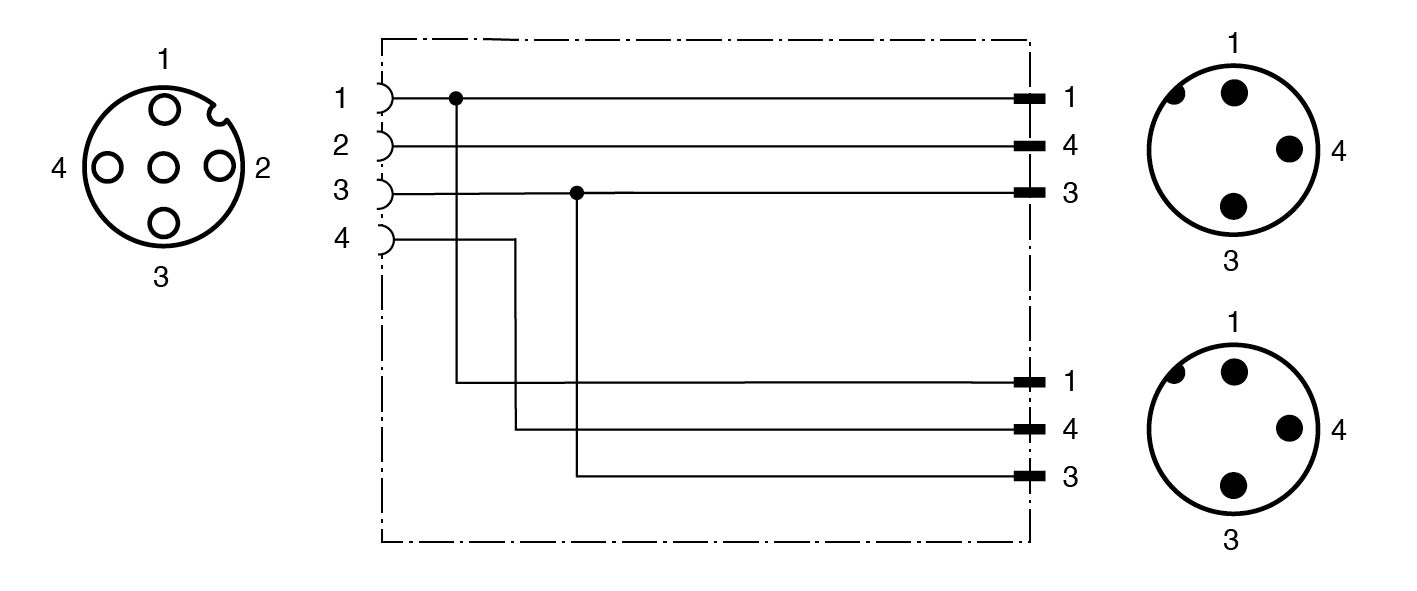

| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数3编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数3编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数3编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数3编码A 码 |
| 连接器 3 | 连接器 3 |
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 3 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 3 |
| 编码 | A 码 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 4 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 环境温度 | -25 ... 90 °C (-13 ... 194 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm配接次数min. 100 | 拧紧扭矩0,6 Nm配接次数min. 100 |
| 防护等级 | IP65/IP67 |
| 质量 | 42 g |

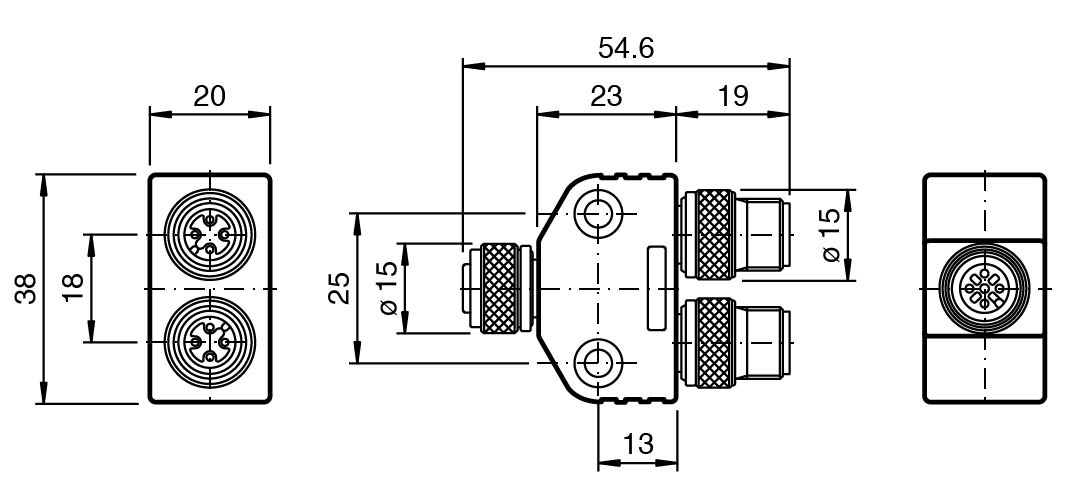

| 尺寸 | 尺寸 |
| 高度20 mm宽度38 mm长度54,6 mm | 高度20 mm宽度38 mm长度54,6 mm |
| 安装 | 适用于 M4 螺丝的安装孔 |
| 拧紧扭矩 | 0,6 Nm |
| 配接次数 | min. 100 |
| 高度 | 20 mm |
| 宽度 | 38 mm |
| 长度 | 54,6 mm |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU接触表面镍/金易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU接触表面镍/金易燃性V-2 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU |
| 接触表面 | 镍/金 |
| 易燃性 | V-2 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
