V11-G-5M-PUR-V3-GM

V11-G-5M-PUR-V3-GM 连接电缆

订货号: 203366
产品分类: 连接技术

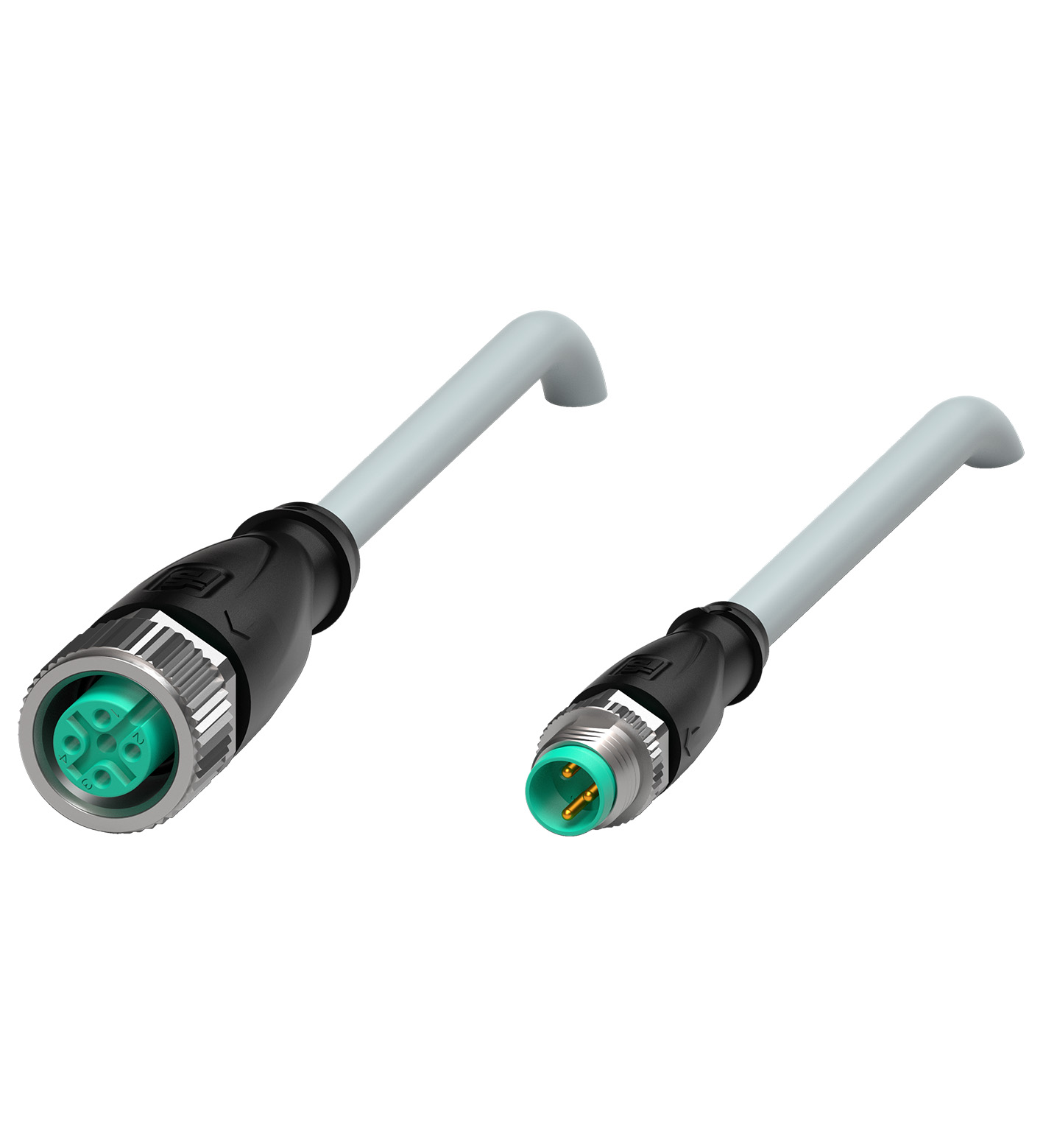

接插件 M12 插座直头转 M8 插头直头 A 型，3 针，PUR 灰色缆线

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直型锁定螺钉连接针脚数3编码A 码	连接插座结构类型M12样式直型锁定螺钉连接针脚数3编码A 码
连接器 2	连接器 2
连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数3编码A 码	连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数3编码A 码
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	3
编码	A 码
连接	公头连接器
结构类型	M8
样式	直型
锁定	螺钉连接
针脚数	3
编码	A 码
工作电压	最大 48 V AC / 60 V DC
工作电流	最大 4 A
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101 连接器 M8 x 1 : IEC 61076-2-104
无卤	IEC 60754-1
无铅	RoHS 指令 2011/65/EU
环境温度	环境温度
插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F)	插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F)
污染程度	3
插塞式连接器	-40 ... 90 °C (-40 ... 194 °F)
固定缆线	-40 ... 80 °C (-40 ... 176 °F)
柔性电缆	-25 ... 80 °C (-13 ... 176 °F)
连接器 1	连接器 1
拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100防护等级IP66 / IP68 / IP69	拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100防护等级IP66 / IP68 / IP69
连接器 2	连接器 2
拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 9 mm配接次数min. 100防护等级IP66 / IP68	拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 9 mm配接次数min. 100防护等级IP66 / IP68
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式护套剥离力max. 10 N / 50 mm护套颜色灰色（类似于 RAL 7001）芯数3线芯横截面积0,34 mm2芯颜色1 号芯：棕色 3 号芯：蓝色 4 号芯：黑色内芯构造19 x 0,15 mm ∅长度L5 m电缆代码Li 9Y 11YM 3 x 0.34	护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式护套剥离力max. 10 N / 50 mm护套颜色灰色（类似于 RAL 7001）芯数3线芯横截面积0,34 mm2芯颜色1 号芯：棕色 3 号芯：蓝色 4 号芯：黑色内芯构造19 x 0,15 mm ∅长度L5 m电缆代码Li 9Y 11YM 3 x 0.34
拖链适用性	拖链适用性
牵引链循环max. 50 / 日运动速度max. 0,3 m/s	牵引链循环max. 50 / 日运动速度max. 0,3 m/s
质量	146,55 g
拧紧扭矩	0,6 Nm
防松弛	集成
工具安装	直纹滚花六角螺母 SW = 14 mm
配接次数	min. 100
防护等级	IP66 / IP68 / IP69
拧紧扭矩	0,4 Nm
防松弛	集成
工具安装	直纹滚花六角螺母 SW = 9 mm
配接次数	min. 100
防护等级	IP66 / IP68
护套直径	4,8 mm
弯曲半径	> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式
护套剥离力	max. 10 N / 50 mm
护套颜色	灰色（类似于 RAL 7001）
芯数	3
线芯横截面积	0,34 mm2

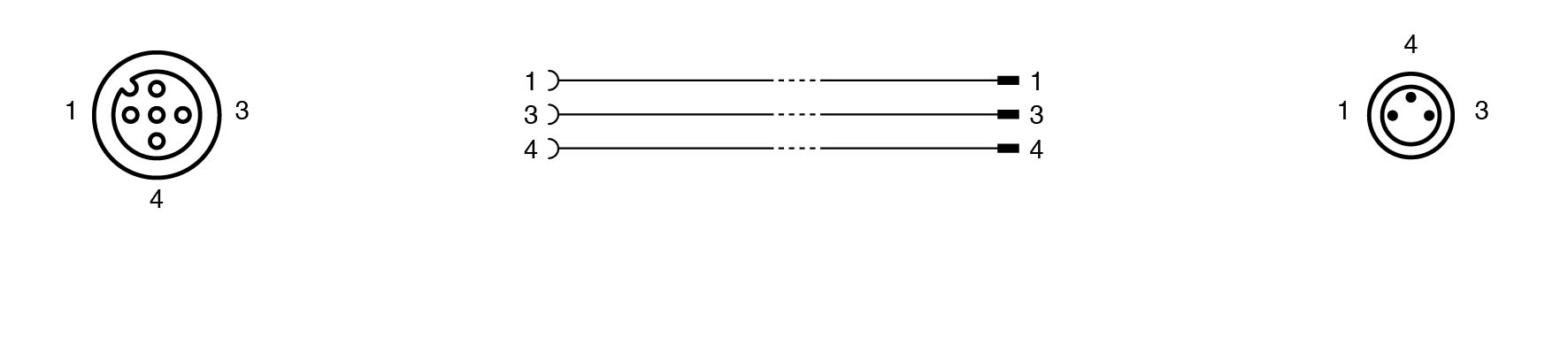

芯颜色	1 号芯：棕色 3 号芯：蓝色 4 号芯：黑色
内芯构造	19 x 0,15 mm ∅
长度	5 m
电缆代码	Li 9Y 11YM 3 x 0.34
牵引链循环	max. 50 / 日
运动速度	max. 0,3 m/s
无卤	是
无铅	是
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2	滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2
电缆	电缆
护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐微生物是耐水解是	护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐微生物是耐水解是
滚花螺钉连接	锌压铸件，镀镍
主体	TPU，黑色
密封件	FKM
接触表面	镀金 (Au)
易燃性	V-2
护套	PUR 聚醚基底
线芯	裸铜 (Cu)
磁芯绝缘	PP
额定电阻	良好
耐微生物	是
耐水解	是
缆线标记套管	2x PUR 透明的，接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转
