TECHNICAL DATA
规格参数
通用规格
| 针脚数 | 3 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直型 |
| 螺纹 1 | M12 |
| 连接 2 | 公头连接器 |
| 结构类型 2 | 直型 |
| 工作电压 | 最大 250 V AC/DC |
| 测试电压 | 1500 V eff AC |
| 工作电流 | 最大 4 A |
| 体积电阻 | < 5 mΩ |
| 环境温度 | -40 ... 90 °C (-40 ... 194 °F) |
| 污染程度 | 3 |

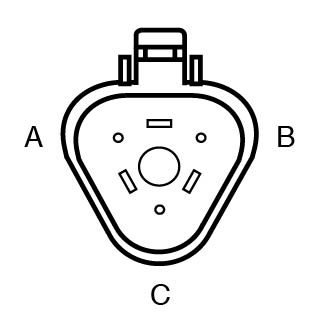

| 连接类型 | 缆线连接器 (M12 x 1) ， Deutsch DT06 连接器 有 1 m，PUR 缆线 有 热缩管 接通 连接器 |
| 针脚直径 | 1 mm |
| 防护等级 | IP68 / IP69K ( M12 连接器 末端 ) |
| 材料 | 材料 |
| 触点铜锡合金/金接触表面金主体TPU，黑色电缆PUR开槽螺母压铸锌磁芯绝缘聚丙烯 | 触点铜锡合金/金接触表面金主体TPU，黑色电缆PUR开槽螺母压铸锌磁芯绝缘聚丙烯 |
| 电缆 | 细线，柔软 |
| 护套直径∅ 6 mm弯曲半径10 x 缆线直径颜色黑色线芯3 x 0.75 mm2长度L1 m | 护套直径∅ 6 mm弯曲半径10 x 缆线直径颜色黑色线芯3 x 0.75 mm2长度L1 m |
| 质量 | 85,8 g |
| 注意 | 连接器 : DT06-3S-CE13 密封件 : W3S-P012 触点：（卷装）1062-16-0622，（散装）0462-201-16141 |
| 触点 | 铜锡合金/金 |
| 接触表面 | 金 |
| 主体 | TPU，黑色 |
| 电缆 | PUR |
| 开槽螺母 | 压铸锌 |
| 磁芯绝缘 | 聚丙烯 |
| 护套直径 | ∅ 6 mm |
| 弯曲半径 | 10 x 缆线直径 |
| 颜色 | 黑色 |
| 线芯 | 3 x 0.75 mm2 |
| 长度 | 1 m |
