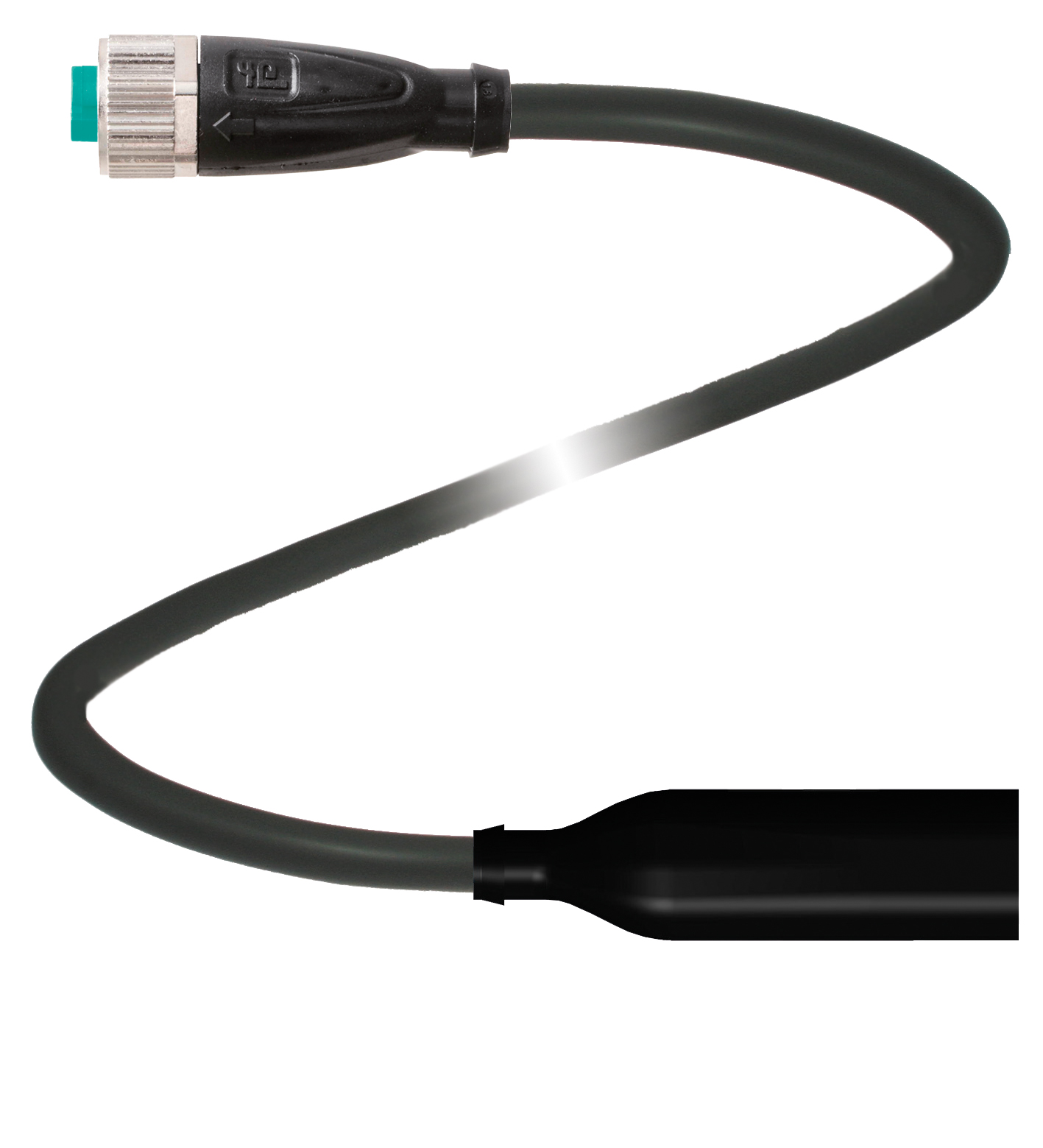

产品数据表
Datasheet
已就绪 · 可下载下载文件

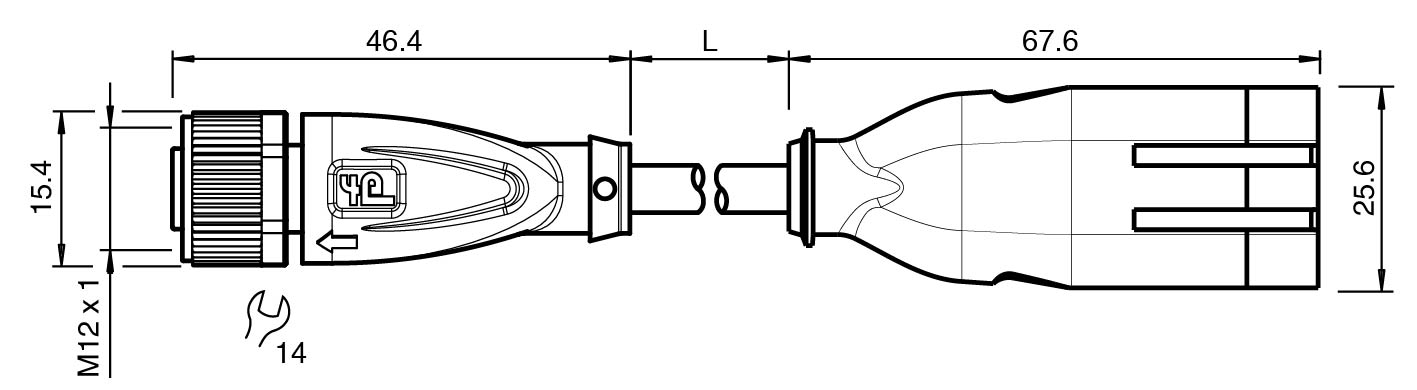

TECHNICAL DATA
规格参数
通用规格
| 定制 | 客户定制针脚分配 |
|---|---|
| 连接器 1 | 连接器 1 |
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数3编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数3编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型AMP 连接器 Superseal样式直型锁定卡锁针脚数3 | 连接公头连接器结构类型AMP 连接器 Superseal样式直型锁定卡锁针脚数3 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 3 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | AMP 连接器 Superseal |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 3 |
| 工作电压 | 最大 48 V AC/DC |
| 工作电流 | 最大 8 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | UL 94 |
| 无铅 | RoHS 指令 2011/65/EU |
| 环境温度 | 环境温度 |
| 连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-40 ... 125 °C (-40 ... 257 °F)固定缆线-40 ... 105 °C (-40 ... 221 °F)柔性电缆-25 ... 105 °C (-13 ... 221 °F) | 连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-40 ... 125 °C (-40 ... 257 °F)固定缆线-40 ... 105 °C (-40 ... 221 °F)柔性电缆-25 ... 105 °C (-13 ... 221 °F) |
| 污染程度 | 3 |
| 连接器 1 | -40 ... 90 °C (-40 ... 194 °F) |
| 连接器 2 | -40 ... 125 °C (-40 ... 257 °F) |
| 固定缆线 | -40 ... 105 °C (-40 ... 221 °F) |
| 柔性电缆 | -25 ... 105 °C (-13 ... 221 °F) |
| 连接器 1 | 连接器 1 |
| 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100防护等级IP66 / IP68 / IP69 | 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100防护等级IP66 / IP68 / IP69 |
| 连接器 2 | 连接器 2 |
| 防护等级IP67 | 防护等级IP67 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,3 mm弯曲半径> 10 x 电缆直径，活动式护套剥离力max. 10 N / 50 mm护套颜色黑色（与 RAL 9005 相似）芯数3线芯横截面积0,34 mm2芯颜色1-2 号芯： 棕色 2-3 号芯： 蓝色 3-1 号线芯： 黑色内芯构造19 x 0,15 mm ∅长度L5 m电缆代码Li Y YM 3 x 0.34 | 护套直径4,3 mm弯曲半径> 10 x 电缆直径，活动式护套剥离力max. 10 N / 50 mm护套颜色黑色（与 RAL 9005 相似）芯数3线芯横截面积0,34 mm2芯颜色1-2 号芯： 棕色 2-3 号芯： 蓝色 3-1 号线芯： 黑色内芯构造19 x 0,15 mm ∅长度L5 m电缆代码Li Y YM 3 x 0.34 |
| 质量 | 170 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 防护等级 | IP66 / IP68 / IP69 |
| 防护等级 | IP67 |
| 护套直径 | 4,3 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 |
| 护套剥离力 | max. 10 N / 50 mm |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 3 |
| 线芯横截面积 | 0,34 mm2 |

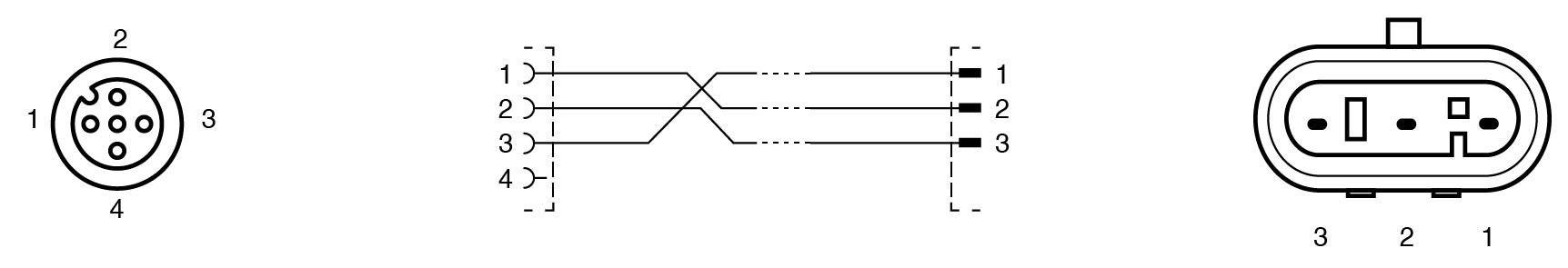

| 芯颜色 | 1-2 号芯： 棕色 2-3 号芯： 蓝色 3-1 号线芯： 黑色 |
| 内芯构造 | 19 x 0,15 mm ∅ |
| 长度 | 5 m |
| 电缆代码 | Li Y YM 3 x 0.34 |
| 无铅 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 接触表面镀金 (Au) | 接触表面镀金 (Au) |
| 连接器 1 | 连接器 1 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 |
| 连接器 2 | 连接器 2 |
| 主体PA 6.6 玻璃纤维增强 黑色密封件硅胶接触表面镀金 (Au)易燃性V-0 / V-2 | 主体PA 6.6 玻璃纤维增强 黑色密封件硅胶接触表面镀金 (Au)易燃性V-0 / V-2 |
| 电缆 | 电缆 |
| 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 | 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 |
| 接触表面 | 镀金 (Au) |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | FKM |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 主体 | PA 6.6 玻璃纤维增强 黑色 |
| 密封件 | 硅胶 |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-0 / V-2 |
| 护套 | PVC |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PVC |
| 易燃性 | 阻燃性 |
