TECHNICAL DATA
规格参数
通用规格

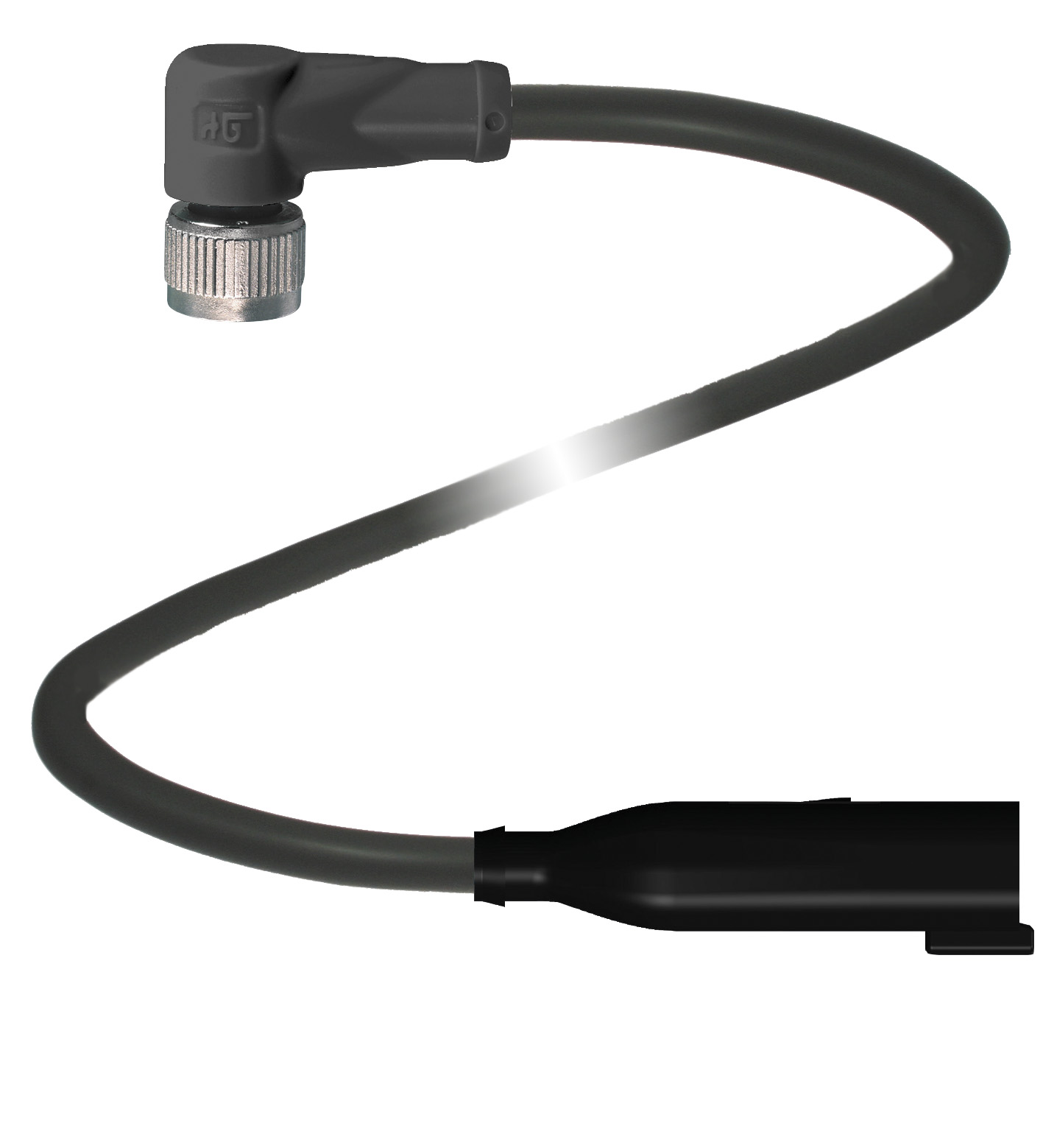

| 针脚数 | 3 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直角 |
| 螺纹 1 | M12 |
| 连接 2 | 公头连接器 |
| 结构类型 2 | 直型 |
| 螺纹 2 | Deutsch 连接器 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 最大 4 A |
| 导线电阻 | 最大值 39 Ω/km |
| 符合标准 | 符合标准 |
| 防护等级EN 60529:2000标准IEC 61076-2-101:2008易燃性UL 1581；DIN EN 60332-2-2无卤DIN VDE 0472-815 DIN EN 50267-2-1额定电阻DIN EN 60811-2-1:2002IRM 902 | 防护等级EN 60529:2000标准IEC 61076-2-101:2008易燃性UL 1581；DIN EN 60332-2-2无卤DIN VDE 0472-815 DIN EN 50267-2-1额定电阻DIN EN 60811-2-1:2002IRM 902 |
| 防护等级 | EN 60529:2000 |
| 标准 | IEC 61076-2-101:2008 |
| 易燃性 | UL 1581；DIN EN 60332-2-2 |
| 无卤 | DIN VDE 0472-815 DIN EN 50267-2-1 |
| 额定电阻 | DIN EN 60811-2-1:2002IRM 902 |
| UL 认证 | cURus AWM 21924/11558 105°C 300V FT2 |
| 最高许可工作电压max. 30 V最高许可环境温度max. 80 °C (max. 176 °F) | 最高许可工作电压max. 30 V最高许可环境温度max. 80 °C (max. 176 °F) |
| 最高许可工作电压 | max. 30 V |
| 最高许可环境温度 | max. 80 °C (max. 176 °F) |
| 环境温度 | 主体： -40 ... 105 °C (-40 ... 221 °F) 电缆，固定式： -50 ... 105 °C (-58 ... 221 °F) 电缆，柔性： -30 ... 105 °C (-22 ... 221 °F) |
| 污染程度 | 3 |
| 接触件 | 弹簧式接触插座 |
| 防护等级 | IP68 |
| 电缆代码 | (4 Li9Y 0.50 mm2) 11Y |
| 材料 | 材料 |
| 触点铜合金 / 金接触表面镍/金主体PA，黑色 TPU，黑色电缆PUR开槽螺母压铸锌磁芯绝缘PP | 触点铜合金 / 金接触表面镍/金主体PA，黑色 TPU，黑色电缆PUR开槽螺母压铸锌磁芯绝缘PP |
| 电缆 | 特细丝电线，柔性 |
| 护套直径∅ 4,5 mm ±0.15 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式颜色黑色 （类似于 RAL 7021）芯数4线芯横截面积0,5 mm2导线结构28 x 0,15 mm ∅ 1 根对称双绞线长度L0,3 m | 护套直径∅ 4,5 mm ±0.15 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式颜色黑色 （类似于 RAL 7021）芯数4线芯横截面积0,5 mm2导线结构28 x 0,15 mm ∅ 1 根对称双绞线长度L0,3 m |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 2000000运动速度max. 3 m/s导线距离≤ 10 m加速度max. 10 m/s2 | 牵引链循环min. 2000000运动速度max. 3 m/s导线距离≤ 10 m加速度max. 10 m/s2 |
| 质量 | 35 g |
| 易燃性 | 易燃性 |
| 触点支架V-2外壳V-0电缆cURus AWM 21924/11558 105°C 300V FT2 | 触点支架V-2外壳V-0电缆cURus AWM 21924/11558 105°C 300V FT2 |
| 触点 | 铜合金 / 金 |
| 接触表面 | 镍/金 |
| 主体 | PA，黑色 TPU，黑色 |
| 电缆 | PUR |
| 开槽螺母 | 压铸锌 |
| 磁芯绝缘 | PP |
| 护套直径 | ∅ 4,5 mm ±0.15 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 颜色 | 黑色 （类似于 RAL 7021） |
| 芯数 | 4 |
| 线芯横截面积 | 0,5 mm2 |
| 导线结构 | 28 x 0,15 mm ∅ 1 根对称双绞线 |
| 长度 | 0,3 m |
| 牵引链循环 | min. 2000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | ≤ 10 m |
| 加速度 | max. 10 m/s2 |
| 触点支架 | V-2 |
| 外壳 | V-0 |
| 电缆 | cURus AWM 21924/11558 105°C 300V FT2 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
