TECHNICAL DATA
规格参数
通用规格
| 定制 | 剥线长度 50 mm ， 导线端箍 |
|---|---|
| 连接器 1 | 连接器 1 |

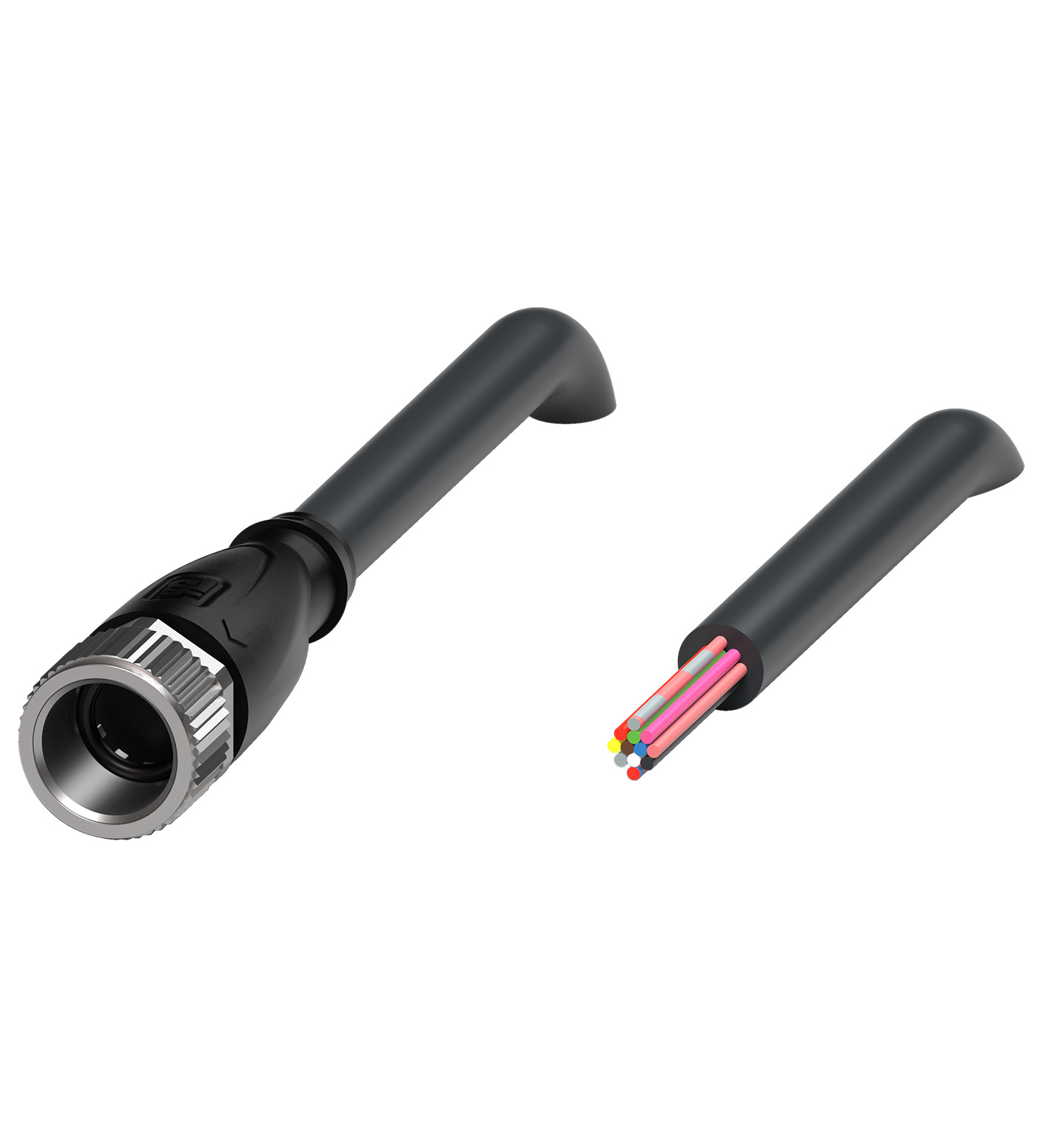

| 连接插座结构类型M12样式直型锁定螺钉连接针脚数12编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数12编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 12 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 工作电压 | 30 V |
| 工作电流 | 1,5 A |
| 浪涌保护 | 类别 II |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 环境温度 | 环境温度 |
| 插塞式连接器-28 ... 90 °C (-18,4 ... 194 °F)固定缆线-28 ... 90 °C (-18,4 ... 194 °F) | 插塞式连接器-28 ... 90 °C (-18,4 ... 194 °F)固定缆线-28 ... 90 °C (-18,4 ... 194 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -28 ... 90 °C (-18,4 ... 194 °F) |
| 固定缆线 | -28 ... 90 °C (-18,4 ... 194 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花配接次数min. 100 | 拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花配接次数min. 100 |
| 防护等级 | IP65/IP67/IP68 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径7,2 mm弯曲半径54 mm护套颜色黑色（与 RAL 9005 相似）芯数12线芯横截面积0,14 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 白色 4 号芯： 绿色 5 号芯： 粉色 6 核： 黄色 7 芯： 黑色 8 芯：灰色9 芯：红色10 芯：紫色11 芯：灰色/粉色12 芯：红色/蓝色内芯构造18 x 0,1 mm长度L15 m | 护套直径7,2 mm弯曲半径54 mm护套颜色黑色（与 RAL 9005 相似）芯数12线芯横截面积0,14 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 白色 4 号芯： 绿色 5 号芯： 粉色 6 核： 黄色 7 芯： 黑色 8 芯：灰色9 芯：红色10 芯：紫色11 芯：灰色/粉色12 芯：红色/蓝色内芯构造18 x 0,1 mm长度L15 m |
| 质量 | 664,1 g |
| 拧紧扭矩 | 0,4 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |
| 护套直径 | 7,2 mm |
| 弯曲半径 | 54 mm |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 12 |
| 线芯横截面积 | 0,14 mm2 |

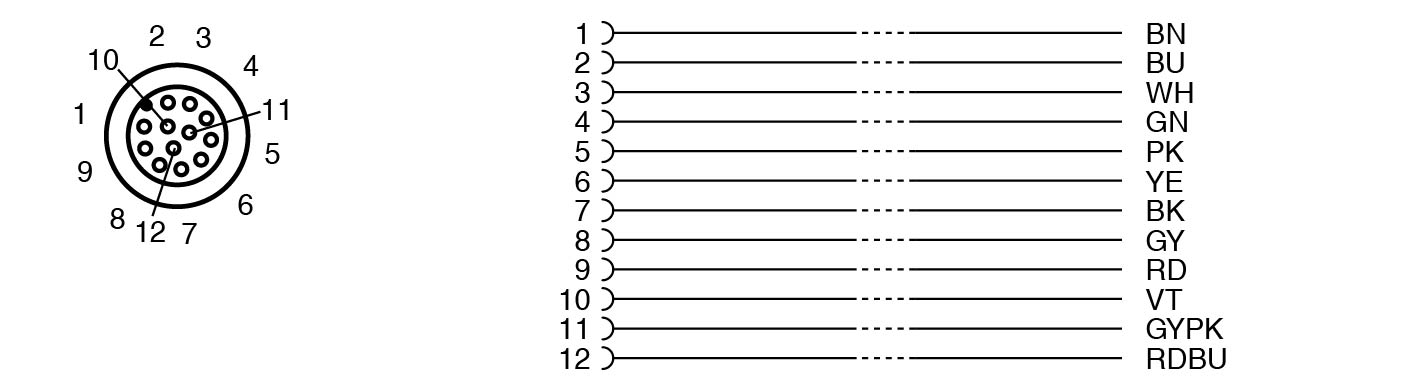

| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 白色 4 号芯： 绿色 5 号芯： 粉色 6 核： 黄色 7 芯： 黑色 8 芯：灰色9 芯：红色10 芯：紫色11 芯：灰色/粉色12 芯：红色/蓝色 |
| 内芯构造 | 18 x 0,1 mm |

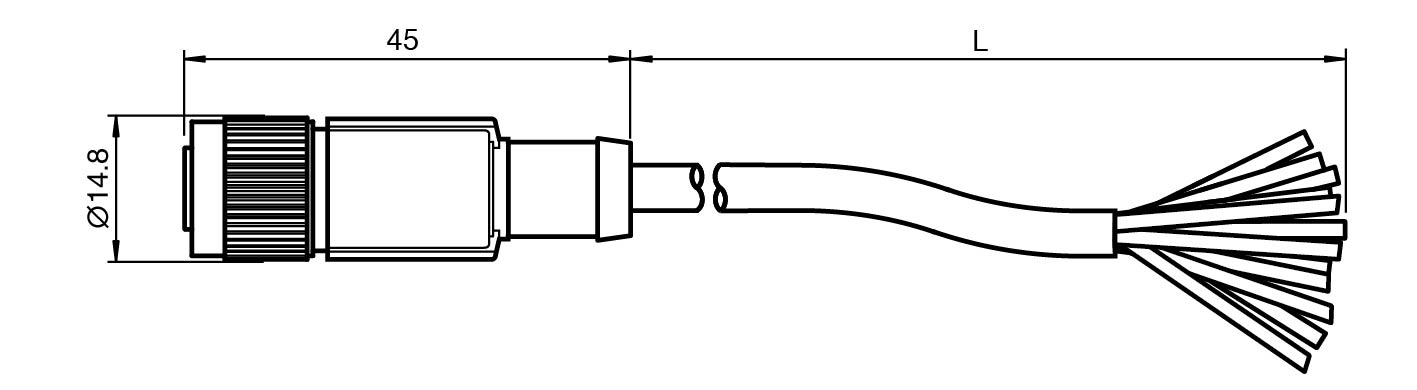

| 长度 | 15 m |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件NBR接触表面镀金 (Au)易燃性HB | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件NBR接触表面镀金 (Au)易燃性HB |
| 电缆 | 电缆 |
| 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 | 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | NBR |
| 接触表面 | 镀金 (Au) |
| 易燃性 | HB |
| 护套 | PVC |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PVC |
| 易燃性 | 阻燃性 |
| 缆线标记套管 | 2x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
