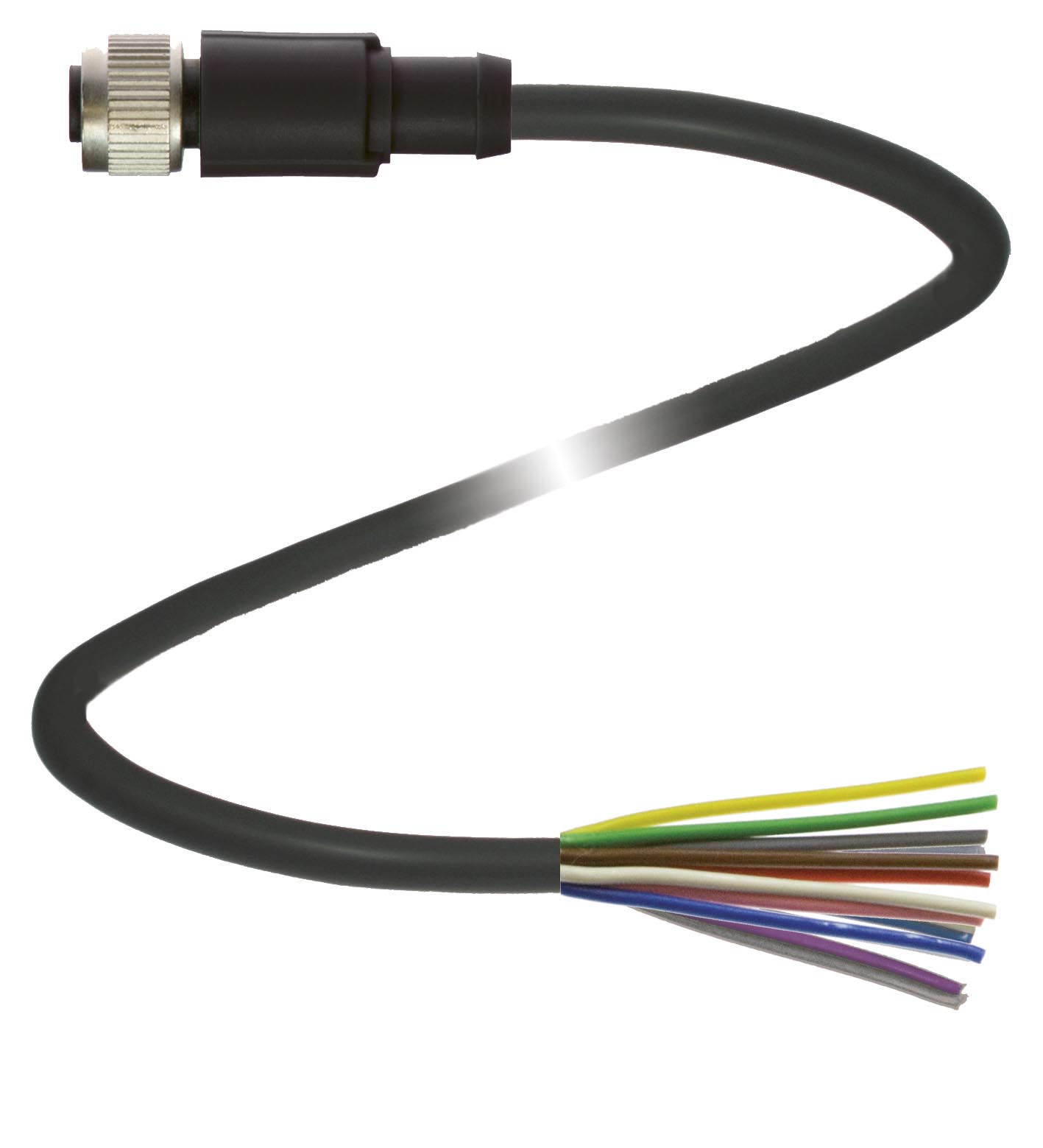

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数12编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数12编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 12 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 30 V AC/DC |
| 工作电流 | 最大 1,5 A |
| 浪涌保护 | 类别 II |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 耐微生物 | EN 50396 / DIN VDE 0282-10 |
| 耐水解 | EN 50396 / DIN VDE 0282-10 |
| 耐油 | DIN EN 60811-2-1 / DIN VDE 0472 T.803，测试类型 B |
| 环境温度 | 环境温度 |
| 插塞式连接器-25 ... 85 °C (-13 ... 185 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F) | 插塞式连接器-25 ... 85 °C (-13 ... 185 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -25 ... 85 °C (-13 ... 185 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -5 ... 80 °C (23 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,4 Nm工具安装直纹滚花配接次数min. 100 | 拧紧扭矩0,4 Nm工具安装直纹滚花配接次数min. 100 |
| 防护等级 | IP65/IP67/IP68 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径7,2 mm弯曲半径54 mm护套颜色黑色（与 RAL 9005 相似）芯数12线芯横截面积0,14 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 白色 4 号芯： 绿色 5 号芯： 粉色 6 核： 黄色 7 芯： 黑色 8 芯：灰色9 芯：红色10 芯：紫色11 芯：灰色/粉色12 芯：红色/蓝色内芯构造18 x 0,1 mm长度L10 m | 护套直径7,2 mm弯曲半径54 mm护套颜色黑色（与 RAL 9005 相似）芯数12线芯横截面积0,14 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 白色 4 号芯： 绿色 5 号芯： 粉色 6 核： 黄色 7 芯： 黑色 8 芯：灰色9 芯：红色10 芯：紫色11 芯：灰色/粉色12 芯：红色/蓝色内芯构造18 x 0,1 mm长度L10 m |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 4000000运动速度max. 3 m/s导线距离10 m加速度max. 10 m/s2 | 牵引链循环min. 4000000运动速度max. 3 m/s导线距离10 m加速度max. 10 m/s2 |
| 质量 | 628 g |
| 拧紧扭矩 | 0,4 Nm |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |

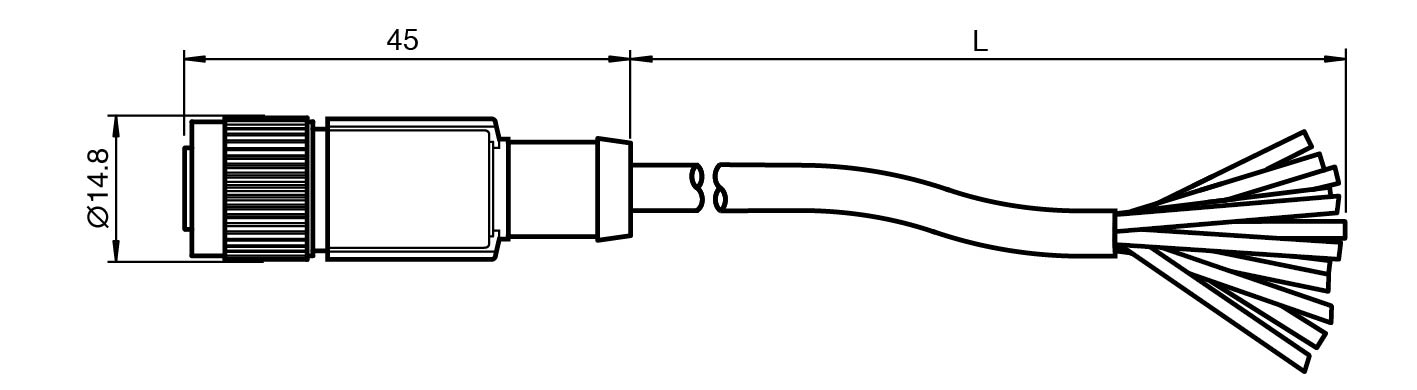

| 护套直径 | 7,2 mm |
| 弯曲半径 | 54 mm |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 12 |
| 线芯横截面积 | 0,14 mm2 |

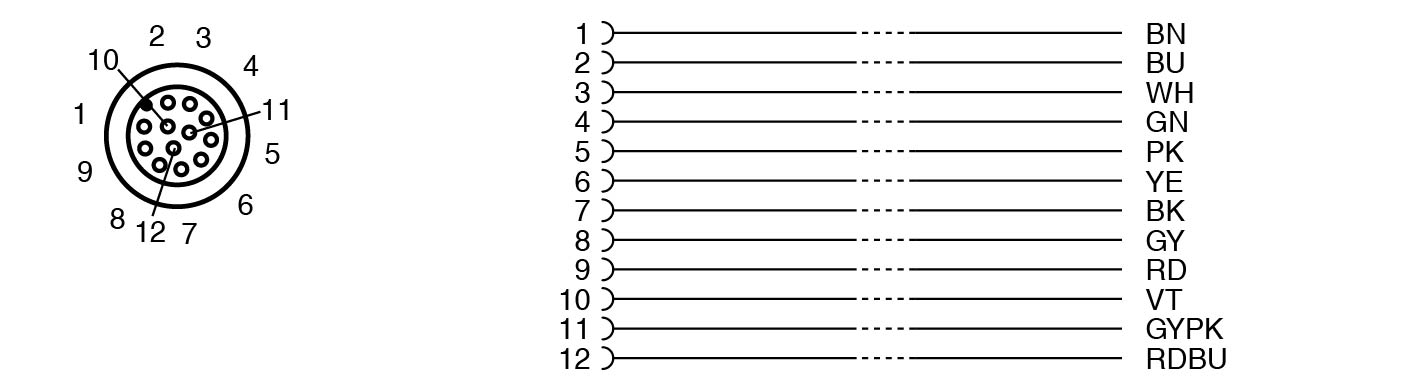

| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 白色 4 号芯： 绿色 5 号芯： 粉色 6 核： 黄色 7 芯： 黑色 8 芯：灰色9 芯：红色10 芯：紫色11 芯：灰色/粉色12 芯：红色/蓝色 |
| 内芯构造 | 18 x 0,1 mm |
| 长度 | 10 m |
| 牵引链循环 | min. 4000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | 10 m |
| 加速度 | max. 10 m/s2 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件NBR接触表面镍/金易燃性V-0 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件NBR接触表面镍/金易燃性V-0 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | NBR |
| 接触表面 | 镍/金 |
| 易燃性 | V-0 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
