产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

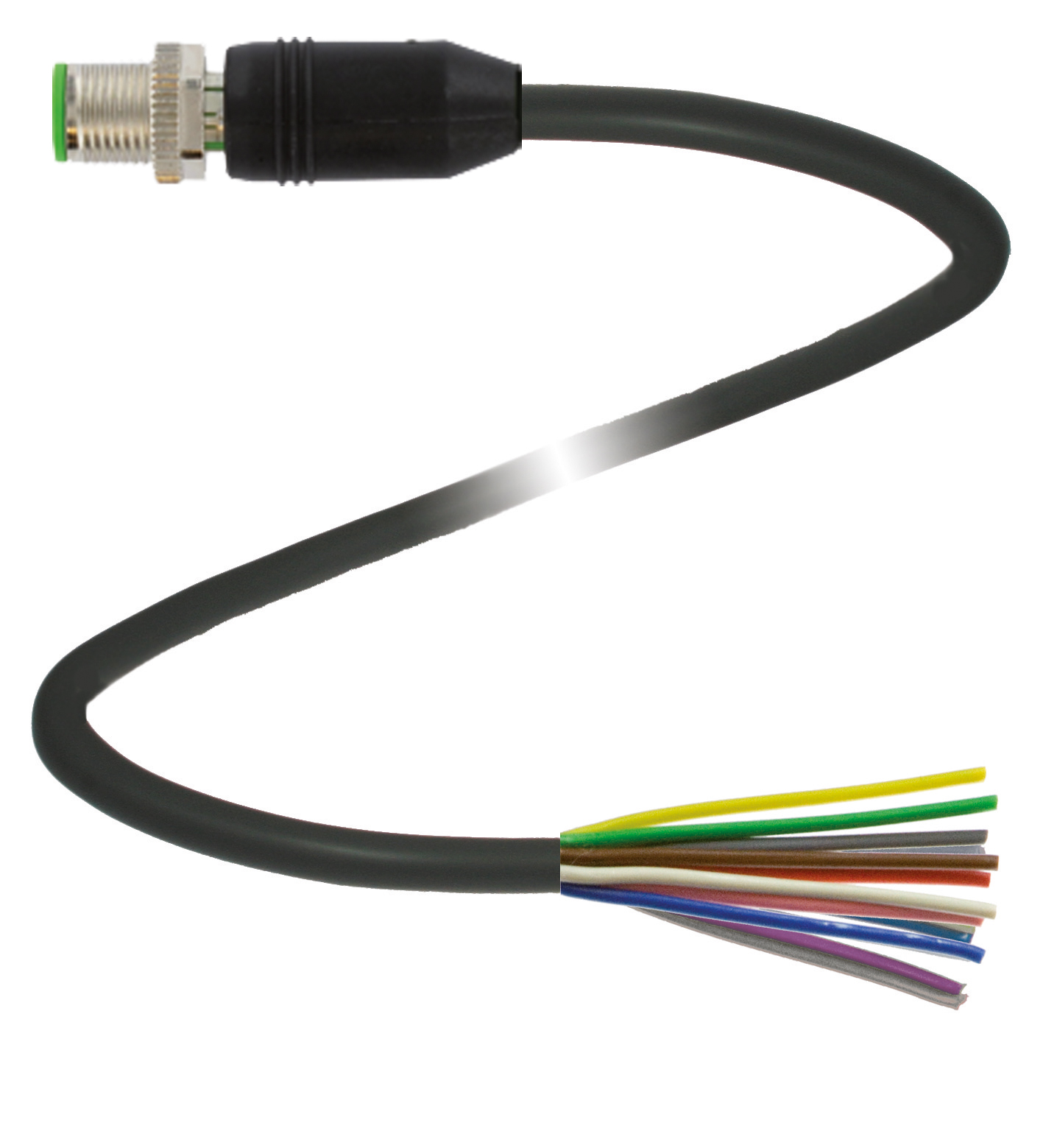

通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数12编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数12编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 12 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 30 V AC/DC |
| 工作电流 | 最大 1,5 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | UL 1581；DIN EN 60332-2-2 |
| 耐微生物 | EN 50396 / DIN VDE 0282-10 |
| 耐水解 | EN 50396 / DIN VDE 0282-10 |
| 耐油 | DIN EN 60811-404 |
| 环境温度 | 环境温度 |
| 插塞式连接器-25 ... 85 °C (-13 ... 185 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 插塞式连接器-25 ... 85 °C (-13 ... 185 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -25 ... 85 °C (-13 ... 185 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 13 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 13 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP65/IP67 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径6,5 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）芯数12线芯横截面积0,14 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 白色 4 号芯： 绿色 5 号芯： 粉色 6 核： 黄色 7 芯： 黑色 8 芯：灰色9 芯：红色10 芯：紫色11 芯：灰色/粉色12 芯：红色/蓝色内芯构造18 x 0,1 mm ∅屏蔽镀锡铜丝编织，80 % 覆盖率长度L15 m电缆代码LSPYwC11Y | 护套直径6,5 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）芯数12线芯横截面积0,14 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 白色 4 号芯： 绿色 5 号芯： 粉色 6 核： 黄色 7 芯： 黑色 8 芯：灰色9 芯：红色10 芯：紫色11 芯：灰色/粉色12 芯：红色/蓝色内芯构造18 x 0,1 mm ∅屏蔽镀锡铜丝编织，80 % 覆盖率长度L15 m电缆代码LSPYwC11Y |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环max. 5000000运动速度max. 3,3 m/s加速度max. 5 m/s2扭转循环最大值 2000000扭转应力± 30 °/m | 牵引链循环max. 5000000运动速度max. 3,3 m/s加速度max. 5 m/s2扭转循环最大值 2000000扭转应力± 30 °/m |
| 质量 | 830 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 集成 |

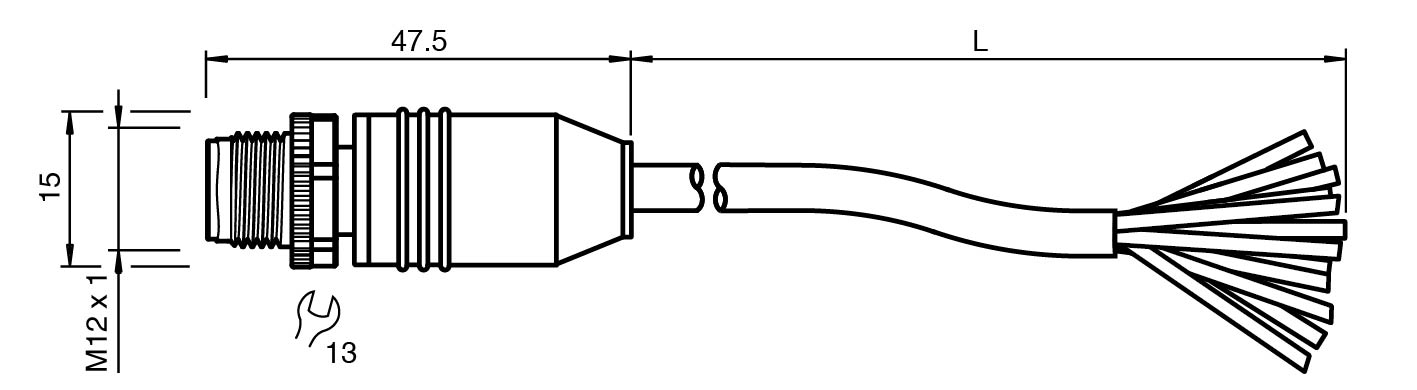

| 工具安装 | 直纹滚花六角螺母 SW = 13 mm |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 6,5 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 12 |
| 线芯横截面积 | 0,14 mm2 |

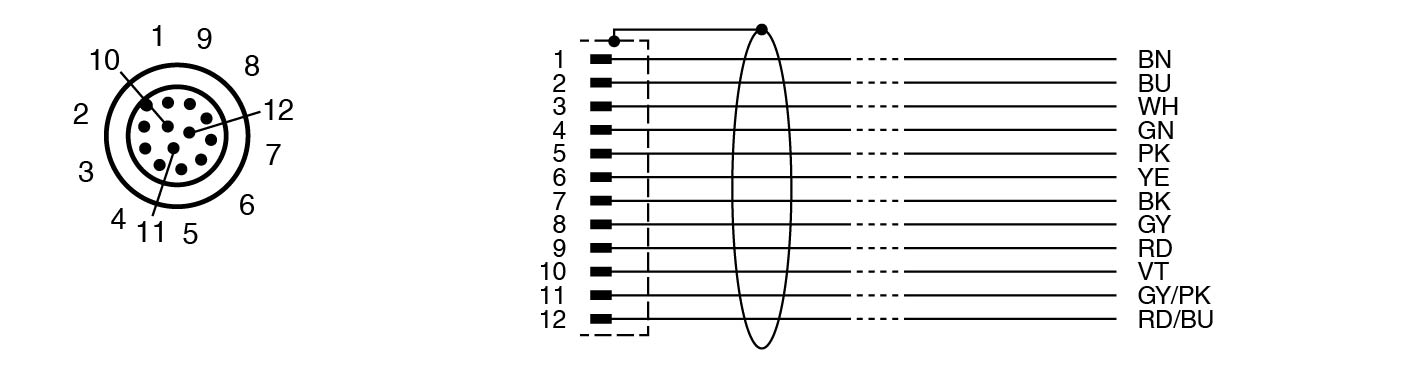

| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 3 号芯： 白色 4 号芯： 绿色 5 号芯： 粉色 6 核： 黄色 7 芯： 黑色 8 芯：灰色9 芯：红色10 芯：紫色11 芯：灰色/粉色12 芯：红色/蓝色 |
| 内芯构造 | 18 x 0,1 mm ∅ |
| 屏蔽 | 镀锡铜丝编织，80 % 覆盖率 |
| 长度 | 15 m |
| 电缆代码 | LSPYwC11Y |
| 牵引链循环 | max. 5000000 |
| 运动速度 | max. 3,3 m/s |
| 加速度 | max. 5 m/s2 |
| 扭转循环 | 最大值 2000000 |
| 扭转应力 | ± 30 °/m |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体黑色 PUR密封件FKM接触表面镀金 (Au)易燃性V-0 | 滚花螺钉连接锌压铸件，镀镍主体黑色 PUR密封件FKM接触表面镀金 (Au)易燃性V-0 |
| 电缆 | 电缆 |
| 护套PUR线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐油是耐微生物是耐水解是易燃性FT2 | 护套PUR线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐油是耐微生物是耐水解是易燃性FT2 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | 黑色 PUR |
| 密封件 | FKM |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-0 |
| 护套 | PUR |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 额定电阻 | 良好 |
| 耐油 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT2 |
| 缆线标记套管 | 1x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
