产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

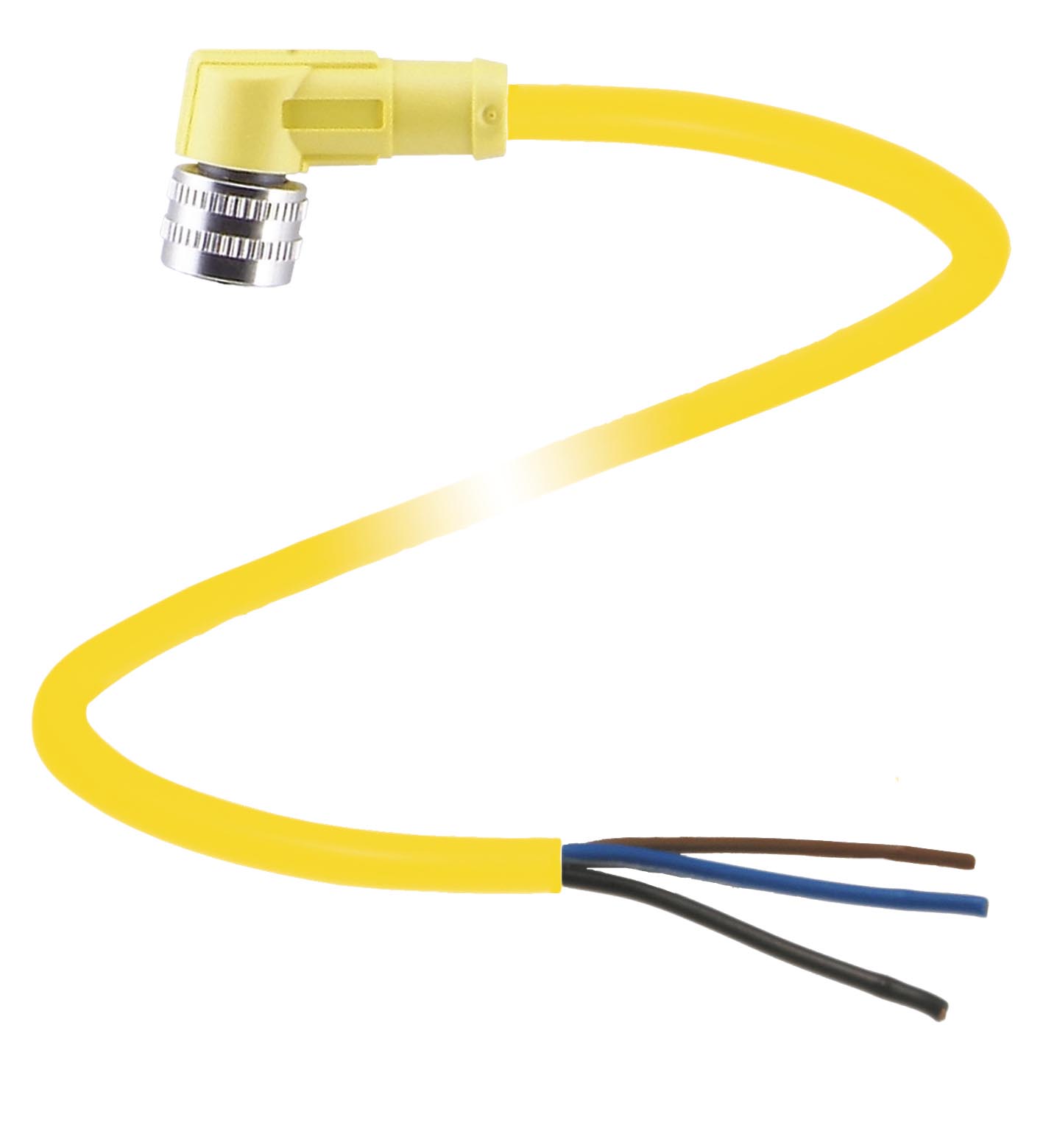

| 针脚数 | 3 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直角 |
| 螺纹 1 | M12 |
| 连接 2 | 电缆尾部 |
| 工作电压 | 最大 300 V DC |
| 测试电压 | > 1500 V eff AC |
| 工作电流 | 最大 4 A |
| 体积电阻 | < 5 mΩ |
| UL 认证 | cULus 认证，一般用途 |
| 环境温度 | -25 ... 105 °C (-13 ... 221 °F) |
| 污染程度 | 3 |
| 针脚直径 | 1 mm |
| 防护等级 | IP67 / IP68 / IP69k |
| 材料 | 材料 |
| 触点铜锡合金接触表面镍/金主体TPU ， 黄色电缆PVC开槽螺母锌压铸件，镀镍磁芯绝缘PVC | 触点铜锡合金接触表面镍/金主体TPU ， 黄色电缆PVC开槽螺母锌压铸件，镀镍磁芯绝缘PVC |
| 电缆 | 细线，柔软 |
| 护套直径∅ 5,2 mm弯曲半径10 x 缆线 直径：颜色黄色线芯3 x 0.34 mm2长度L2 m | 护套直径∅ 5,2 mm弯曲半径10 x 缆线 直径：颜色黄色线芯3 x 0.34 mm2长度L2 m |
| 质量 | 94 g |
| 易燃性 | 易燃性 |
| 触点支架94 V-2外壳94 V-2电缆VW-1 可燃性符合 UL | 触点支架94 V-2外壳94 V-2电缆VW-1 可燃性符合 UL |
| 触点 | 铜锡合金 |
| 接触表面 | 镍/金 |
| 主体 | TPU ， 黄色 |
| 电缆 | PVC |
| 开槽螺母 | 锌压铸件，镀镍 |
| 磁芯绝缘 | PVC |
| 护套直径 | ∅ 5,2 mm |
| 弯曲半径 | 10 x 缆线 直径： |
| 颜色 | 黄色 |
| 线芯 | 3 x 0.34 mm2 |
| 长度 | 2 m |
| 触点支架 | 94 V-2 |
| 外壳 | 94 V-2 |
| 电缆 | VW-1 可燃性符合 UL |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
