TECHNICAL DATA
规格参数
通用规格

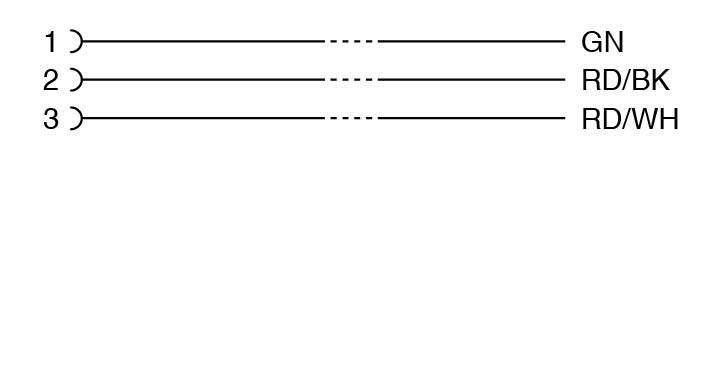

| 针脚数 | 3 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直型 |
| 螺纹 1 | 1/2" |
| 连接 2 | 电缆尾部 |
| 工作电压 | 最大 300 V DC |
| 测试电压 | > 1500 V eff AC |
| 工作电流 | 最大 4 A |
| 体积电阻 | < 5 mΩ |
| 环境温度 | -40 ... 80 °C (-40 ... 176 °F) |
| 污染程度 | 3 |
| 接触件 | 弹簧式接触插座 |
| 针脚直径 | 1 mm |
| 防护等级 | IP68 / IP69K |
| 材料 | 材料 |
| 触点铜锡合金/金接触表面金主体TPU ， 黄色电缆PUR，辐照交联开槽螺母压铸锌磁芯绝缘聚酯 | 触点铜锡合金/金接触表面金主体TPU ， 黄色电缆PUR，辐照交联开槽螺母压铸锌磁芯绝缘聚酯 |
| 电缆 | 细线，柔软 |
| 护套直径∅ 5,8 mm弯曲半径> 10 倍缆线直径，适用于输送链颜色黄色线芯3 x 0.75 mm2导线结构24 x 0,2 mm长度L5 m | 护套直径∅ 5,8 mm弯曲半径> 10 倍缆线直径，适用于输送链颜色黄色线芯3 x 0.75 mm2导线结构24 x 0,2 mm长度L5 m |
| 质量 | 252,5 g |
| 触点 | 铜锡合金/金 |
| 接触表面 | 金 |
| 主体 | TPU ， 黄色 |
| 电缆 | PUR，辐照交联 |
| 开槽螺母 | 压铸锌 |
| 磁芯绝缘 | 聚酯 |
| 护套直径 | ∅ 5,8 mm |
| 弯曲半径 | > 10 倍缆线直径，适用于输送链 |
| 颜色 | 黄色 |
| 线芯 | 3 x 0.75 mm2 |
| 导线结构 | 24 x 0,2 mm |
| 长度 | 5 m |
