TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型1/2"样式直型锁定螺钉连接针脚数3 | 连接公头连接器结构类型1/2"样式直型锁定螺钉连接针脚数3 |
| 连接 | 公头连接器 |
| 结构类型 | 1/2" |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 3 |
| 工作电压 | 最大 250 V AC |
| 工作电流 | 最大 4 A |
| 体积电阻 | ≤ 5 mΩ |
| 防护等级 | EN 60529 |
| 环境温度 | -25 ... 90 °C (-13 ... 194 °F) |
| 防护等级 | IP67 |

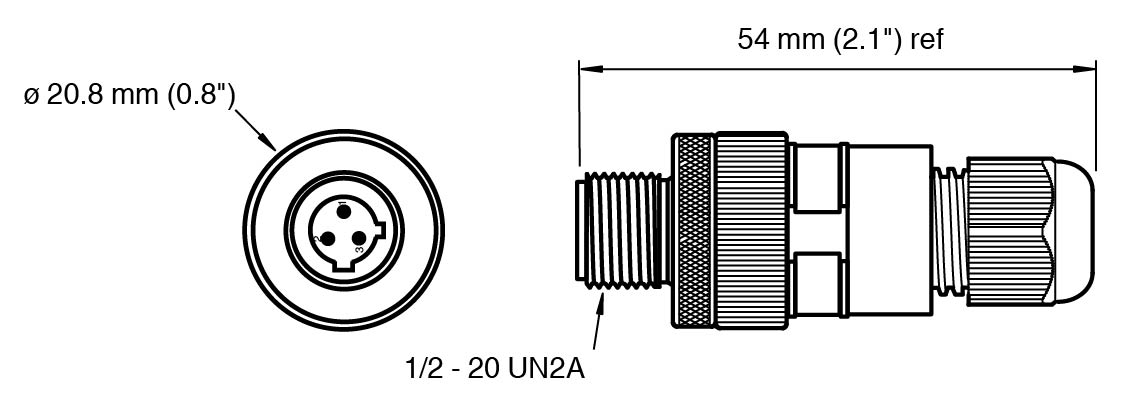

| 连接 | 1/2"-20 UN F 公头连接器 直型 螺丝接线端子，用于最大 0.75 mm2 / 18 AWG |
| 电缆 | 电缆 |
| 护套直径4 ...6 mm线芯横截面积0,75 mm2 / 18 AWG 最大 | 护套直径4 ...6 mm线芯横截面积0,75 mm2 / 18 AWG 最大 |
| 质量 | 25 g |
| 护套直径 | 4 ...6 mm |
| 线芯横截面积 | 0,75 mm2 / 18 AWG 最大 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接黄铜，镀镍主体PA，黑色接触表面镀金 (Au) | 滚花螺钉连接黄铜，镀镍主体PA，黑色接触表面镀金 (Au) |
| 滚花螺钉连接 | 黄铜，镀镍 |
| 主体 | PA，黑色 |
| 接触表面 | 镀金 (Au) |
