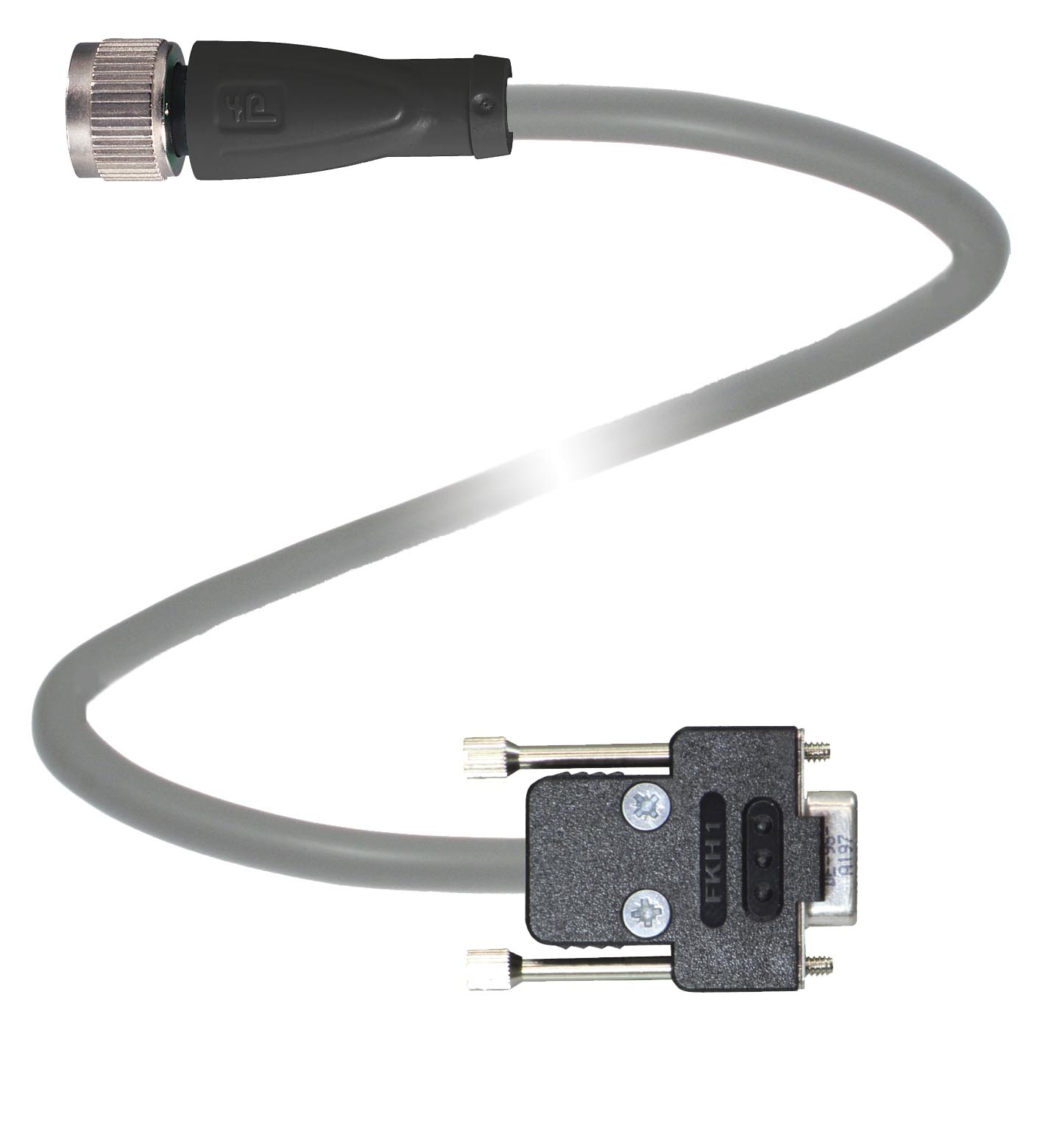

产品数据表
Datasheet
已就绪 · 可下载下载文件

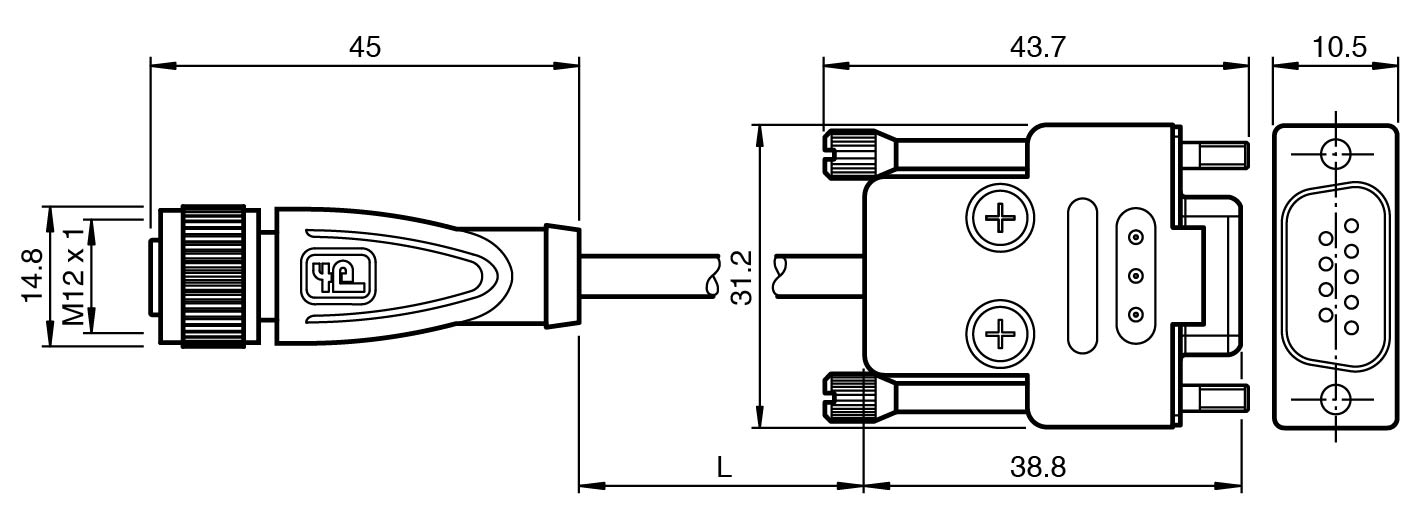

TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型Sub-D样式直型锁定螺钉连接针脚数9 | 连接公头连接器结构类型Sub-D样式直型锁定螺钉连接针脚数9 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | Sub-D |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 9 |
| 工作电压 | 最大 36 V DC |
| 工作电流 | 最大 1,5 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 连接器 Sub-D : IEC 807-2 |
| 无卤 | DIN VDE 0472-815 DIN EN 50267-2-1 |
| 环境温度 | 环境温度 |
| 连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-25 ... 80 °C (-13 ... 176 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-25 ... 80 °C (-13 ... 176 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 1 |
| 连接器 1 | -40 ... 90 °C (-40 ... 194 °F) |
| 连接器 2 | -25 ... 80 °C (-13 ... 176 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 连接器 1 | 连接器 1 |
| 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100屏蔽屏蔽连接至螺纹接头防护等级IP67 / IP68 / IP69 | 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100屏蔽屏蔽连接至螺纹接头防护等级IP67 / IP68 / IP69 |
| 连接器 2 | 连接器 2 |
| 防松弛螺丝 UNC 4-40配接次数min. 100屏蔽屏蔽连接至连接器防护等级IP20 | 防松弛螺丝 UNC 4-40配接次数min. 100屏蔽屏蔽连接至连接器防护等级IP20 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 100 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数5线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色内芯构造42 x 0,1 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L0,5 m电缆代码Li 9Y 11YM 5 x 0.34 | 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 100 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数5线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色内芯构造42 x 0,1 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L0,5 m电缆代码Li 9Y 11YM 5 x 0.34 |
| 质量 | 89 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 可用 |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 防护等级 | IP67 / IP68 / IP69 |
| 防松弛 | 螺丝 UNC 4-40 |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至连接器 |
| 防护等级 | IP20 |
| 护套直径 | 4,8 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 护套剥离力 | max. 100 N / 300 mm |
| 护套颜色 | 灰色（类似于 RAL 7001） |
| 芯数 | 5 |
| 线芯横截面积 | 0,34 mm2 |
| 芯颜色 | 1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色 |
| 内芯构造 | 42 x 0,1 mm ∅ |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |
| 长度 | 0,5 m |
| 电缆代码 | Li 9Y 11YM 5 x 0.34 |
| 无卤 | 是 |
| 连接器 1 | 连接器 1 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-2 |
| 连接器 2 | 连接器 2 |
| 主体锌压铸件，镀镍接触表面金易燃性V-0 | 主体锌压铸件，镀镍接触表面金易燃性V-0 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底磁芯绝缘PP额定电阻良好 | 护套PUR 聚醚基底磁芯绝缘PP额定电阻良好 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 金 |
| 易燃性 | V-2 |
| 主体 | 锌压铸件，镀镍 |
| 接触表面 | 金 |
| 易燃性 | V-0 |
| 护套 | PUR 聚醚基底 |
| 磁芯绝缘 | PP |
| 额定电阻 | 良好 |
DOCUMENTS & DOWNLOADS
资料与附件
STP 三维图纸
3-D model, 5-pin M12 socket, straight
