倍加福

V15-G-2M-PVC-SUBD9

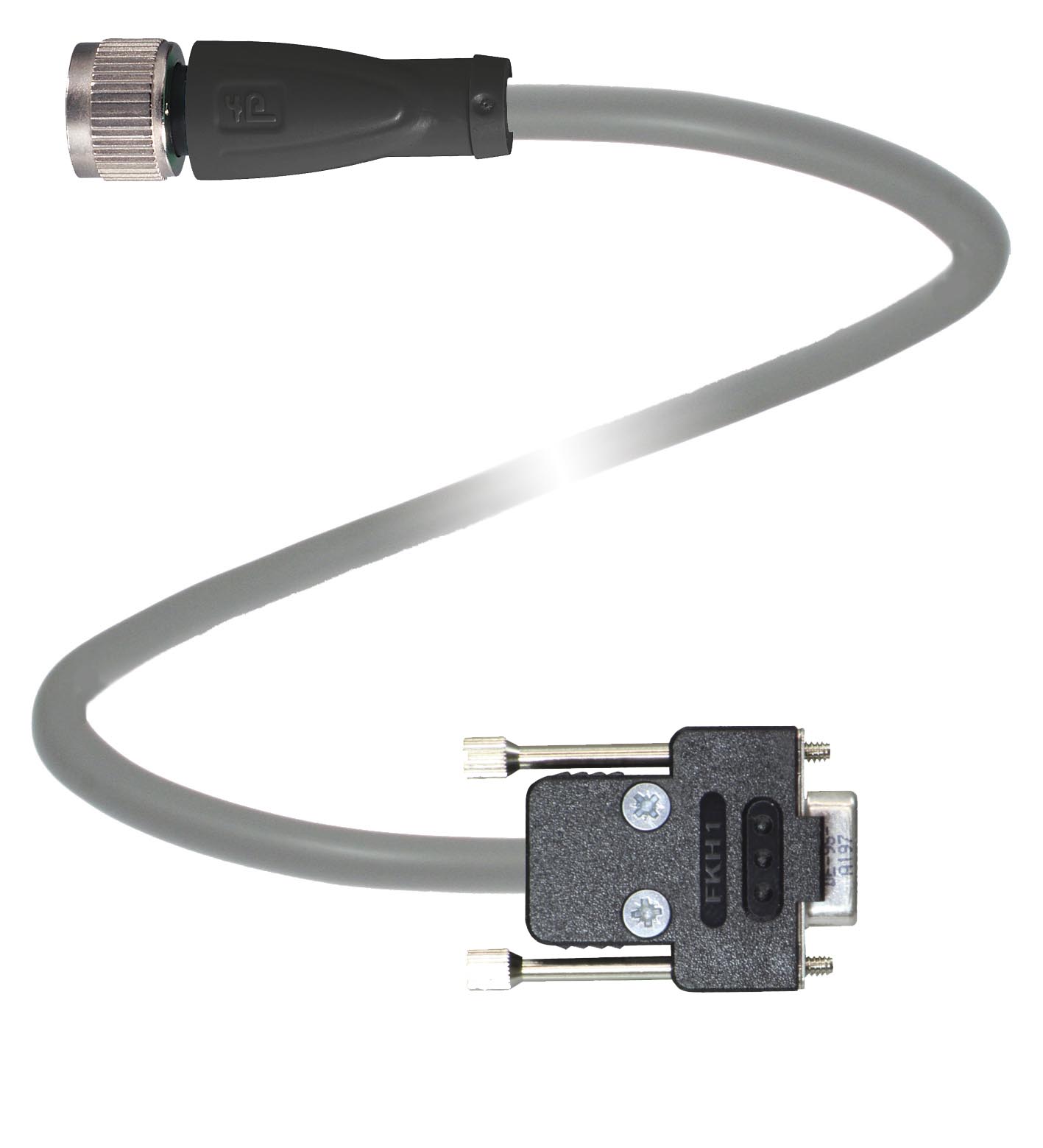

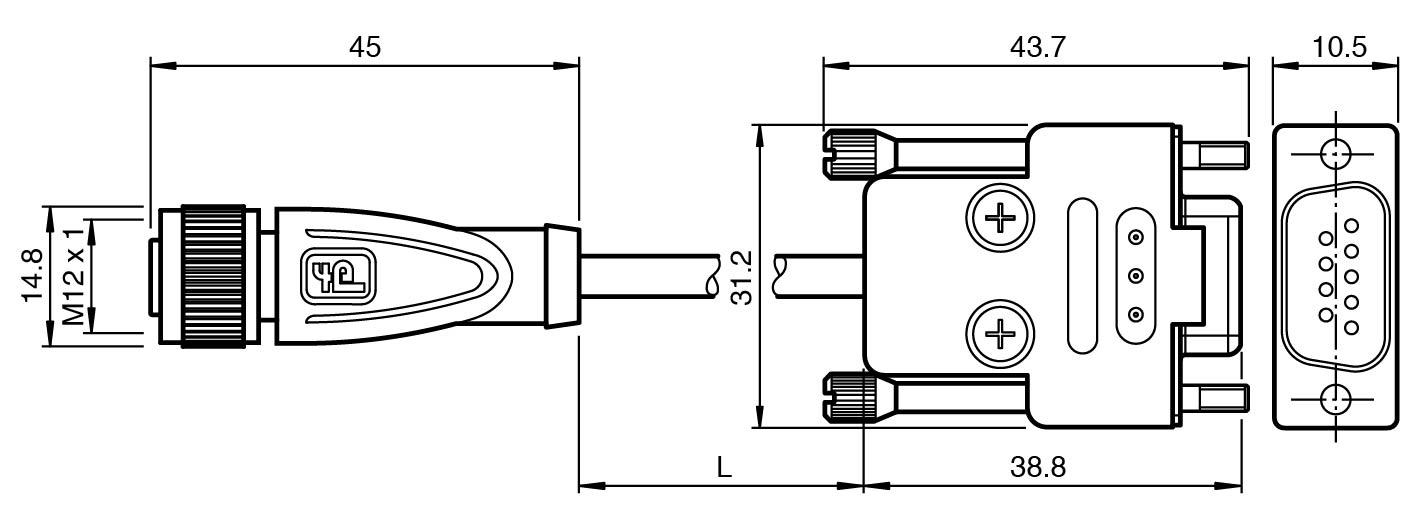

V15-G-2M-PVC-SUBD9 适配器缆线

订货号: 270509
产品分类: 连接技术

适配器缆线 M12 插座直头 A 型 5 针转 Sub-D 插头 9 针，PVC 灰色缆线

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码	连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码
连接器 2	连接器 2
连接公头连接器结构类型Sub-D样式直型锁定螺钉连接针脚数9	连接公头连接器结构类型Sub-D样式直型锁定螺钉连接针脚数9
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	5
编码	A 码
连接	公头连接器
结构类型	Sub-D
样式	直型
锁定	螺钉连接
针脚数	9
工作电压	最大 36 V DC
工作电流	最大 1,5 A
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101 连接器 Sub-D : IEC 807-2
环境温度	环境温度
连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-25 ... 80 °C (-13 ... 176 °F)固定缆线-40 ... 70 °C (-40 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F)	连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-25 ... 80 °C (-13 ... 176 °F)固定缆线-40 ... 70 °C (-40 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F)
污染程度	1
连接器 1	-40 ... 90 °C (-40 ... 194 °F)
连接器 2	-25 ... 80 °C (-13 ... 176 °F)
固定缆线	-40 ... 70 °C (-40 ... 158 °F)
柔性电缆	-5 ... 70 °C (23 ... 158 °F)
连接器 1	连接器 1
拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100防护等级IP67 / IP68 / IP69	拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100防护等级IP67 / IP68 / IP69
连接器 2	连接器 2
防松弛螺丝 UNC 4-40配接次数min. 100防护等级IP20	防松弛螺丝 UNC 4-40配接次数min. 100防护等级IP20
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式护套剥离力max. 80 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数5线芯横截面积0,34 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色 5 号芯：灰色内芯构造19 x 0,15 mm ∅长度L2 m电缆代码Li Y YM 5 x 0.34	护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式护套剥离力max. 80 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数5线芯横截面积0,34 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色 5 号芯：灰色内芯构造19 x 0,15 mm ∅长度L2 m电缆代码Li Y YM 5 x 0.34
质量	105,7 g
拧紧扭矩	0,6 Nm
防松弛	可用
工具安装	直纹滚花
配接次数	min. 100
防护等级	IP67 / IP68 / IP69
防松弛	螺丝 UNC 4-40
配接次数	min. 100
防护等级	IP20
护套直径	4,8 mm
弯曲半径	> 10 x 电缆直径，活动式
护套剥离力	max. 80 N / 300 mm
护套颜色	灰色（类似于 RAL 7001）
芯数	5
线芯横截面积	0,34 mm2
芯颜色	1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色 5 号芯：灰色
内芯构造	19 x 0,15 mm ∅
长度	2 m
电缆代码	Li Y YM 5 x 0.34
连接器 1	连接器 1
滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-2	滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-2
连接器 2	连接器 2
主体锌压铸件，镀镍接触表面金易燃性V-0	主体锌压铸件，镀镍接触表面金易燃性V-0
电缆	电缆
护套PVC磁芯绝缘PVC易燃性阻燃性	护套PVC磁芯绝缘PVC易燃性阻燃性
滚花螺钉连接	锌压铸件，镀镍
主体	TPU，黑色
接触表面	金
易燃性	V-2
主体	锌压铸件，镀镍
接触表面	金
易燃性	V-0
护套	PVC
磁芯绝缘	PVC
易燃性	阻燃性
