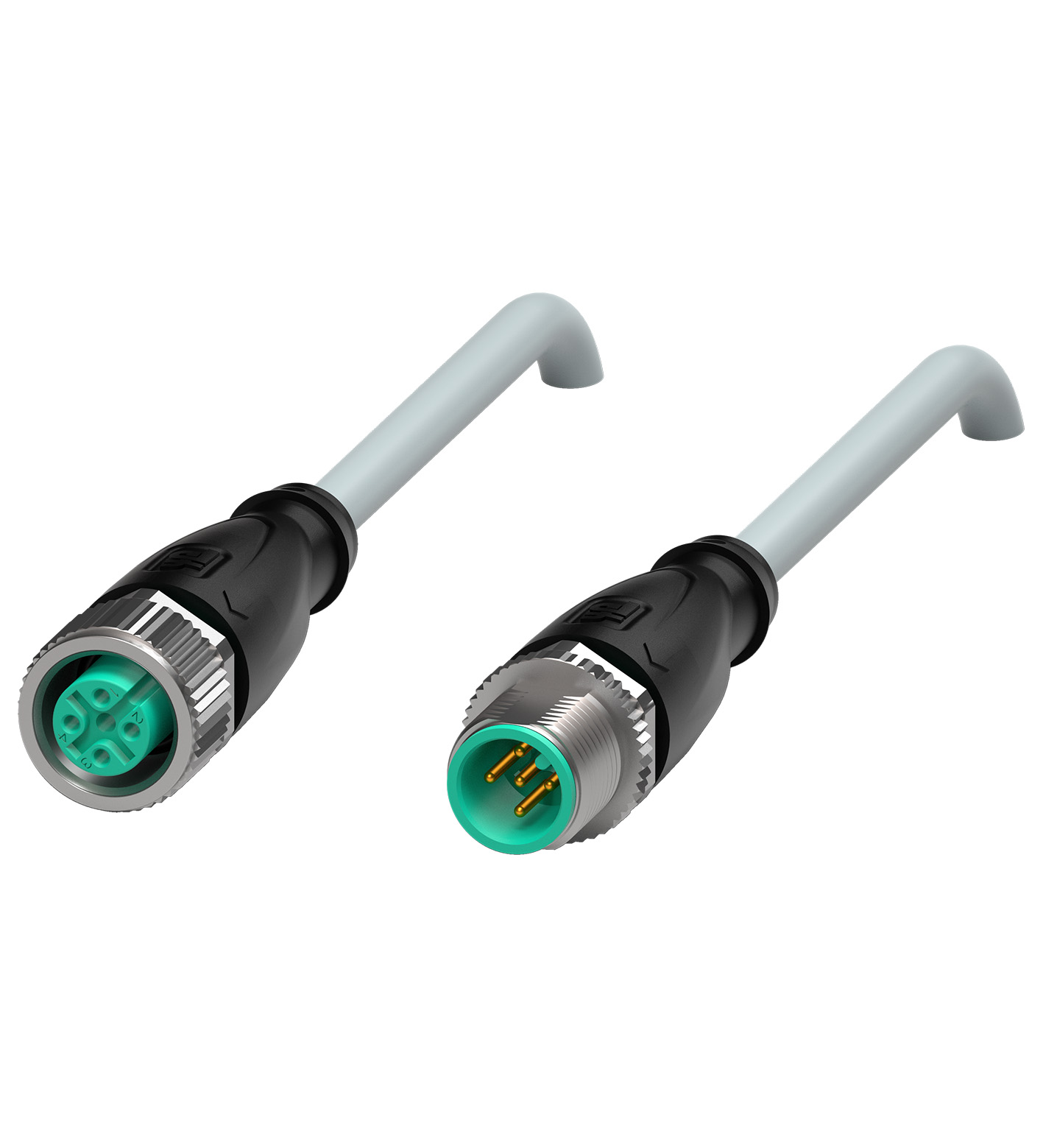

产品数据表
Datasheet
可下载打开资料

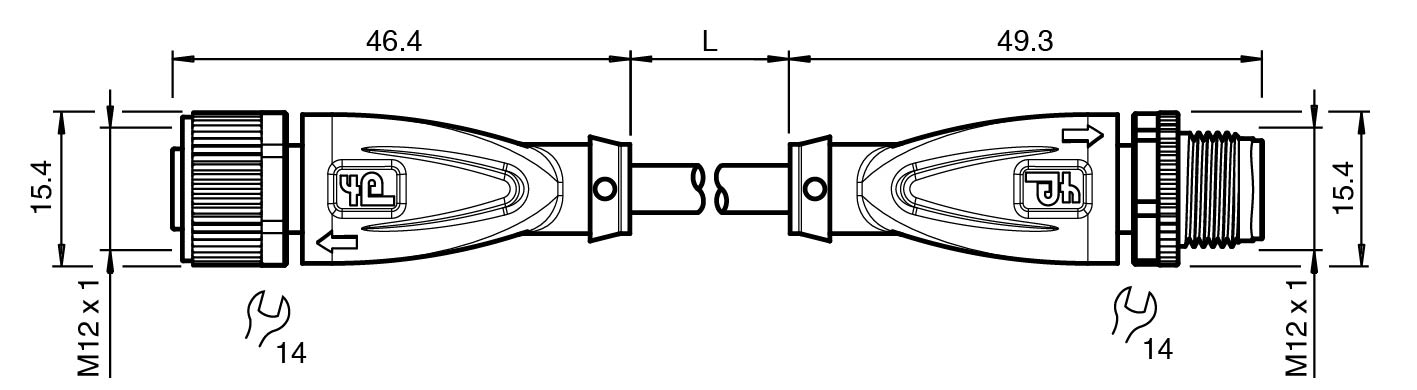

TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | A 码 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 最大 1 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | IEC 60332-1-2 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) | 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -5 ... 70 °C (23 ... 158 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP66 / IP68 / IP69 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径5,8 mm弯曲半径> 15 倍缆线直径，活动 > 6 倍缆线直径，固定式护套颜色灰色（类似于 RAL 7032）芯数6线芯横截面积0,14 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 未使用内芯构造3 x 2 x 0.14 mm2 （双绞线） ， 整体屏蔽屏蔽镀锡铜丝编织长度L3 m电缆代码Li Y CY 3 x 2 x 0.14 | 护套直径5,8 mm弯曲半径> 15 倍缆线直径，活动 > 6 倍缆线直径，固定式护套颜色灰色（类似于 RAL 7032）芯数6线芯横截面积0,14 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 未使用内芯构造3 x 2 x 0.14 mm2 （双绞线） ， 整体屏蔽屏蔽镀锡铜丝编织长度L3 m电缆代码Li Y CY 3 x 2 x 0.14 |
| 质量 | 170,26 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 5,8 mm |
| 弯曲半径 | > 15 倍缆线直径，活动 > 6 倍缆线直径，固定式 |
| 护套颜色 | 灰色（类似于 RAL 7032） |
| 芯数 | 6 |
| 线芯横截面积 | 0,14 mm2 |

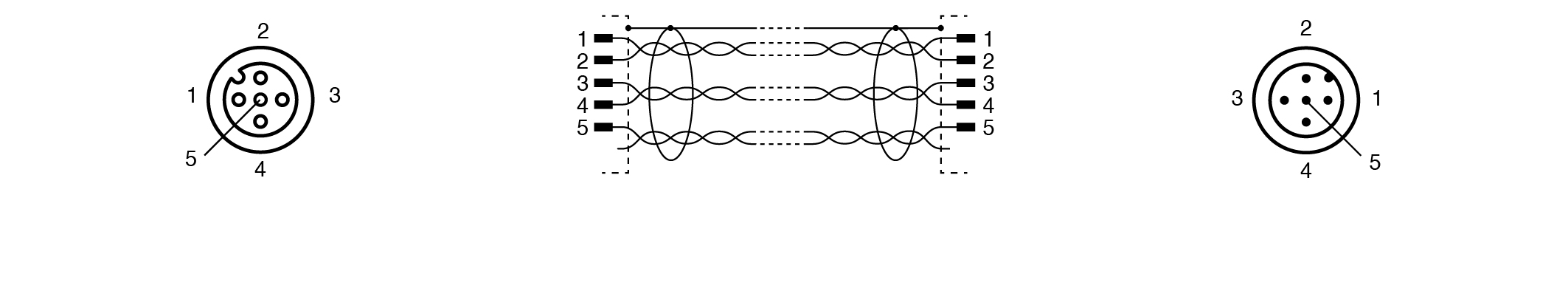

| 芯颜色 | 1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 未使用 |
| 内芯构造 | 3 x 2 x 0.14 mm2 （双绞线） ， 整体屏蔽 |
| 屏蔽 | 镀锡铜丝编织 |
| 长度 | 3 m |
| 电缆代码 | Li Y CY 3 x 2 x 0.14 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 |
| 电缆 | 电缆 |
| 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 | 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | FKM |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 护套 | PVC |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PVC |
| 易燃性 | 阻燃性 |
| 缆线标记套管 | 2x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
