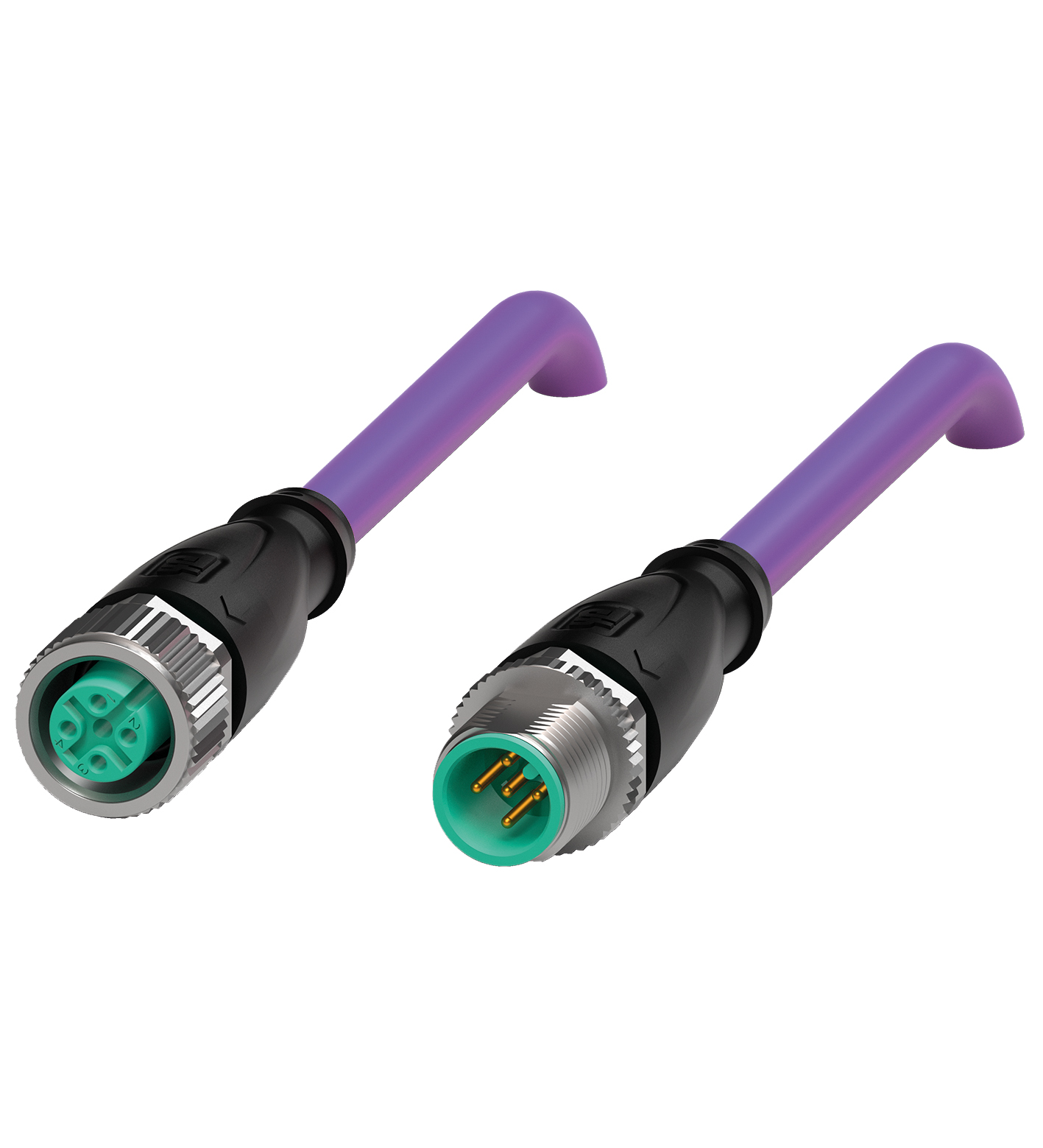

产品数据表
Datasheet
已就绪 · 可下载下载文件

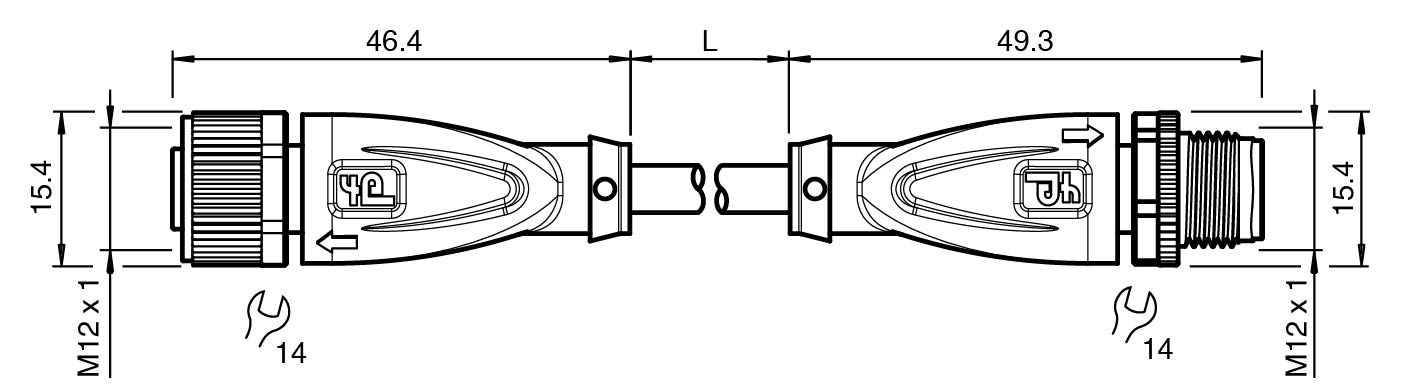

TECHNICAL DATA
规格参数
通用规格

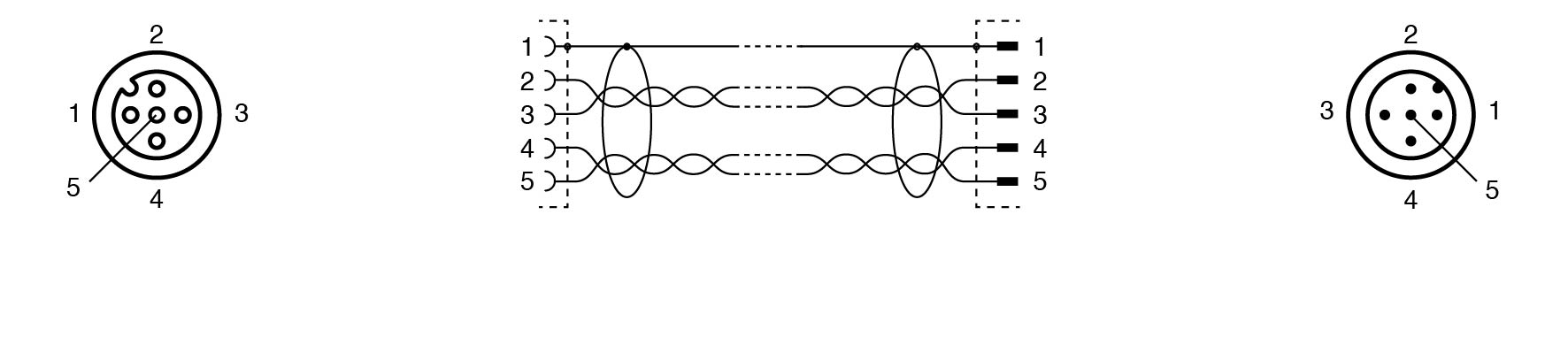

| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | A 码 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 测试电压 | 芯/芯：3000 V（1 分钟） 芯/屏蔽：3000 V（1 分钟） |
| 工作电流 | 最大 4 A |
| 特性阻抗 | 120 Ω ±12 Ω (1 MHz) |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | IEC 60332-1-2 / UL 2556 FT2 / ISO 6722-1 5.22 (UN ECE-R 118.01) |
| 无卤 | IEC 60754-1 |
| 额定电阻 | DIN EN 60811-2-1 |
| 耐油 | DIN EN 60811-2-1 |
| UL 认证 | CMX 认证 （缆线） |
| UL 文件编号 | E231213 |
| 环境温度 | 环境温度 |
| 插塞式连接器-25 ... 90 °C (-13 ... 194 °F)固定缆线-20 ... 80 °C (-4 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) | 插塞式连接器-25 ... 90 °C (-13 ... 194 °F)固定缆线-20 ... 80 °C (-4 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -25 ... 90 °C (-13 ... 194 °F) |
| 固定缆线 | -20 ... 80 °C (-4 ... 176 °F) |
| 柔性电缆 | -20 ... 80 °C (-4 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至针脚 1 和螺钉连接 | 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至针脚 1 和螺钉连接 |
| 防护等级 | IP66 / IP68 / IP69 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径6,1 mm弯曲半径> 8 倍缆线直径，活动 > 4 倍缆线直径，固定式护套剥离力max. 60 N / 100 mm护套颜色紫色（与 RAL 4001 相似）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 红色 2 号芯： 黑色 3 号芯： 白色 4 号芯： 蓝色内芯构造7 x 0,254 mm ∅ 双绞线到双绞四线屏蔽镀锡铜丝编织，80 % 覆盖率长度L0,5 m电缆代码Li 9Y 11Y 4 x 0.34 | 护套直径6,1 mm弯曲半径> 8 倍缆线直径，活动 > 4 倍缆线直径，固定式护套剥离力max. 60 N / 100 mm护套颜色紫色（与 RAL 4001 相似）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 红色 2 号芯： 黑色 3 号芯： 白色 4 号芯： 蓝色内芯构造7 x 0,254 mm ∅ 双绞线到双绞四线屏蔽镀锡铜丝编织，80 % 覆盖率长度L0,5 m电缆代码Li 9Y 11Y 4 x 0.34 |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 3000000运动速度max. 2,5 m/s加速度max. 12 m/s2 | 牵引链循环min. 3000000运动速度max. 2,5 m/s加速度max. 12 m/s2 |
| 质量 | 54 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至针脚 1 和螺钉连接 |
| 护套直径 | 6,1 mm |
| 弯曲半径 | > 8 倍缆线直径，活动 > 4 倍缆线直径，固定式 |
| 护套剥离力 | max. 60 N / 100 mm |
| 护套颜色 | 紫色（与 RAL 4001 相似） |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |
| 芯颜色 | 1 号芯： 红色 2 号芯： 黑色 3 号芯： 白色 4 号芯： 蓝色 |
| 内芯构造 | 7 x 0,254 mm ∅ 双绞线到双绞四线 |
| 屏蔽 | 镀锡铜丝编织，80 % 覆盖率 |
| 长度 | 0,5 m |
| 电缆代码 | Li 9Y 11Y 4 x 0.34 |
| 牵引链循环 | min. 3000000 |
| 运动速度 | max. 2,5 m/s |
| 加速度 | max. 12 m/s2 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐盐水是耐油是耐微生物是耐水解是易燃性VW-1 符合 UN ECE-R 118.01 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐盐水是耐油是耐微生物是耐水解是易燃性VW-1 符合 UN ECE-R 118.01 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | FKM |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐盐水 | 是 |
| 耐油 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | VW-1 符合 UN ECE-R 118.01 |
