倍加福

V15-W-PG7

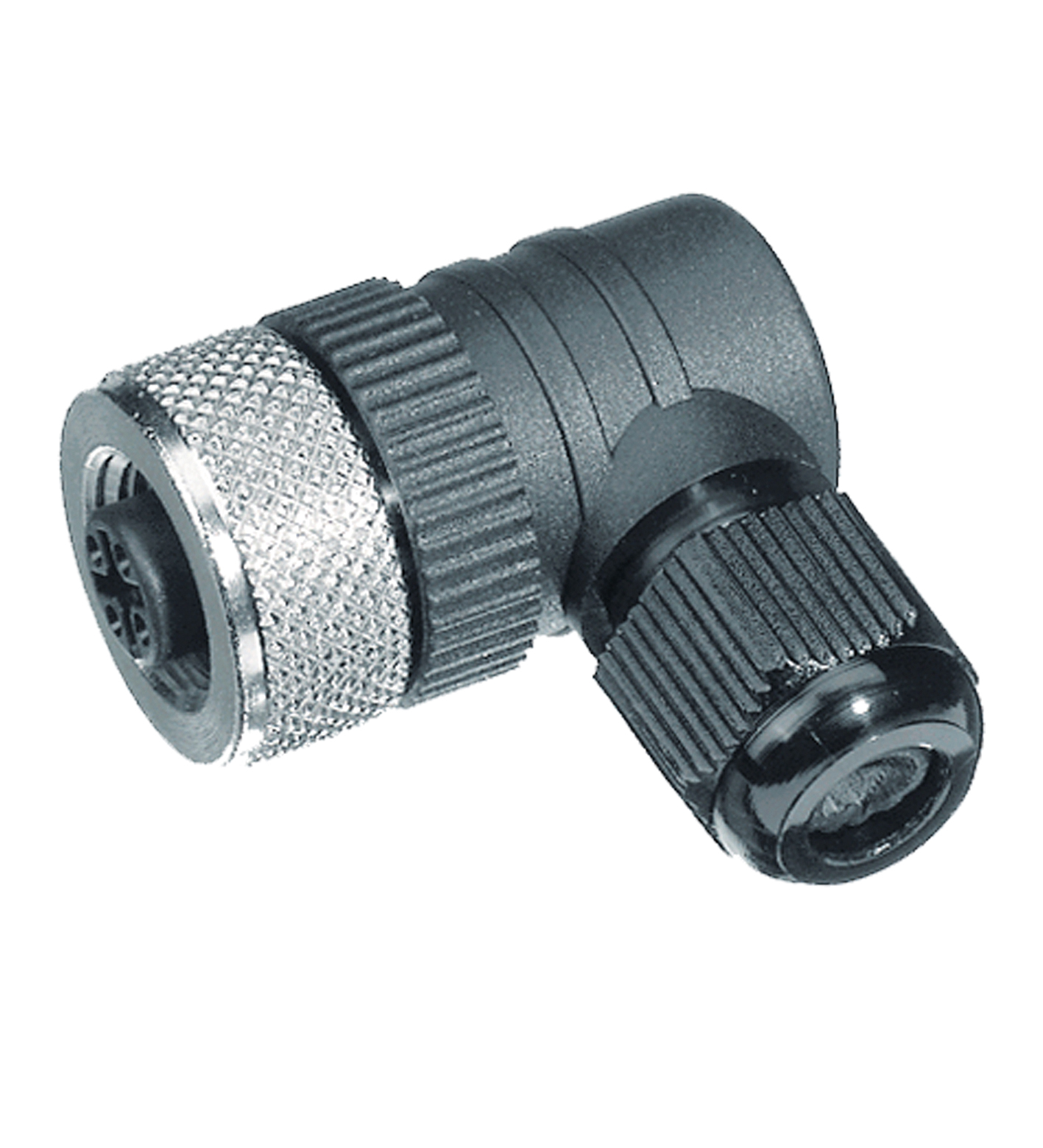

V15-W-PG7 母头电缆套件，可现场连接

订货号: 70112082
产品分类: 现场连接器

母头连接器，M12 弯头 A 型 5 针，可现场连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直角锁定螺钉连接针脚数5编码A 码定制编码式，可旋转，步长为 90°	连接插座结构类型M12样式直角锁定螺钉连接针脚数5编码A 码定制编码式，可旋转，步长为 90°
连接	插座
结构类型	M12
样式	直角
锁定	螺钉连接
针脚数	5
编码	A 码
定制	编码式，可旋转，步长为 90°
工作电压	最大 48 V AC / 60 V DC
工作电流	最大 4 A
体积电阻	< 10 mΩ
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
环境温度	-28 ... 90 °C (-18,4 ... 194 °F) ，注意降额
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩1,5 ... 1,6 Nm工具安装直纹滚花配接次数min. 50	拧紧扭矩1,5 ... 1,6 Nm工具安装直纹滚花配接次数min. 50
防护等级	IP65
连接	螺丝接线端子，用于最大 0.75 mm2 / AWG 18
电缆	电缆
护套直径4 ...6 mm线芯横截面积0,75 mm2 / 18 AWG 最大	护套直径4 ...6 mm线芯横截面积0,75 mm2 / 18 AWG 最大
质量	28,9 g
拧紧扭矩	1,5 ... 1,6 Nm
工具安装	直纹滚花
配接次数	min. 50
护套直径	4 ...6 mm
线芯横截面积	0,75 mm2 / 18 AWG 最大
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体PBT，黑色密封件NBR ， FKM接触表面铜锡锌	滚花螺钉连接锌压铸件，镀镍主体PBT，黑色密封件NBR ， FKM接触表面铜锡锌
滚花螺钉连接	锌压铸件，镀镍
主体	PBT，黑色
密封件	NBR ， FKM
接触表面	铜锡锌

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
