TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|

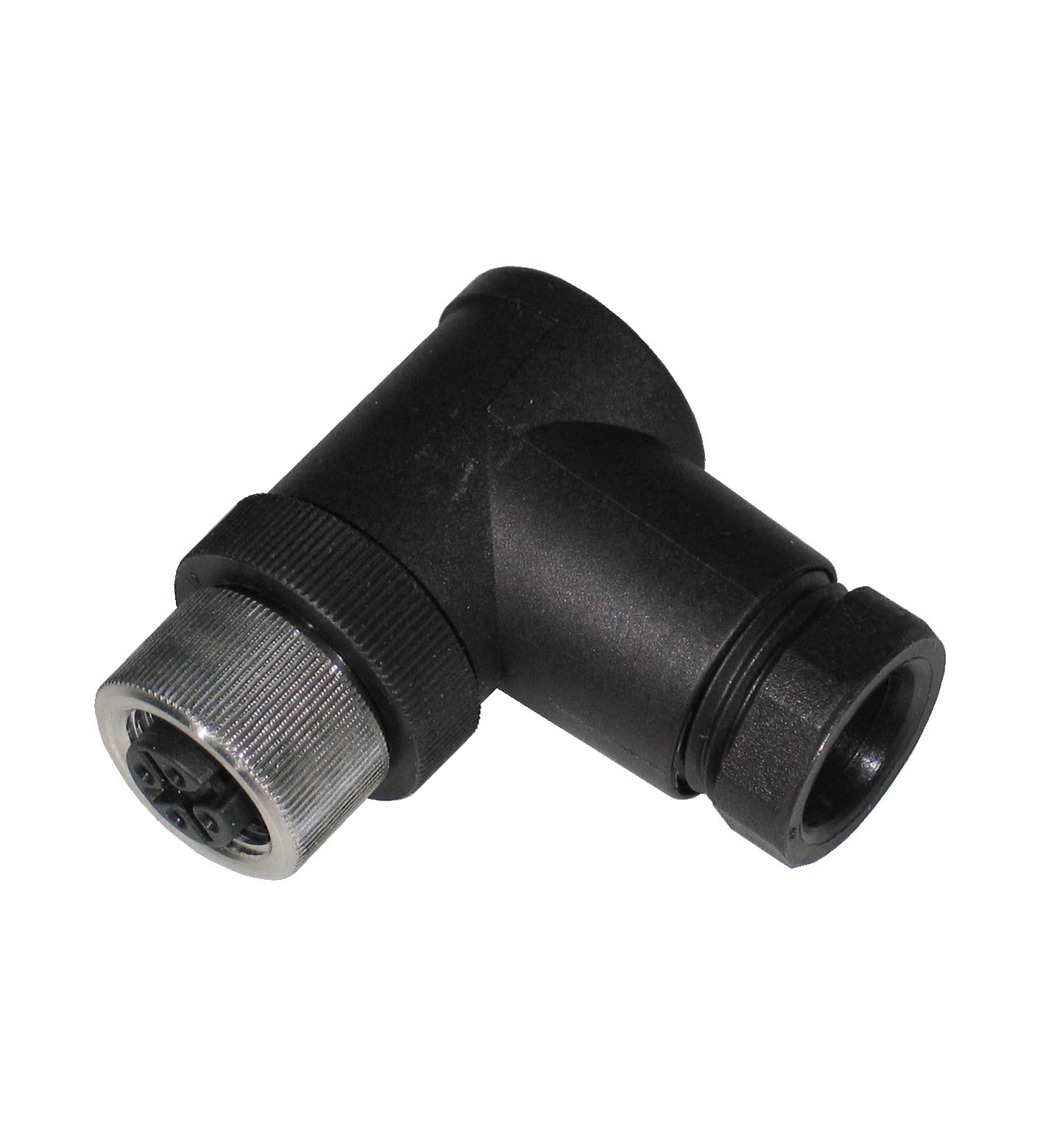

| 连接插座结构类型M12样式直角锁定螺钉连接针脚数5编码A 码定制编码式，可旋转，步长为 90° | 连接插座结构类型M12样式直角锁定螺钉连接针脚数5编码A 码定制编码式，可旋转，步长为 90° |
| 连接 | 插座 |

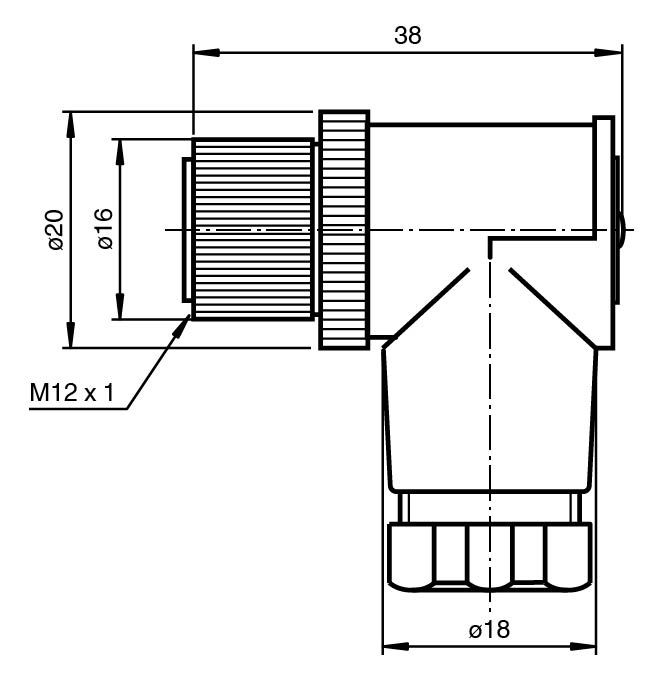

| 结构类型 | M12 |
| 样式 | 直角 |
| 锁定 | 螺钉连接 |

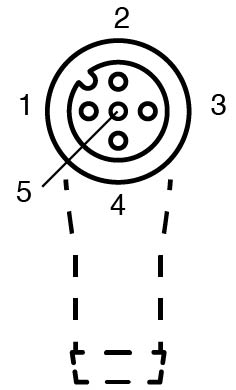

| 针脚数 | 5 |
| 编码 | A 码 |
| 定制 | 编码式，可旋转，步长为 90° |
| 工作电压 | 最大 30 V DC |
| 工作电流 | 最大 4 A |
| 浪涌保护 | 类别 II |
| 绝缘电阻 | min. 100 MΩ |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| UL 认证 | UL 认证 |
| 最大允许工作电流max. 3 A | 最大允许工作电流max. 3 A |
| UL 文件编号 | E363587 |
| 最大允许工作电流 | max. 3 A |
| 环境温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm工具安装直纹滚花配接次数min. 100 | 拧紧扭矩0,6 Nm工具安装直纹滚花配接次数min. 100 |
| 防护等级 | IP67 |
| 连接 | 螺丝接线端子，用于最大 0.75 mm2 / AWG 18 PG9 电缆密封接头 |
| 电缆 | 电缆 |
| 护套直径6 ...8 mm线芯横截面积0,75 mm2 / 18 AWG 最大 | 护套直径6 ...8 mm线芯横截面积0,75 mm2 / 18 AWG 最大 |
| 安装 | 螺丝接线端子 0.4 Nm 压力螺母 1 Nm 主体 1 Nm |
| 质量 | 22,9 g |
| 拧紧扭矩 | 0,6 Nm |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |
| 护套直径 | 6 ...8 mm |
| 线芯横截面积 | 0,75 mm2 / 18 AWG 最大 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接不锈钢 1.4305 / AISI 303主体PA接触表面镀金 (Au) | 滚花螺钉连接不锈钢 1.4305 / AISI 303主体PA接触表面镀金 (Au) |
| 滚花螺钉连接 | 不锈钢 1.4305 / AISI 303 |
| 主体 | PA |
| 接触表面 | 镀金 (Au) |
