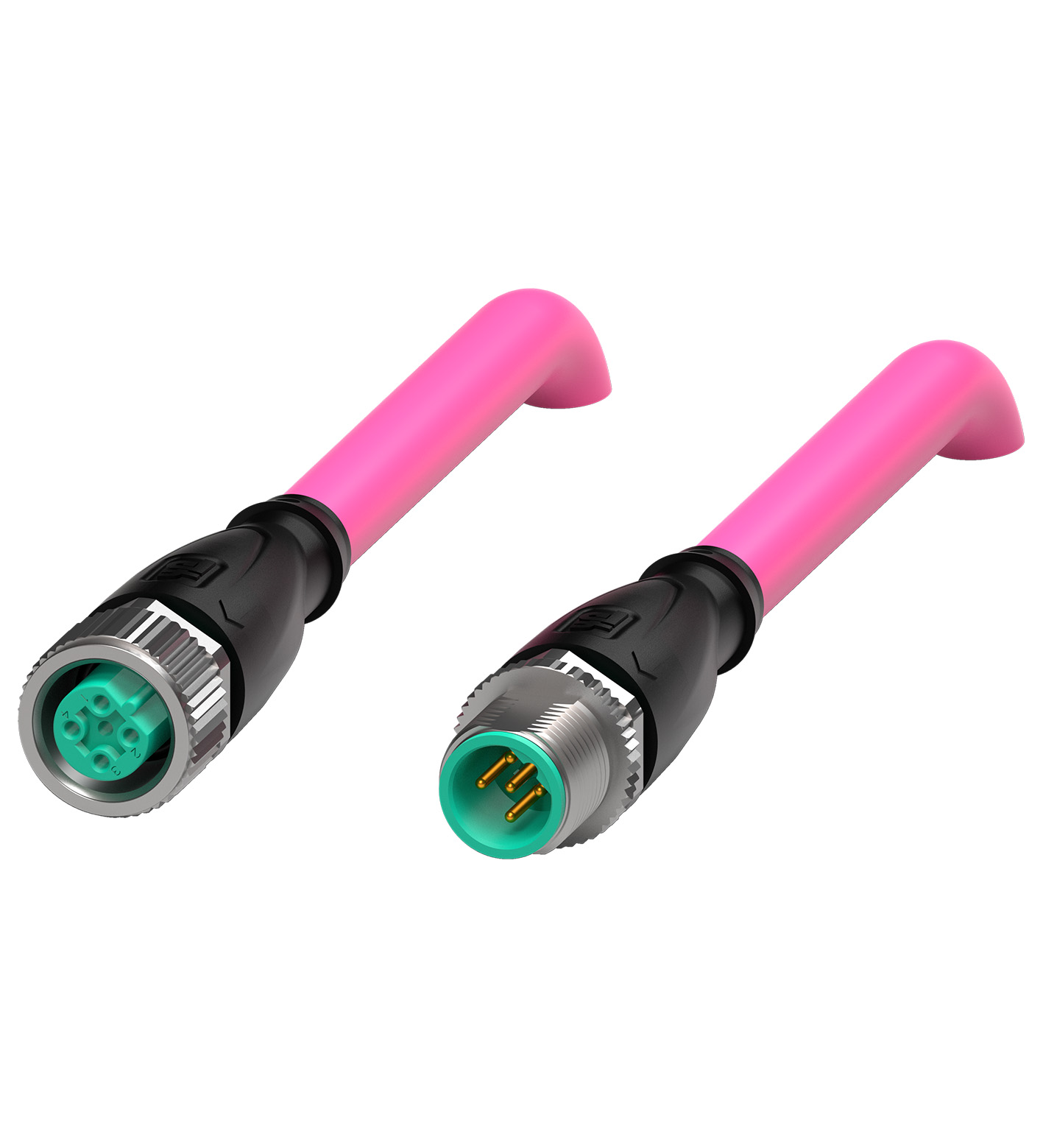

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

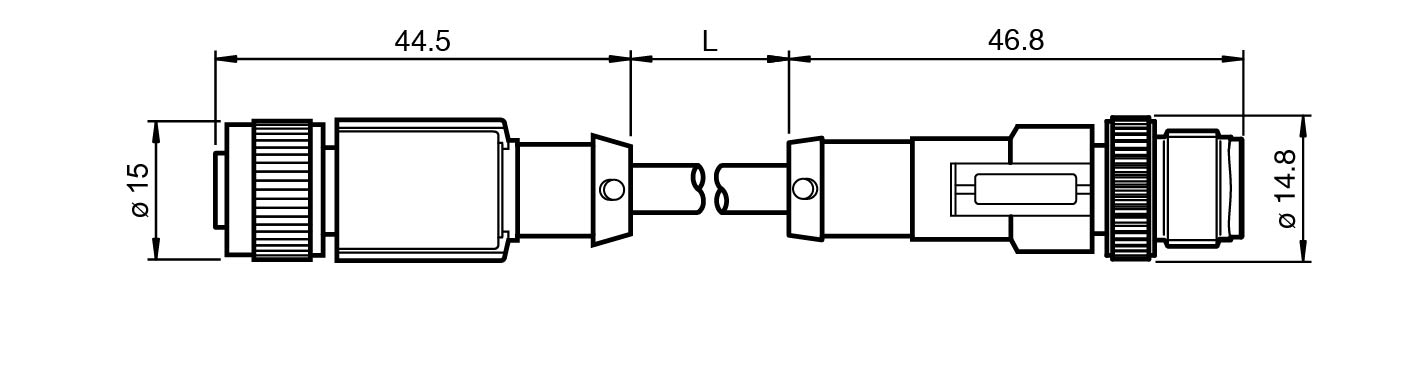

| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码B 型 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码B 型 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码B 型 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码B 型 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | B 型 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | B 型 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | UL 1581；DIN EN 60332-1-2 |
| 无卤 | DIN VDE 0472-815 IEC 60754-1 |
| 环境温度 | 环境温度 |
| 插塞式连接器-25 ... 90 °C (-13 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-30 ... 80 °C (-22 ... 176 °F) | 插塞式连接器-25 ... 90 °C (-13 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-30 ... 80 °C (-22 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -25 ... 90 °C (-13 ... 194 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -30 ... 80 °C (-22 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花配接次数min. 100屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花配接次数min. 100屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP65/IP67/IP68 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径7,8 mm弯曲半径最小 40 mm ， 激活最小 65 mm ， 固定安装护套颜色紫色（与 RAL 4001 相似）芯数2线芯横截面积0,25 mm2芯颜色2 号芯： 绿色 4 号芯： 红色内芯构造19 x 0,13 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L7 m | 护套直径7,8 mm弯曲半径最小 40 mm ， 激活最小 65 mm ， 固定安装护套颜色紫色（与 RAL 4001 相似）芯数2线芯横截面积0,25 mm2芯颜色2 号芯： 绿色 4 号芯： 红色内芯构造19 x 0,13 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L7 m |
| 质量 | 456 g |
| 拧紧扭矩 | 0,4 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 7,8 mm |
| 弯曲半径 | 最小 40 mm ， 激活最小 65 mm ， 固定安装 |
| 护套颜色 | 紫色（与 RAL 4001 相似） |
| 芯数 | 2 |
| 线芯横截面积 | 0,25 mm2 |

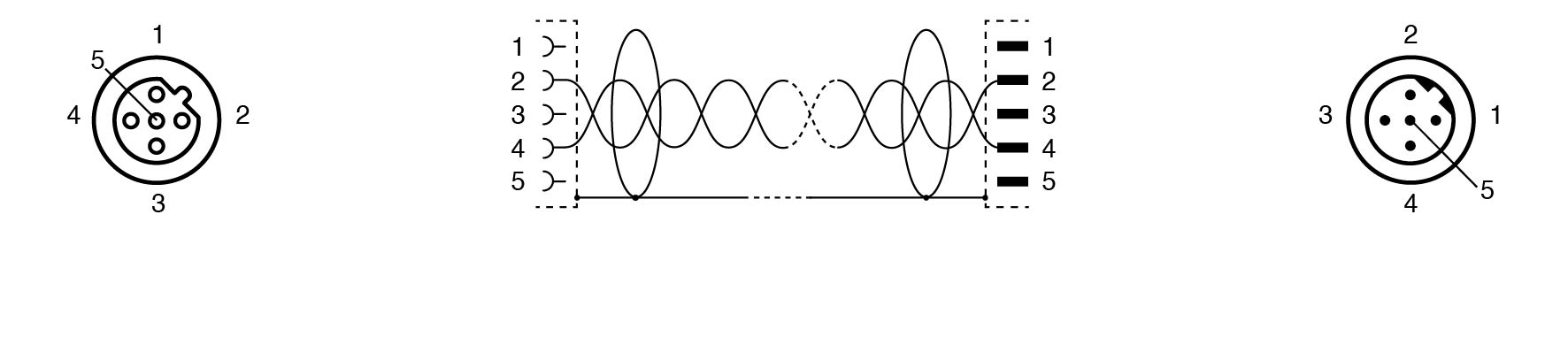

| 芯颜色 | 2 号芯： 绿色 4 号芯： 红色 |
| 内芯构造 | 19 x 0,13 mm ∅ |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |
| 长度 | 7 m |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件NBR接触表面镍/金易燃性V-0 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件NBR接触表面镍/金易燃性V-0 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP易燃性FT1 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP易燃性FT1 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | NBR |
| 接触表面 | 镍/金 |
| 易燃性 | V-0 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 易燃性 | FT1 |
| 缆线标记套管 | 2x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
