倍加福

V15B-W-ABG-PG9

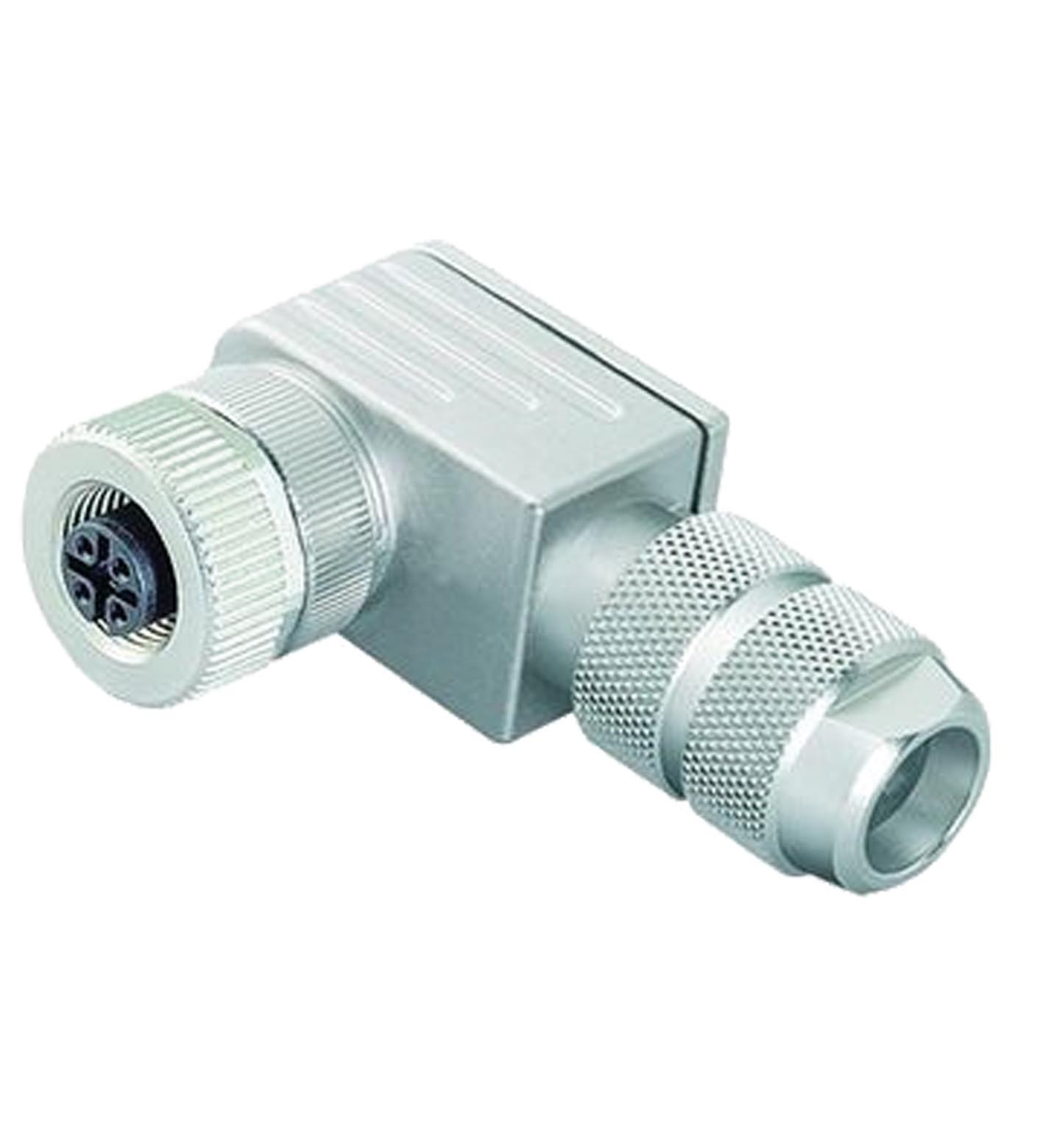

V15B-W-ABG-PG9 母头电缆套件，可现场连接

订货号: 211365
产品分类: 现场连接器

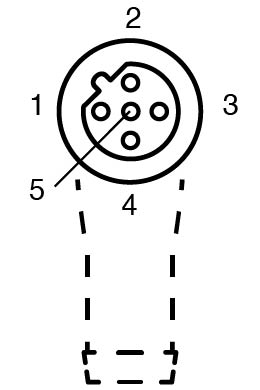

母头连接器，M12 弯头 B 型 5 针，适用的缆线直径为 6 - 8 mm，带屏蔽，可现场连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直角锁定螺钉连接针脚数5编码B 型定制编码式，可旋转，步长为 90°	连接插座结构类型M12样式直角锁定螺钉连接针脚数5编码B 型定制编码式，可旋转，步长为 90°
连接	插座
结构类型	M12
样式	直角
锁定	螺钉连接
针脚数	5
编码	B 型
定制	编码式，可旋转，步长为 90°
工作电压	最大 48 V AC / 60 V DC
工作电流	最大 4 A
绝缘电阻	min. 10000 MΩ
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
UL 文件编号	E363587
环境温度	-40 ... 85 °C (-40 ... 185 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 50屏蔽虹膜弹簧屏蔽	拧紧扭矩0,6 Nm工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 50屏蔽虹膜弹簧屏蔽
防护等级	IP67
连接	螺丝接线端子，用于最大 0.75 mm2 / AWG 18
电缆	电缆
护套直径6 ...8 mm线芯横截面积0,75 mm2 / 18 AWG 最大	护套直径6 ...8 mm线芯横截面积0,75 mm2 / 18 AWG 最大
质量	70,76 g
拧紧扭矩	0,6 Nm
工具安装	直纹滚花，六角螺母 SW = 18 mm
配接次数	min. 50
屏蔽	虹膜弹簧屏蔽
护套直径	6 ...8 mm
线芯横截面积	0,75 mm2 / 18 AWG 最大
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍接触表面金	滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍接触表面金
滚花螺钉连接	锌压铸件，镀镍
主体	锌压铸件，镀镍
接触表面	金

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
