产品数据表
Datasheet
已就绪 · 可下载下载文件

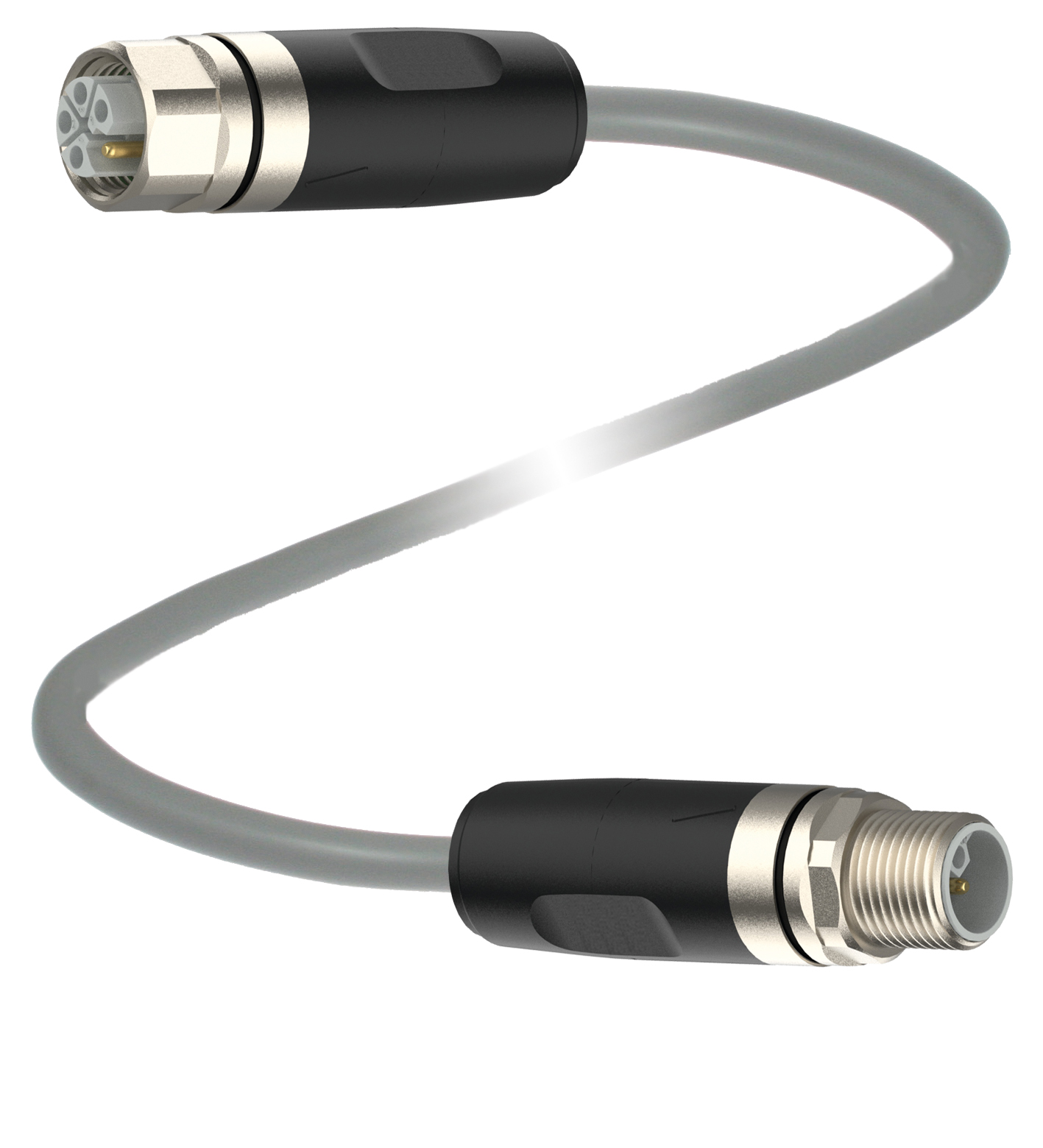

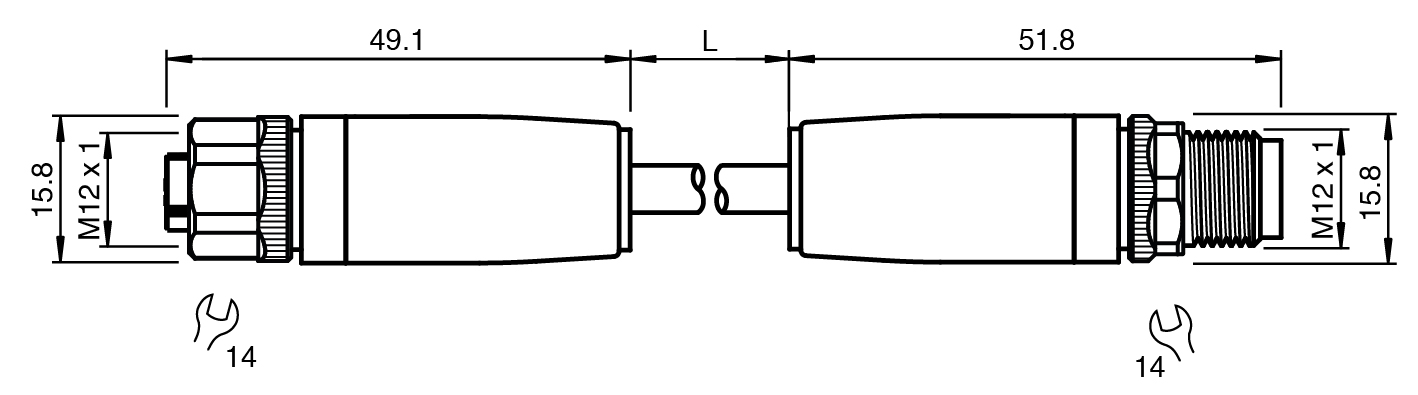

TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码L 型 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码L 型 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码L 型 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码L 型 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | L 型 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | L 型 |
| 工作电压 | 最大 48 V AC / 63 V DC |
| 工作电流 | 最大 16 A |
| 额定绝缘电压 | 600 V AC |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-111 |
| 易燃性 | IEC 60332-1-2 |
| 无卤 | DIN VDE 0472-815 |
| 耐油 | DIN EN 60811-404 |
| UL 认证 | AWM STYLE 20939 80°C 600V VW-1 （缆线） |
| UL 文件编号 | E520151 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 125 °C (-40 ... 257 °F) 注意降额固定缆线-40 ... 90 °C (-40 ... 194 °F) UL -40 ... 80 °C (-40 ... 176 °F)柔性电缆-30 ... 90 °C (-22 ... 194 °F) UL -30 ... 80 °C (-22 ... 176 °F) | 插塞式连接器-40 ... 125 °C (-40 ... 257 °F) 注意降额固定缆线-40 ... 90 °C (-40 ... 194 °F) UL -40 ... 80 °C (-40 ... 176 °F)柔性电缆-30 ... 90 °C (-22 ... 194 °F) UL -30 ... 80 °C (-22 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 125 °C (-40 ... 257 °F) 注意降额 |
| 固定缆线 | -40 ... 90 °C (-40 ... 194 °F) UL -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -30 ... 90 °C (-22 ... 194 °F) UL -30 ... 80 °C (-22 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm工具安装直纹滚花 和 六角螺母 SW = 14 mm配接次数min. 100 | 拧紧扭矩0,6 Nm工具安装直纹滚花 和 六角螺母 SW = 14 mm配接次数min. 100 |
| 防护等级 | IP65 / IP67 / IP69 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径8 mm弯曲半径> 7.5 倍缆线直径，移动式 > 4 倍缆线直径，固定式护套颜色灰色（类似于 RAL 7032）芯数5线芯横截面积1,5 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色内芯构造30 x 0,25 mm ∅长度L3 m电缆代码Li 9Y 11Y 5 x 1,50 | 护套直径8 mm弯曲半径> 7.5 倍缆线直径，移动式 > 4 倍缆线直径，固定式护套颜色灰色（类似于 RAL 7032）芯数5线芯横截面积1,5 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色内芯构造30 x 0,25 mm ∅长度L3 m电缆代码Li 9Y 11Y 5 x 1,50 |
| 拖链适用性 | 拖链适用性 |
| 测试温度-20 ... 60 °C (-4 ... 140 °F)牵引链循环min. 10000000运动速度max. 5 m/s导线距离最长 5 m加速度max. 50 m/s2扭转循环min. 5000000扭转应力± 30 °/m | 测试温度-20 ... 60 °C (-4 ... 140 °F)牵引链循环min. 10000000运动速度max. 5 m/s导线距离最长 5 m加速度max. 50 m/s2扭转循环min. 5000000扭转应力± 30 °/m |
| 拧紧扭矩 | 0,6 Nm |
| 工具安装 | 直纹滚花 和 六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 护套直径 | 8 mm |
| 弯曲半径 | > 7.5 倍缆线直径，移动式 > 4 倍缆线直径，固定式 |
| 护套颜色 | 灰色（类似于 RAL 7032） |
| 芯数 | 5 |
| 线芯横截面积 | 1,5 mm2 |

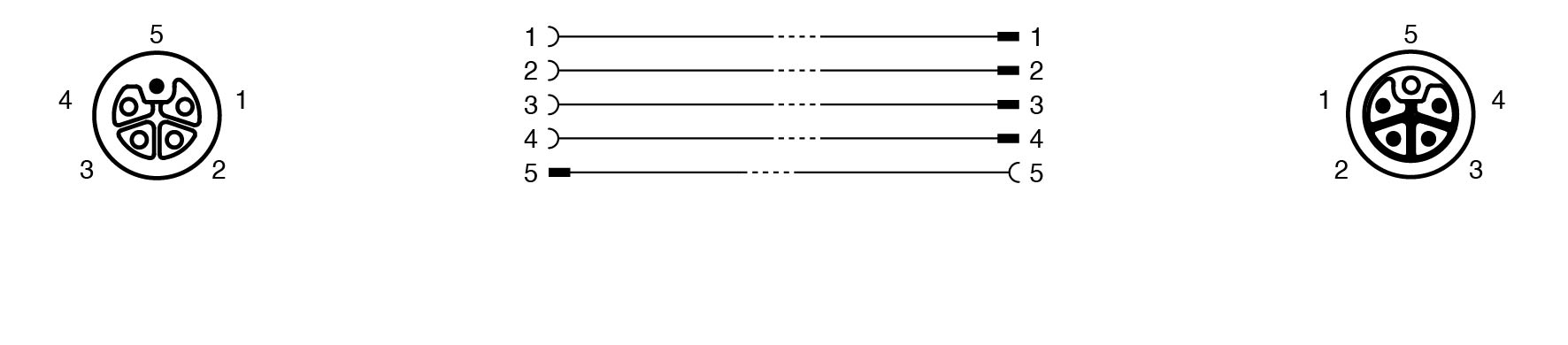

| 芯颜色 | 1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 5 号芯： 灰色 |
| 内芯构造 | 30 x 0,25 mm ∅ |
| 长度 | 3 m |
| 电缆代码 | Li 9Y 11Y 5 x 1,50 |
| 测试温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 牵引链循环 | min. 10000000 |
| 运动速度 | max. 5 m/s |
| 导线距离 | 最长 5 m |
| 加速度 | max. 50 m/s2 |
| 扭转循环 | min. 5000000 |
| 扭转应力 | ± 30 °/m |
| 无 LABS | 是 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPE，黑色密封件FKM接触表面铜/金易燃性HB | 滚花螺钉连接锌压铸件，镀镍主体TPE，黑色密封件FKM接触表面铜/金易燃性HB |
| 电缆 | 电缆 |
| 护套PUR线芯裸铜 (Cu)磁芯绝缘PP耐油是易燃性FT1 | 护套PUR线芯裸铜 (Cu)磁芯绝缘PP耐油是易燃性FT1 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPE，黑色 |
| 密封件 | FKM |
| 接触表面 | 铜/金 |
| 易燃性 | HB |
| 护套 | PUR |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐油 | 是 |
| 易燃性 | FT1 |
