倍加福

V15L-M16-500

V15L-M16-500 插座

订货号: 322924
产品分类: 面板插座

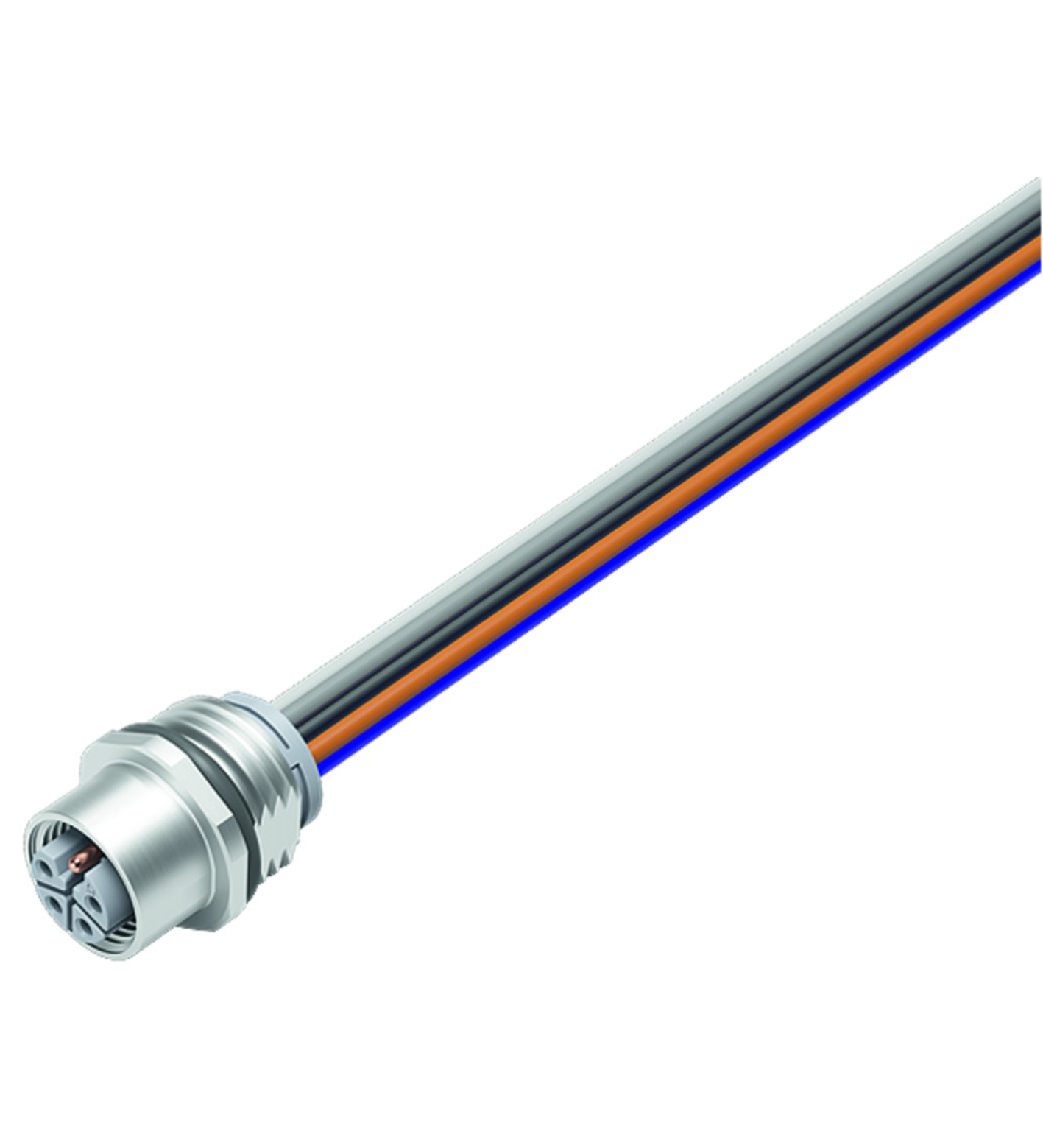

插座，M12 直头 L 型插口，5 针，单芯，M16 安装螺纹

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码L 型	连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码L 型
连接器 2	连接器 2
连接电缆尾部	连接电缆尾部
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	5
编码	L 型
连接	电缆尾部
额定电压	63 V
额定电流	12 A
浪涌保护	类别 III
绝缘电阻	min. 10000 MΩ
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-111
UL 文件编号	E363587
环境温度	-40 ... 105 °C (-40 ... 221 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm配接次数min. 100	拧紧扭矩0,6 Nm配接次数min. 100
防护等级	IP68
连接	柔性导线 (16 AWG)
电缆	电缆
芯数5线芯横截面积1,5 mm2 / 16 AWG芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色 5 号芯：灰色长度L500 m	芯数5线芯横截面积1,5 mm2 / 16 AWG芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色 5 号芯：灰色长度L500 m

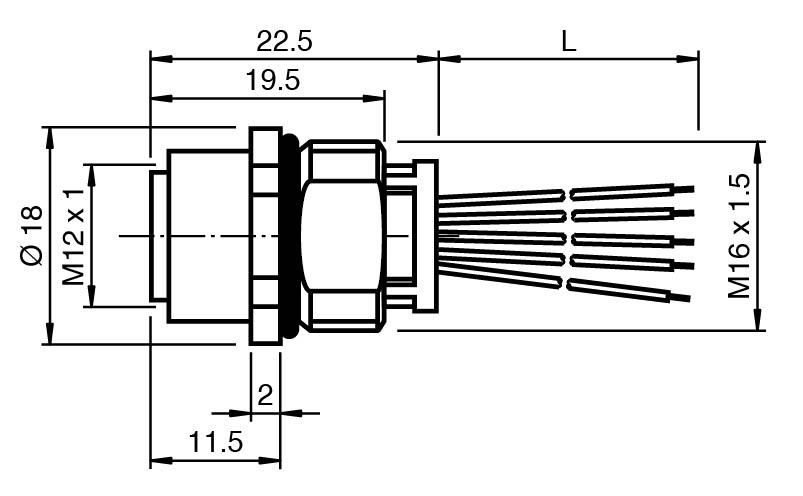

安装	前部安装 M16 ，拧紧扭矩: 1.25 Nm
质量	42,76 g
拧紧扭矩	0,6 Nm
配接次数	min. 100
芯数	5
线芯横截面积	1,5 mm2 / 16 AWG

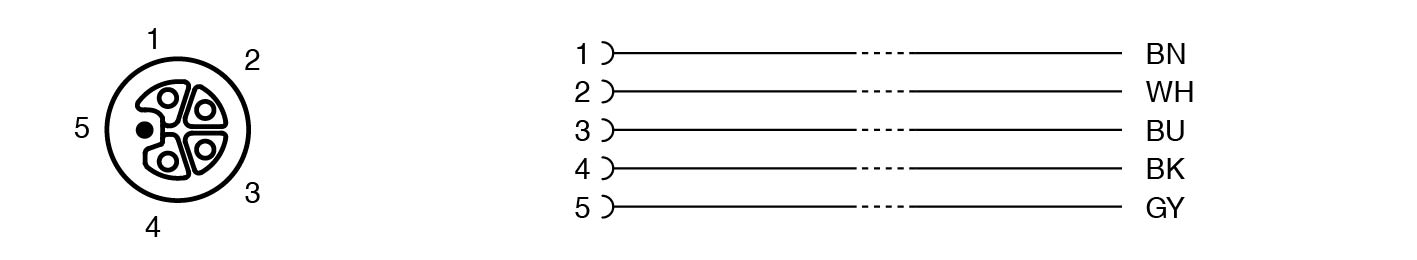

芯颜色	1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色 5 号芯：灰色
长度	500 m
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍密封件FKM接触表面镀金 (Au)	滚花螺钉连接锌压铸件，镀镍密封件FKM接触表面镀金 (Au)
滚花螺钉连接	锌压铸件，镀镍
密封件	FKM
接触表面	镀金 (Au)
供货范围	不包括防松螺母
