V15S-G-0,3M-PUR-WAGO

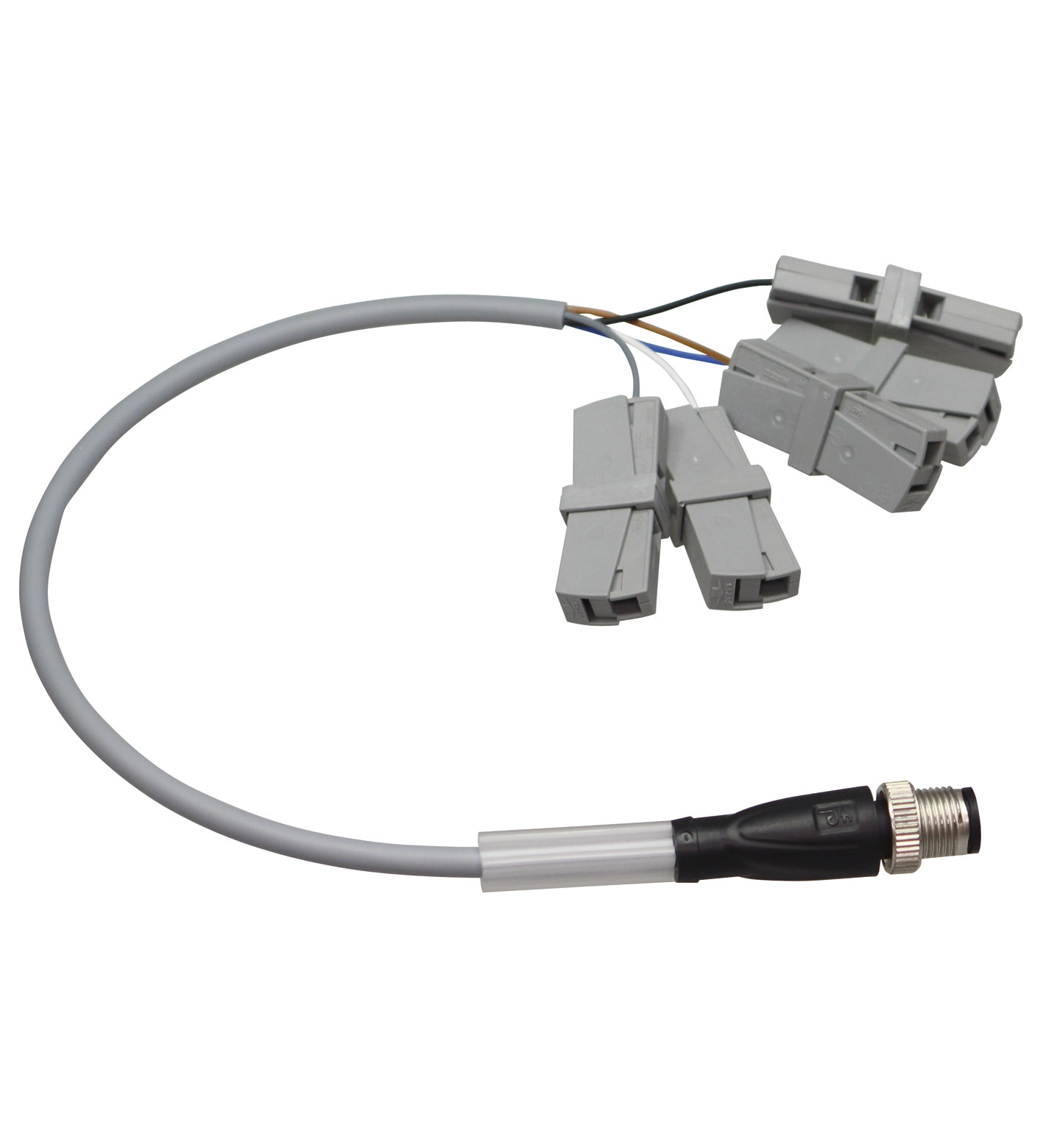

V15S-G-0,3M-PUR-WAGO 缆线连接器

公头线组，M12，5 针，带 WAGO 端子的 PUR 缆线

TECHNICAL DATA

规格参数

通用规格

针脚数	5
连接 1	公头连接器
结构类型 1	直型
螺纹 1	M12
工作电压	最大 48 V AC / 60 V DC
测试电压	> 1500 V eff AC
工作电流	最大 4 A
体积电阻	< 5 mΩ
符合标准	符合标准
规格M12 x 1 连接器 : IEC 61076-2-101	规格M12 x 1 连接器 : IEC 61076-2-101
规格	M12 x 1 连接器 : IEC 61076-2-101
环境温度	-40 ... 90 °C (-40 ... 194 °F) 电缆，固定式： -40 ... 80 °C (-40 ... 176 °F) 电缆，柔性： -20 ... 80 °C (-4 ... 176 °F)
污染程度	3
针脚直径	1 mm
防护等级	IP20
连接	WAGO 端子
材料	材料
触点铜锡合金/金接触表面金主体TPU，绿色电缆PUR套管连接器压铸锌磁芯绝缘PP	触点铜锡合金/金接触表面金主体TPU，绿色电缆PUR套管连接器压铸锌磁芯绝缘PP
电缆	细线，柔软
护套直径∅4.8 mm弯曲半径> 10 x 电缆直径，活动式颜色灰色线芯5 x 0.34 mm2导线结构19 x 0,15 mm ∅长度L0,3 m	护套直径∅4.8 mm弯曲半径> 10 x 电缆直径，活动式颜色灰色线芯5 x 0.34 mm2导线结构19 x 0,15 mm ∅长度L0,3 m
质量	46 g
易燃性	易燃性
触点支架94 HB外壳94 V-2	触点支架94 HB外壳94 V-2
触点	铜锡合金/金
接触表面	金
主体	TPU，绿色
电缆	PUR
套管连接器	压铸锌
磁芯绝缘	PP
护套直径	∅4.8 mm
弯曲半径	> 10 x 电缆直径，活动式
颜色	灰色
线芯	5 x 0.34 mm2
导线结构	19 x 0,15 mm ∅
长度	0,3 m
触点支架	94 HB
外壳	94 V-2
