倍加福

V15S-G-PG7

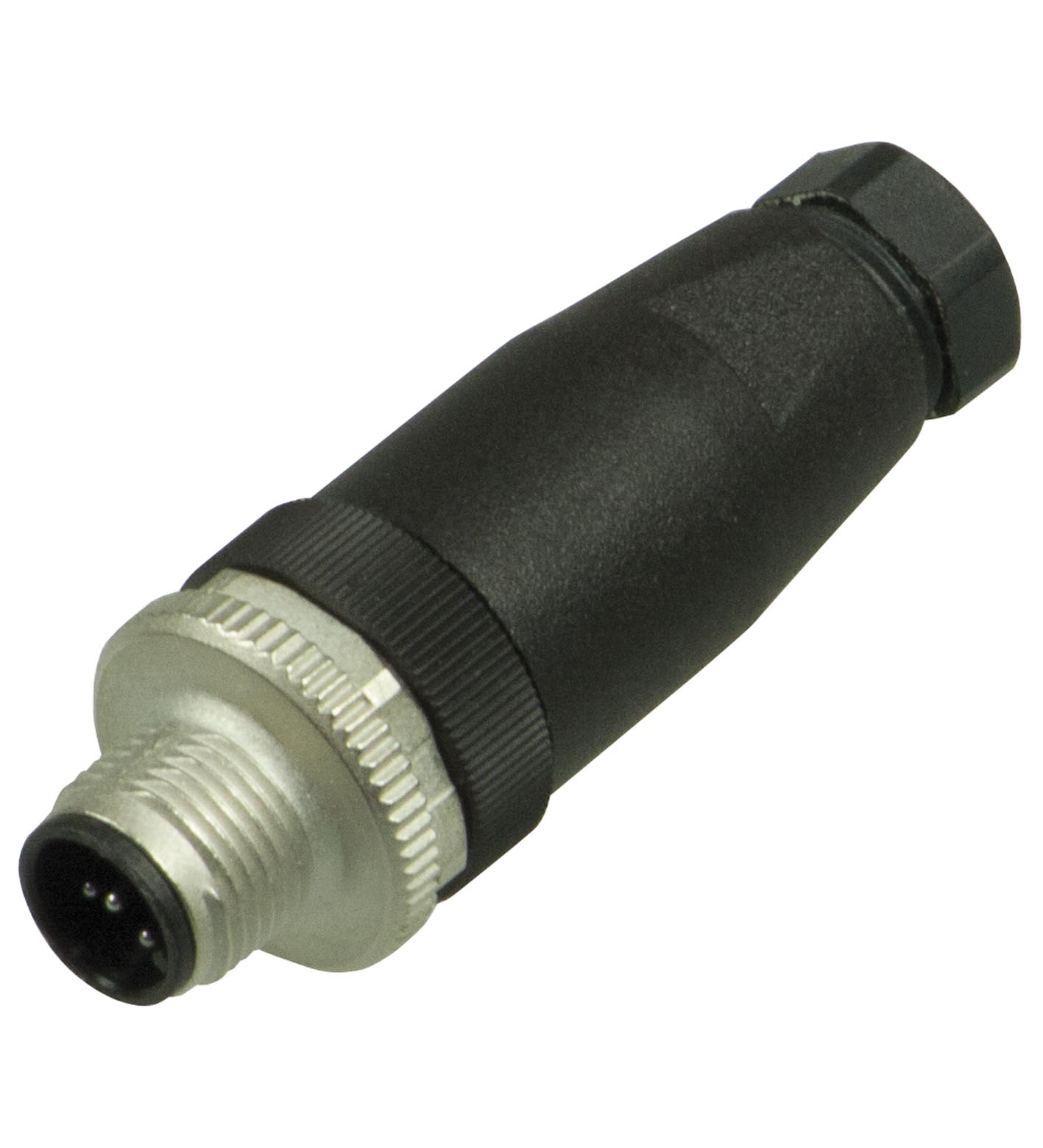

V15S-G-PG7 可现场连接的公头连接器

订货号: 116920
产品分类: 现场连接器

公头连接器，M12 直头 A 型 5 针，适用的缆线直径为 4 - 6 mm，可现场连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码	连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码
连接	公头连接器
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	5
编码	A 码
工作电压	最大 48 V AC / 60 V DC
工作电流	最大 4 A
绝缘电阻	min. 100 MΩ
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
环境温度	-40 ... 85 °C (-40 ... 185 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 50	拧紧扭矩0,6 Nm工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 50
防护等级	IP67
连接	螺丝接线端子，用于最大 0.75 mm2 / AWG 18
电缆	电缆
护套直径4 ...6 mm线芯横截面积0,75 mm2 / 18 AWG 最大	护套直径4 ...6 mm线芯横截面积0,75 mm2 / 18 AWG 最大
质量	22,94 g
拧紧扭矩	0,6 Nm
工具安装	直纹滚花，六角螺母 SW = 18 mm
配接次数	min. 50
护套直径	4 ...6 mm
线芯横截面积	0,75 mm2 / 18 AWG 最大
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体PA，黑色接触表面铜锡锌	滚花螺钉连接锌压铸件，镀镍主体PA，黑色接触表面铜锡锌
滚花螺钉连接	锌压铸件，镀镍
主体	PA，黑色
接触表面	铜锡锌
