倍加福

V15S-Y-TQ-V15/V15

V15S-Y-TQ-V15/V15 Y 形配线盒

订货号: 70175875
产品分类: 传感器-执行器分接器

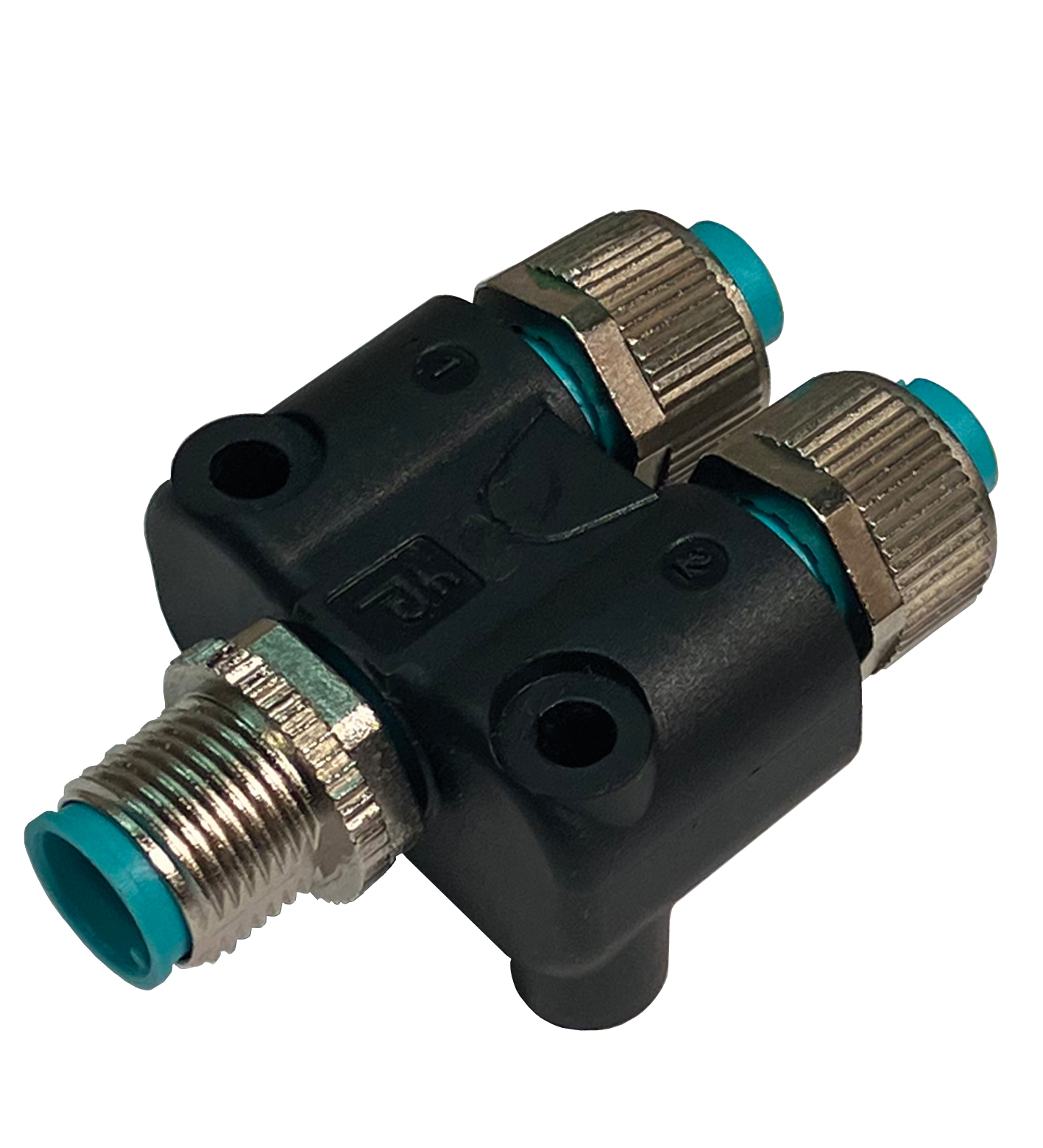

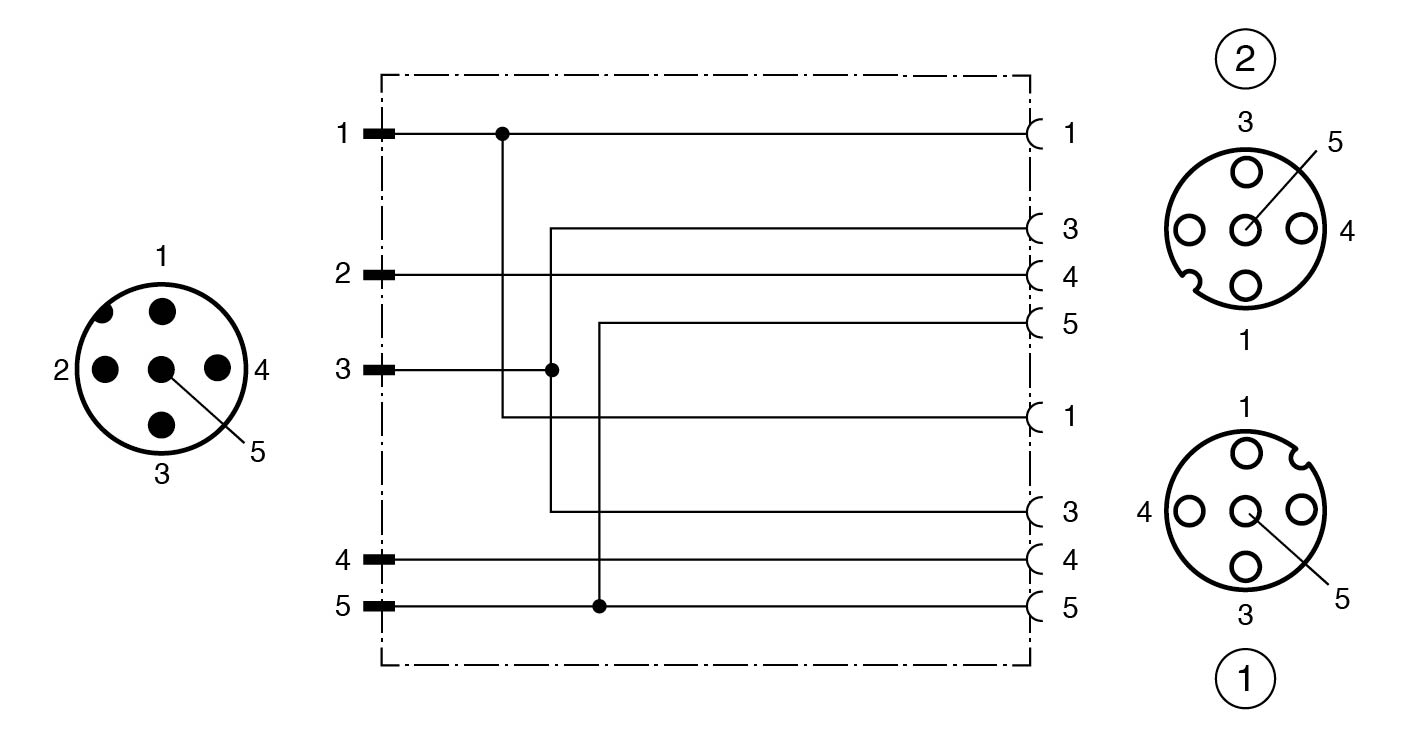

Y 型分线器，M12 5 针插头转 2 路 M12 4 针 A 型插口，防扭保护

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码	连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码
连接器 2	连接器 2
连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码	连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码
连接器 3	连接器 3
连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码	连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	4
编码	A 码
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	4
编码	A 码
连接	公头连接器
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	5
编码	A 码
工作电压	最大 48 V AC / 60 V DC
工作电流	4 A
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
易燃性	UL 94
UL 认证	UL 2238，第 3 版，CSA C22.2 No. 182.3-16；CYJV/7
UL 文件编号	E231213
环境温度	-40 ... 90 °C (-40 ... 194 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100	拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100
防护等级	IP66 / IP68 / IP69
安装	通过双安装孔提供防扭保护 2x M4
安装	适用于 M4 螺丝的安装孔
拧紧扭矩	0,6 Nm
防松弛	集成
工具安装	直纹滚花六角螺母 SW = 14 mm
配接次数	min. 100
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体TPU密封件FKM接触表面镀金 (Au)易燃性V-2	滚花螺钉连接锌压铸件，镀镍主体TPU密封件FKM接触表面镀金 (Au)易燃性V-2
滚花螺钉连接	锌压铸件，镀镍
主体	TPU
密封件	FKM
接触表面	镀金 (Au)
易燃性	V-2

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

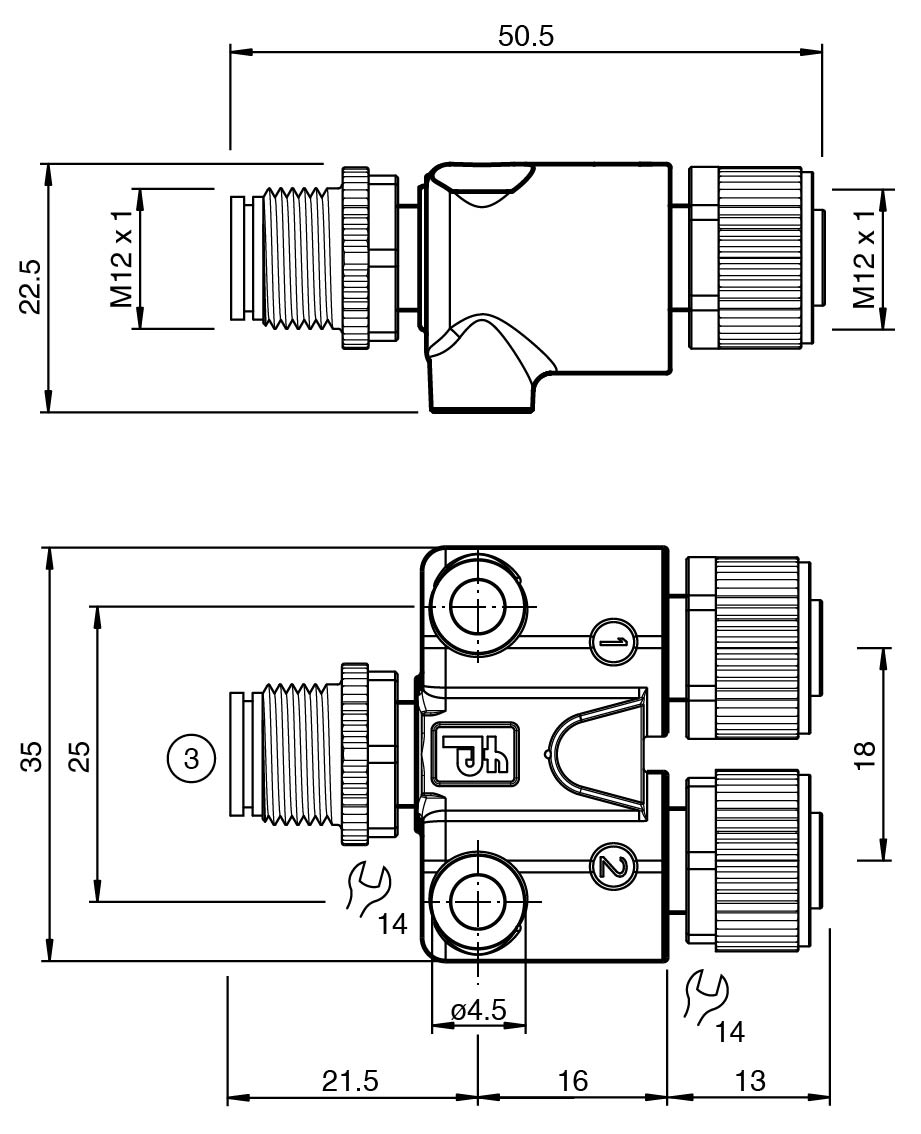

STP 三维图纸 3-D
