TECHNICAL DATA
规格参数
通用规格

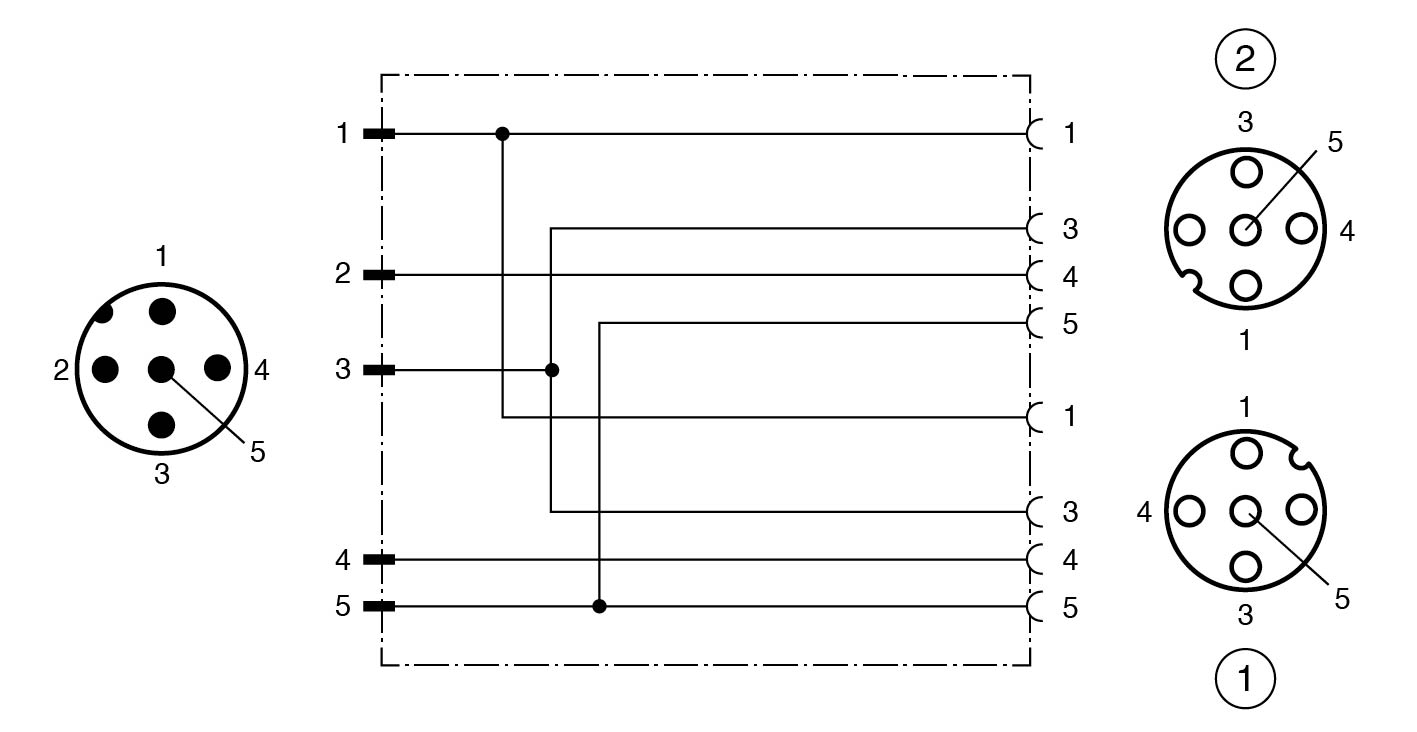

| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 |
| 连接器 3 | 连接器 3 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | A 码 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | A 码 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 4 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | UL 94 |
| UL 认证 | UL 2238，第 3 版，CSA C22.2 No. 182.3-16；CYJV/7 |
| UL 文件编号 | E231213 |
| 环境温度 | -40 ... 90 °C (-40 ... 194 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100 | 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100 |
| 防护等级 | IP67 |
| 质量 | 28 g |

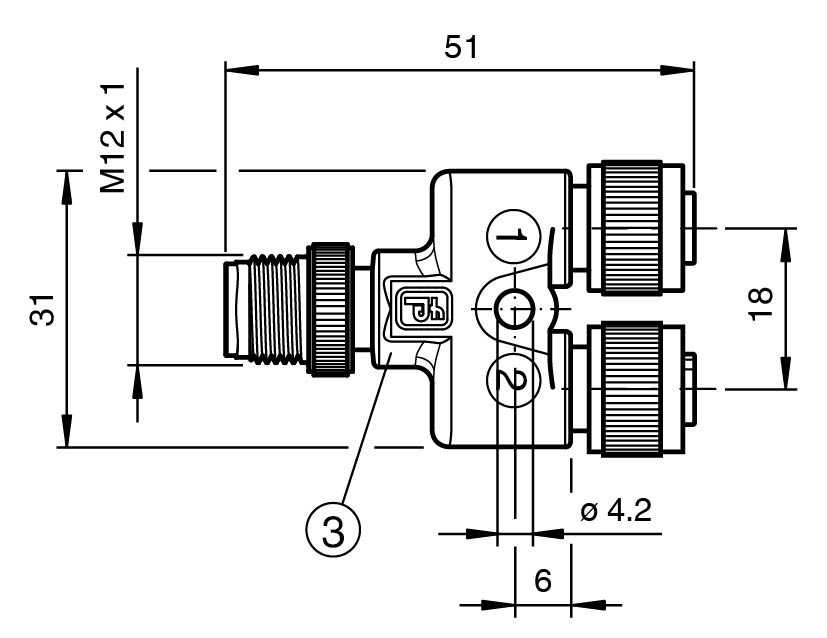

| 尺寸 | 尺寸 |
| 宽度31 mm长度51 mm | 宽度31 mm长度51 mm |
| 安装 | 适用于 M4 螺丝的安装孔 |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 可用 |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |
| 宽度 | 31 mm |
| 长度 | 51 mm |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU接触表面金易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU接触表面金易燃性V-2 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU |
| 接触表面 | 金 |
| 易燃性 | V-2 |
