倍加福

V15S-Y24B-V15/V15

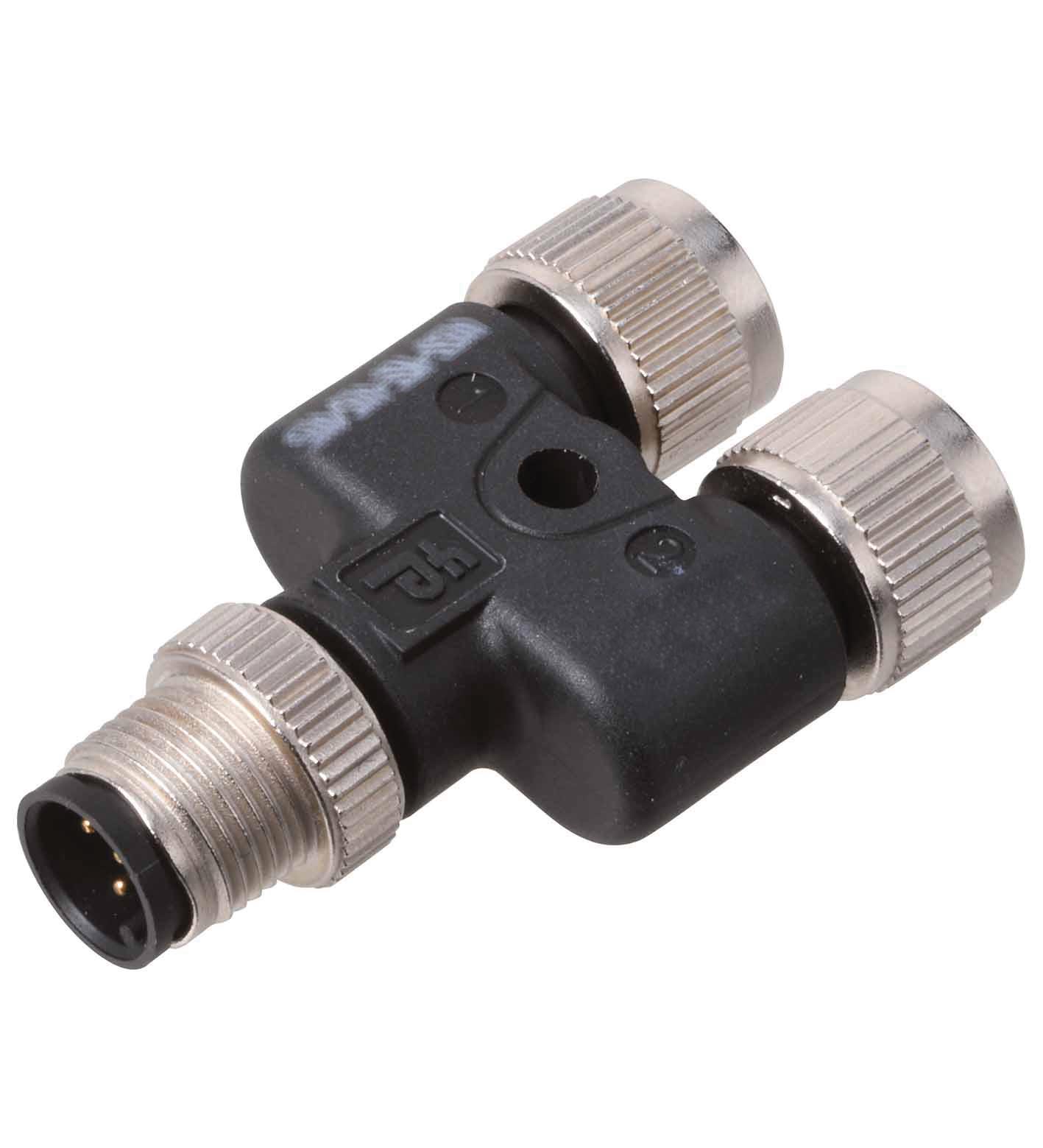

V15S-Y24B-V15/V15 Y 形配线盒

订货号: 275459
产品分类: 传感器-执行器分接器

Y 型分线器，M12 插头转 2x M12 插座 5 针 A 型

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

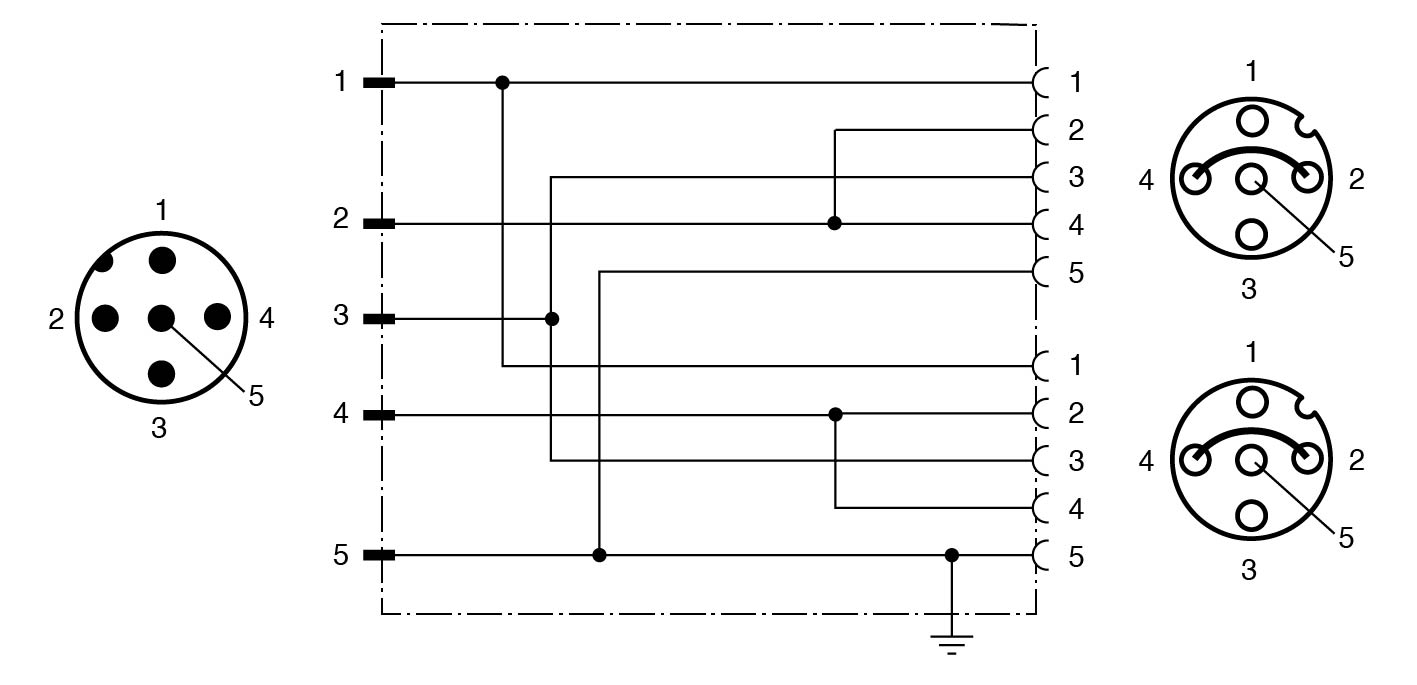

定制	2 针和 4 针桥接
连接器 1	连接器 1
连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码	连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码
连接器 2	连接器 2
连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码	连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码
连接器 3	连接器 3
连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码	连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码
UL 文件编号	E231213
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	5
编码	A 码
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	5
编码	A 码
连接	公头连接器
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	5
编码	A 码
工作电压	最大 48 V AC / 60 V DC
工作电流	4 A
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
易燃性	UL 94 ， UL 758 / 1581
UL 认证	UL 认证一般用途
最高许可工作电压max. 60 V最高许可环境温度max. 80 °C (max. 176 °F)	最高许可工作电压max. 60 V最高许可环境温度max. 80 °C (max. 176 °F)
最高许可工作电压	max. 60 V
最高许可环境温度	max. 80 °C (max. 176 °F)
环境温度	-40 ... 90 °C (-40 ... 194 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100	拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100
防护等级	IP67
质量	28,75 g

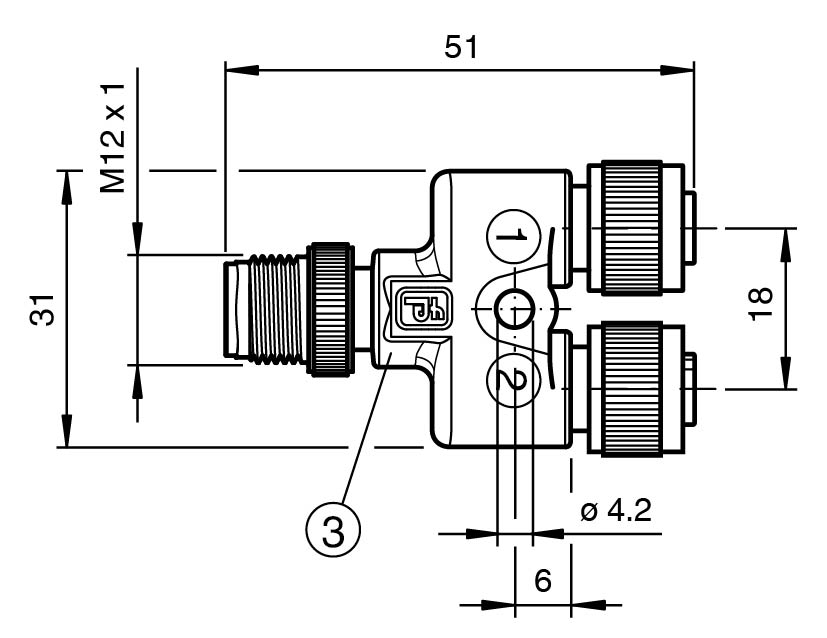

尺寸	尺寸
宽度31 mm长度51 mm	宽度31 mm长度51 mm
安装	适用于 M4 螺丝的安装孔
拧紧扭矩	0,6 Nm
防松弛	可用
工具安装	直纹滚花
配接次数	min. 100
宽度	31 mm
长度	51 mm
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体TPU接触表面金易燃性V-2	滚花螺钉连接锌压铸件，镀镍主体TPU接触表面金易燃性V-2
滚花螺钉连接	锌压铸件，镀镍
主体	TPU
接触表面	金
易燃性	V-2
