倍加福

V15SL-W-BK

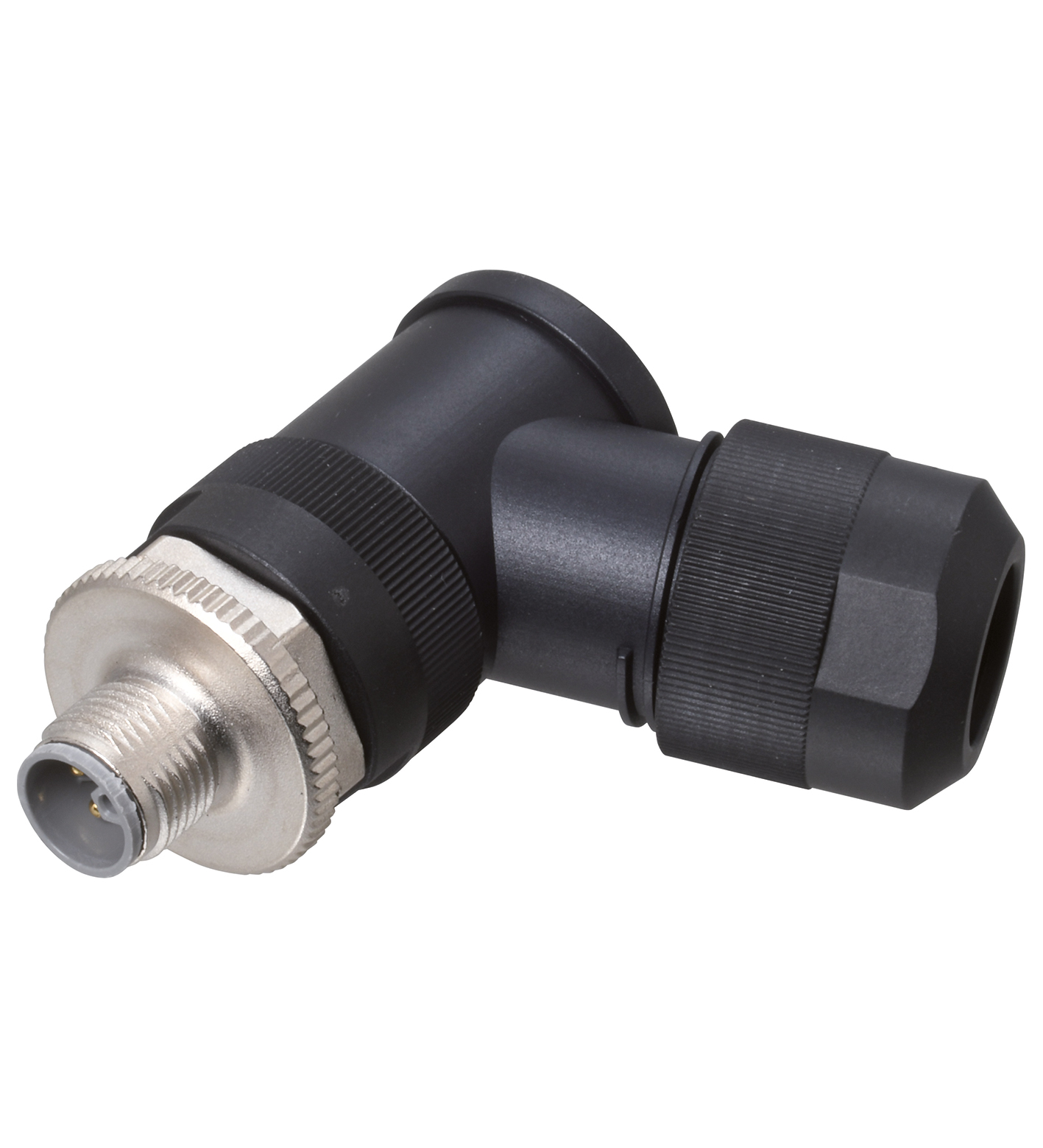

V15SL-W-BK 可现场连接的公头连接器

订货号: 70101883
产品分类: 现场连接器

单端公头线组，M12，L 码，可现场连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接公头连接器结构类型M12样式直角锁定螺钉连接针脚数5编码L 型定制编码式，可旋转，步长为 72°	连接公头连接器结构类型M12样式直角锁定螺钉连接针脚数5编码L 型定制编码式，可旋转，步长为 72°
连接	公头连接器

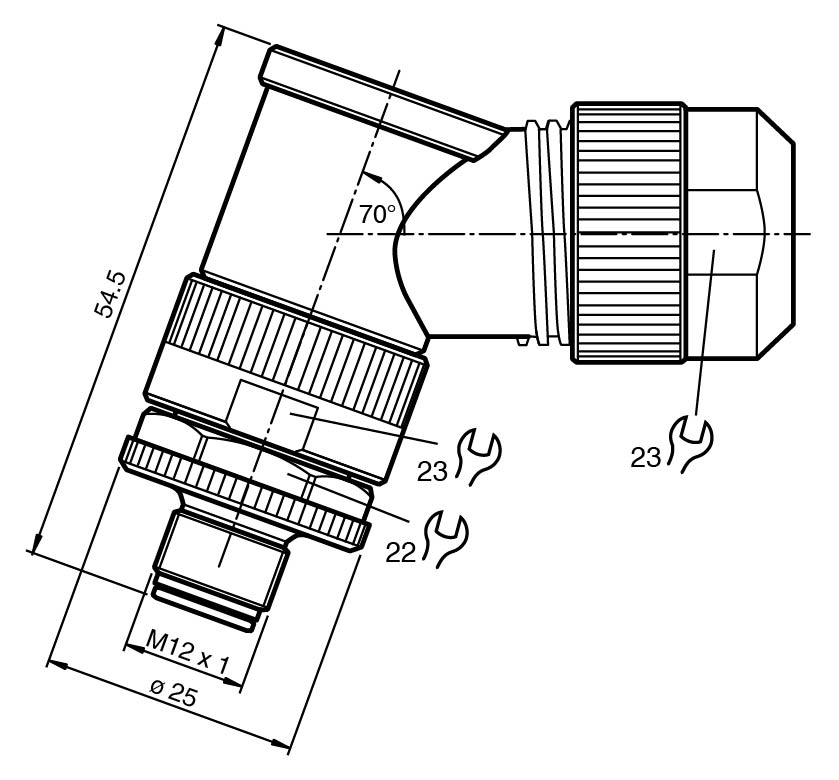

结构类型	M12
样式	直角
锁定	螺钉连接

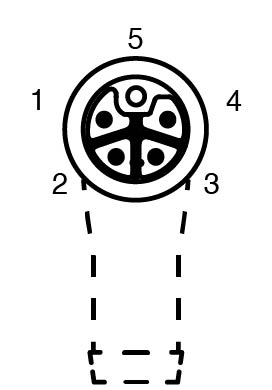

针脚数	5
编码	L 型
定制	编码式，可旋转，步长为 72°
额定工作电压	最大 48 V AC / 63 V 直流
额定工作电流	1.5 mm2, AWG 16 : 12 A 2.5 mm²，AWG 14： 16 A
浪涌保护	类别 III
过电压类别	III
绝缘电阻	min. 10000 MΩ
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
UL 文件编号	E363587
环境温度	-40 ... 105 °C (-40 ... 221 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm工具安装直纹滚花，六角螺母 SW = 22 mm配接次数min. 100	拧紧扭矩0,6 Nm工具安装直纹滚花，六角螺母 SW = 22 mm配接次数min. 100
防护等级	IP67
连接	螺丝端子，用于最大 1.5 mm2 / AWG 16 带导线端箍螺丝接线端子，允许最大线径 2.5 mm2 / AWG 14 无导线端套圈
电缆	电缆
护套直径8 mm ...13 mm线芯横截面积2,5 mm2 / 14 AWG 最大	护套直径8 mm ...13 mm线芯横截面积2,5 mm2 / 14 AWG 最大
安装	螺丝接线端子 0.4 Nm
质量	48 g
拧紧扭矩	0,6 Nm
工具安装	直纹滚花，六角螺母 SW = 22 mm
配接次数	min. 100
护套直径	8 mm ...13 mm
线芯横截面积	2,5 mm2 / 14 AWG 最大
插塞式连接器	插塞式连接器
滚花螺钉连接铜锌合金，镀镍主体PA，黑色接触表面镀金 (Au)易燃性V-0	滚花螺钉连接铜锌合金，镀镍主体PA，黑色接触表面镀金 (Au)易燃性V-0
滚花螺钉连接	铜锌合金，镀镍
主体	PA，黑色
接触表面	镀金 (Au)
易燃性	V-0
