STP 三维图纸

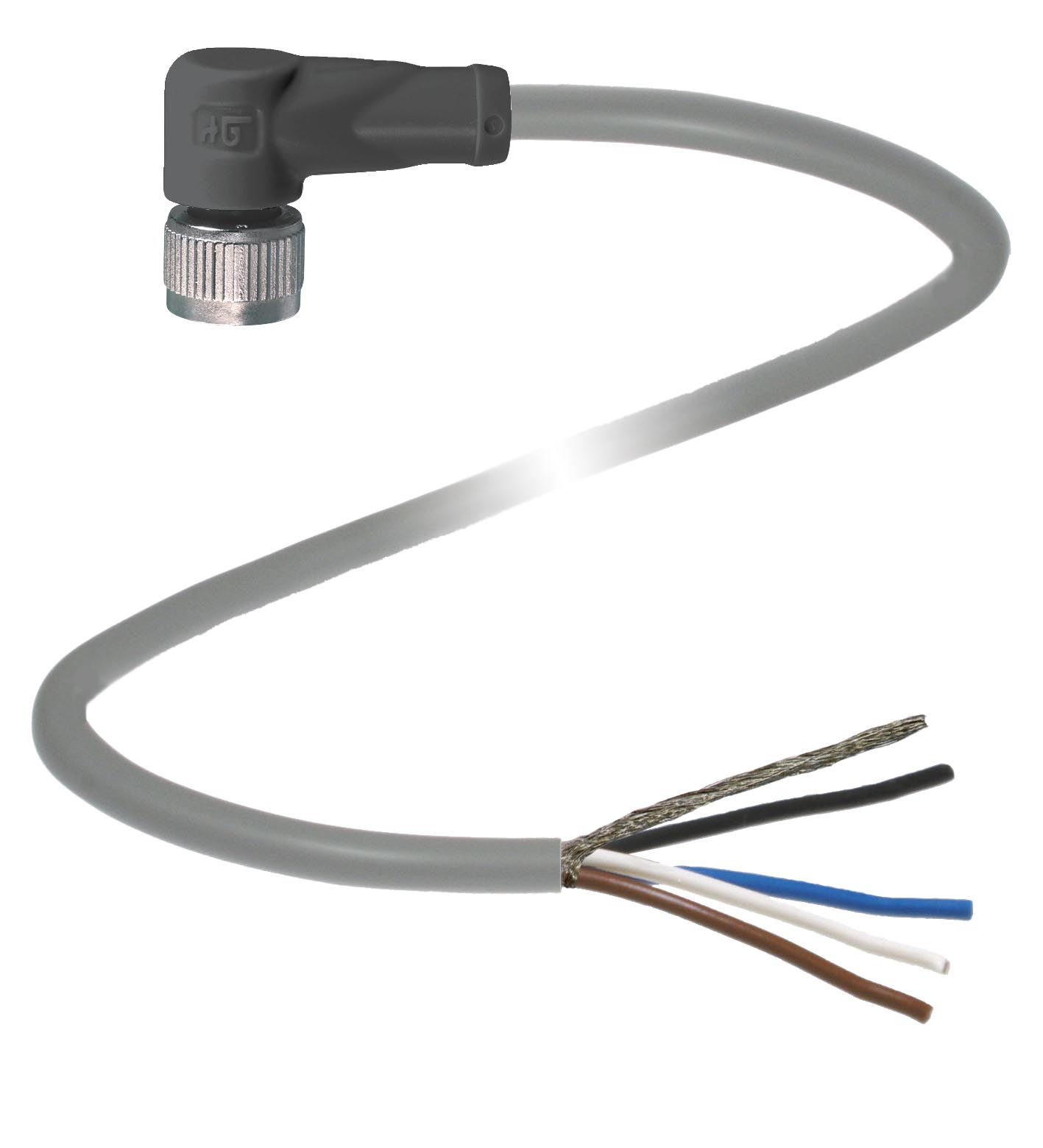

3-D model, 4-pin M12 socket, angled
已就绪 · 可下载下载文件
点击“三维预览”后按需加载图纸。
图纸暂时无法预览时，可通过上方资料链接重试或下载。
TECHNICAL DATA
规格参数
通用规格
| 针脚数 | 7 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直角 |
| 螺纹 1 | M12 |
| 连接 2 | 电缆尾部 |
| 体积电阻 | < 5 mΩ |
| 符合标准 | 符合标准 |
| 防护等级EN 60529:2000标准IEC 61076-2-101:2008易燃性把手：UL 94 | 防护等级EN 60529:2000标准IEC 61076-2-101:2008易燃性把手：UL 94 |
| 防护等级 | EN 60529:2000 |
| 标准 | IEC 61076-2-101:2008 |
| 易燃性 | 把手：UL 94 |
| 环境温度 | 主体： -40 ... 90 °C (-40 ... 194 °F) |
| 污染程度 | 3 |
| 接触件 | 弹簧式接触插座 |
| 针脚直径 | 1 mm |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 触点铜锡合金/金接触表面金主体TPU，黑色电缆PUR开槽螺母压铸锌 | 触点铜锡合金/金接触表面金主体TPU，黑色电缆PUR开槽螺母压铸锌 |
| 电缆 | 电缆 |
| 屏蔽光栅长度L2 m | 屏蔽光栅长度L2 m |
| 质量 | 115,3 g |
| 易燃性 | 易燃性 |
| 触点支架HB外壳V-2 | 触点支架HB外壳V-2 |
| 触点 | 铜锡合金/金 |
| 接触表面 | 金 |
| 主体 | TPU，黑色 |
| 电缆 | PUR |
| 开槽螺母 | 压铸锌 |
| 屏蔽 | 光栅 |
| 长度 | 2 m |
| 触点支架 | HB |
| 外壳 | V-2 |
