倍加福

V17-W-PG9

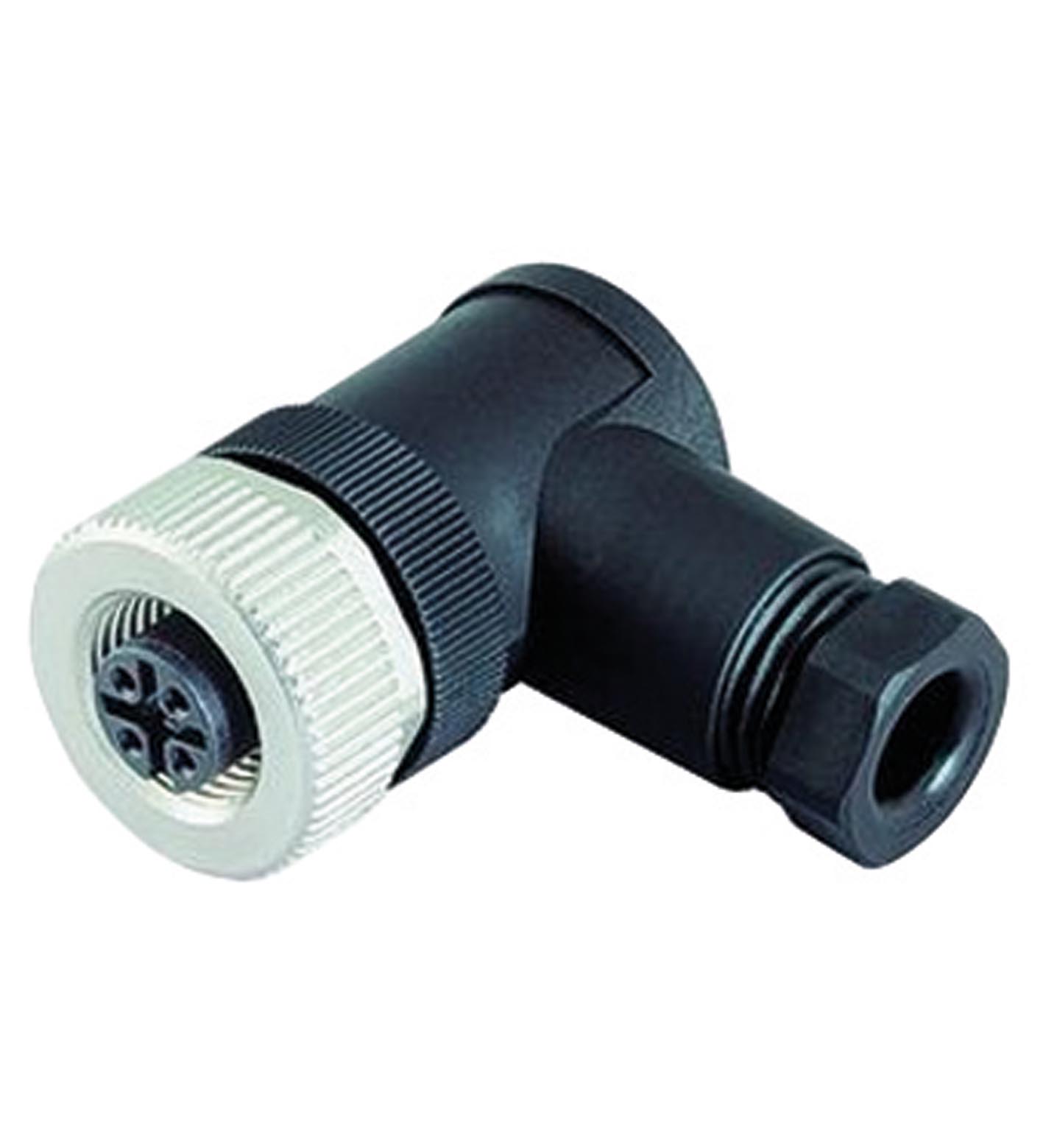

V17-W-PG9 母头电缆套件，可现场连接

订货号: 200772
产品分类: 现场连接器

母头连接器，M12 弯头 A 型 8 针，适用的缆线直径为 6 - 8 mm，可现场连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直角锁定螺钉连接针脚数8编码A 码	连接插座结构类型M12样式直角锁定螺钉连接针脚数8编码A 码
连接	插座
结构类型	M12
样式	直角
锁定	螺钉连接

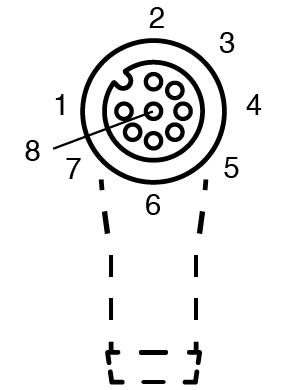

针脚数	8
编码	A 码
工作电压	最大 30 V AC/DC
工作电流	最大 1,5 A
绝缘电阻	min. 100 MΩ
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
环境温度	-40 ... 85 °C (-40 ... 185 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 100	拧紧扭矩0,6 Nm工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 100
防护等级	IP67
连接	螺丝端子，用于最大 0.5 mm2 / AWG 20
电缆	电缆
护套直径6 ...8 mm线芯横截面积0,5 mm2 / 20 AWG 最大	护套直径6 ...8 mm线芯横截面积0,5 mm2 / 20 AWG 最大
质量	28,09 g
拧紧扭矩	0,6 Nm

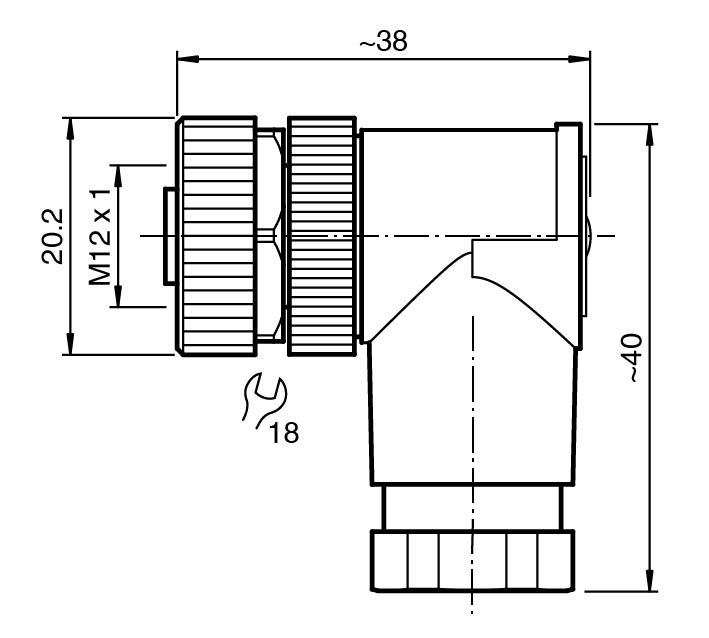

工具安装	直纹滚花，六角螺母 SW = 18 mm
配接次数	min. 100
护套直径	6 ...8 mm
线芯横截面积	0,5 mm2 / 20 AWG 最大
插塞式连接器	插塞式连接器
滚花螺钉连接铜锌合金，镀镍主体PA，黑色接触表面金	滚花螺钉连接铜锌合金，镀镍主体PA，黑色接触表面金
滚花螺钉连接	铜锌合金，镀镍
主体	PA，黑色
接触表面	金
