倍加福

V18-W

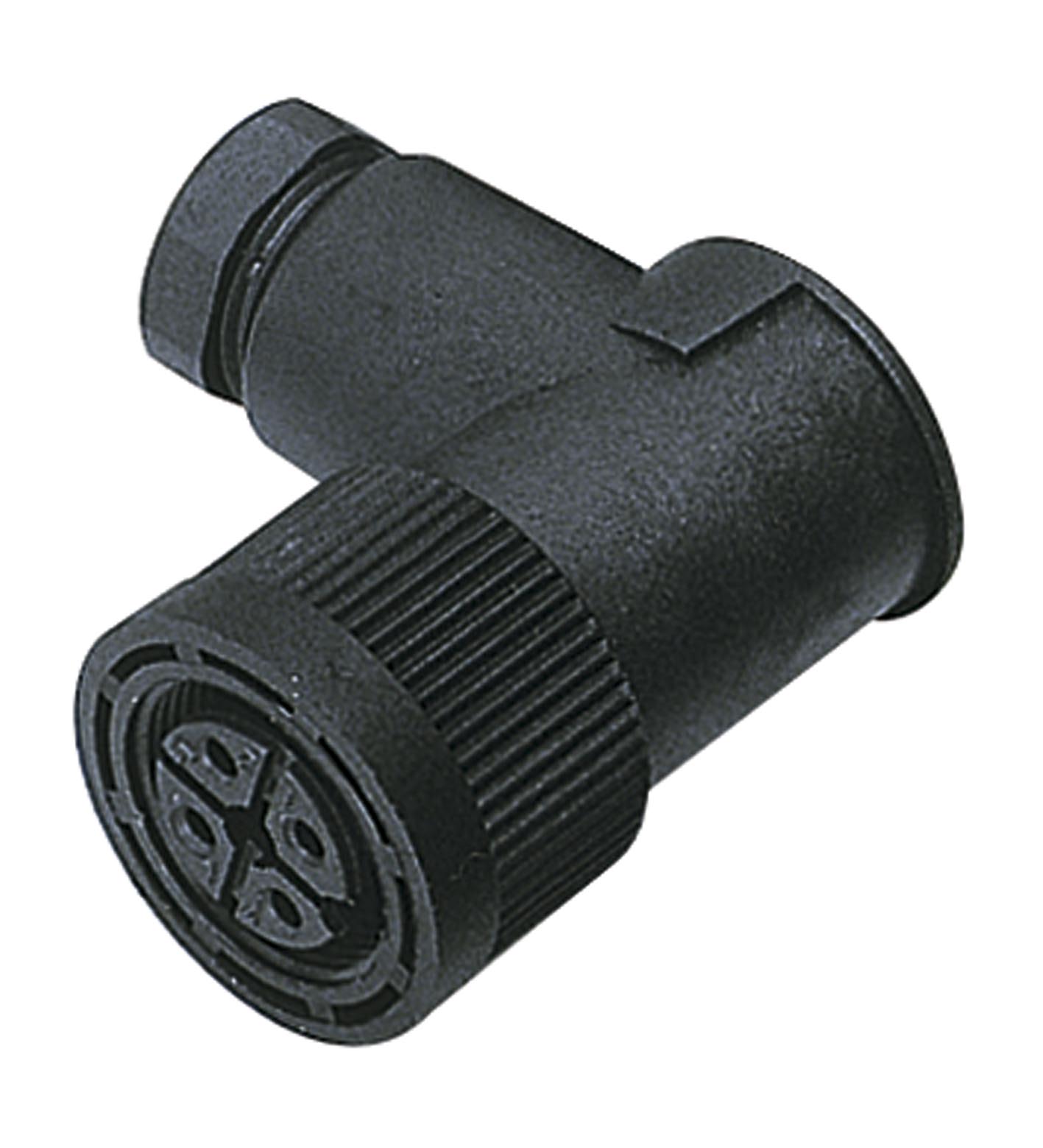

V18-W 母头电缆套件，可现场连接

订货号: 105881
产品分类: 现场连接器

母头连接器，M18 直头 4 针，适用的缆线直径为 6.5 - 8 mm，可现场连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M18样式直角锁定螺钉连接针脚数4定制编码式，可旋转，步长为 60°	连接插座结构类型M18样式直角锁定螺钉连接针脚数4定制编码式，可旋转，步长为 60°
连接	插座

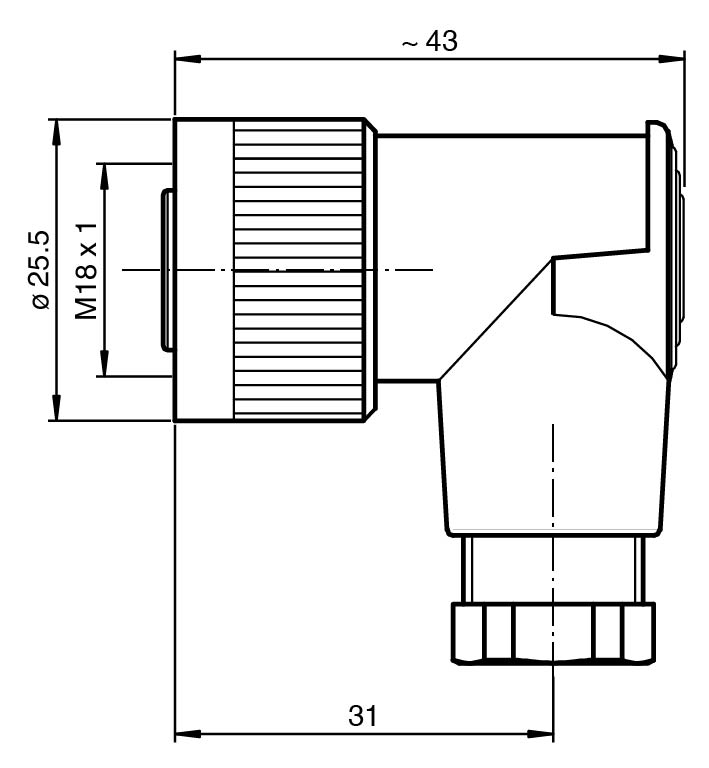

结构类型	M18
样式	直角
锁定	螺钉连接

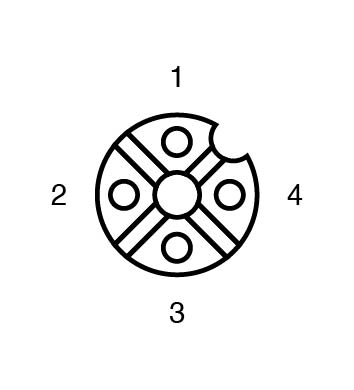

针脚数	4
定制	编码式，可旋转，步长为 60°
工作电压	最大 250 V
工作电流	最大 16 A
浪涌保护	类别 III
绝缘电阻	min. 100 MΩ
防护等级	EN 60529
UL 认证	UL 认证
最大允许工作电流max. 5 A	最大允许工作电流max. 5 A
UL 文件编号	E363587
最大允许工作电流	max. 5 A
环境温度	-25 ... 85 °C (-13 ... 185 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm工具安装直纹滚花配接次数min. 50	拧紧扭矩0,6 Nm工具安装直纹滚花配接次数min. 50
防护等级	IP67
连接	螺丝端子，用于最大 1.5 mm2 / AWG 16 PG9 电缆密封接头
电缆	电缆
护套直径6.5 ... 8 mm线芯横截面积1,5 mm2 / 16 AWG 最大	护套直径6.5 ... 8 mm线芯横截面积1,5 mm2 / 16 AWG 最大
质量	31,78 g
拧紧扭矩	0,6 Nm
工具安装	直纹滚花
配接次数	min. 50
护套直径	6.5 ... 8 mm
线芯横截面积	1,5 mm2 / 16 AWG 最大
插塞式连接器	插塞式连接器
滚花螺钉连接PA主体PBT/PA接触表面铜锡锌	滚花螺钉连接PA主体PBT/PA接触表面铜锡锌
滚花螺钉连接	PA
主体	PBT/PA
接触表面	铜锡锌
