TECHNICAL DATA
规格参数
通用规格

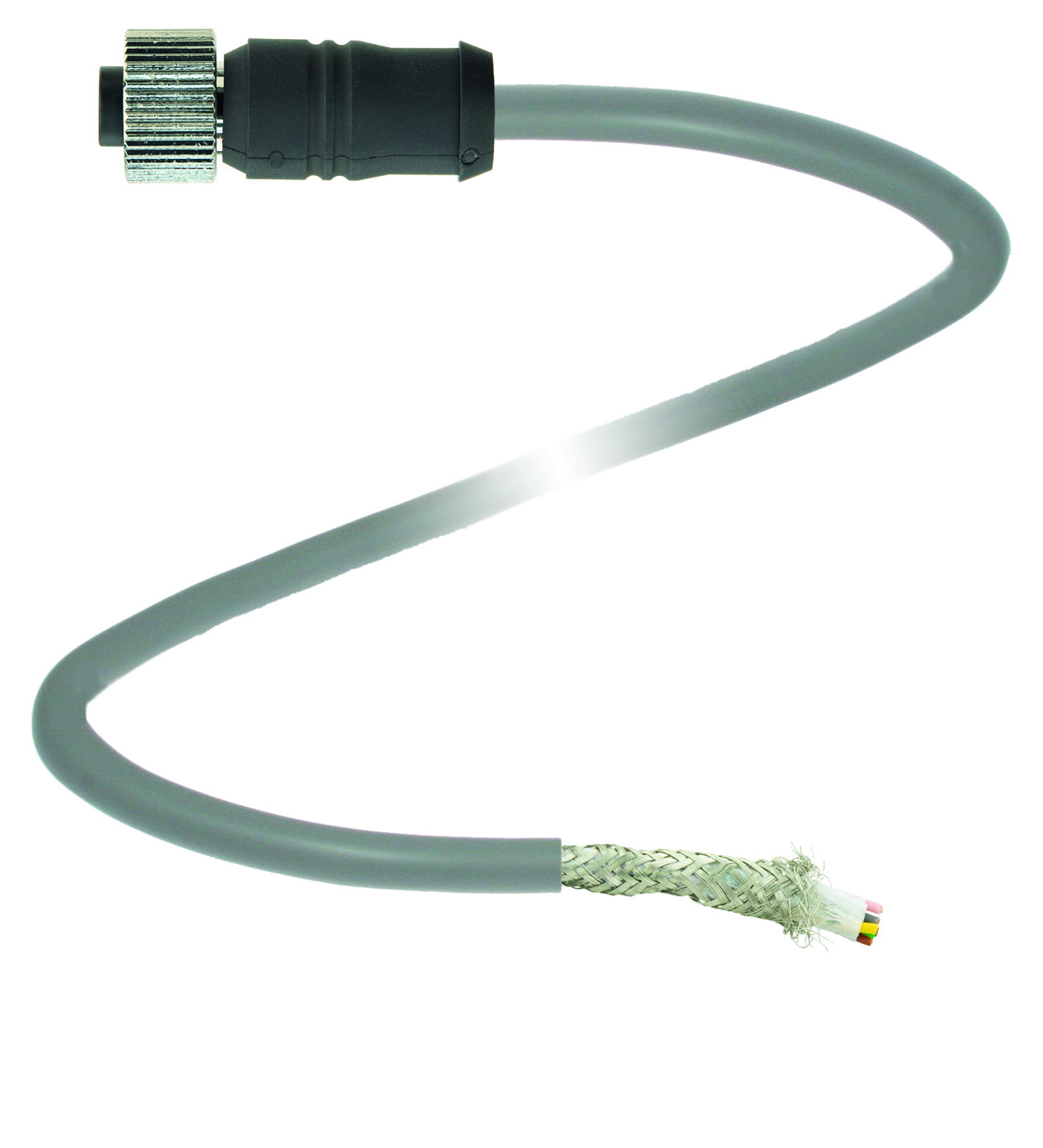

| 针脚数 | 8 + 屏蔽 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直型 |
| 螺纹 1 | M12 |
| 连接 2 | 电缆尾部 |
| 工作电压 | 最大 60 V DC |
| 工作电流 | 最大 2 A |
| 体积电阻 | < 5 mΩ |
| 环境温度 | -20 ... 80 °C (-4 ... 176 °F) |
| 接触件 | 弹簧式接触插座 |
| 针脚直径 | 1 mm |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 触点铜锡合金/金接触表面金主体TPU，黑色电缆PUR开槽螺母压铸锌磁芯绝缘PP | 触点铜锡合金/金接触表面金主体TPU，黑色电缆PUR开槽螺母压铸锌磁芯绝缘PP |
| 电缆 | 细线，柔软 |
| 护套直径∅ 6 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式颜色灰色线芯6 x 0.25 mm2 （双绞线）导线结构19 x 0,13 mm ∅屏蔽箔 镀锡铜丝编织长度L40 m | 护套直径∅ 6 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式颜色灰色线芯6 x 0.25 mm2 （双绞线）导线结构19 x 0,13 mm ∅屏蔽箔 镀锡铜丝编织长度L40 m |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 2000000运动速度max. 3 m/s加速度max. 10 m/s2扭转应力± 360 °/m | 牵引链循环min. 2000000运动速度max. 3 m/s加速度max. 10 m/s2扭转应力± 360 °/m |
| 质量 | 2541,1 g |
| 触点 | 铜锡合金/金 |
| 接触表面 | 金 |
| 主体 | TPU，黑色 |
| 电缆 | PUR |
| 开槽螺母 | 压铸锌 |
| 磁芯绝缘 | PP |
| 护套直径 | ∅ 6 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 颜色 | 灰色 |
| 线芯 | 6 x 0.25 mm2 （双绞线） |
| 导线结构 | 19 x 0,13 mm ∅ |
| 屏蔽 | 箔 镀锡铜丝编织 |
| 长度 | 40 m |
| 牵引链循环 | min. 2000000 |
| 运动速度 | max. 3 m/s |
| 加速度 | max. 10 m/s2 |
| 扭转应力 | ± 360 °/m |
