产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

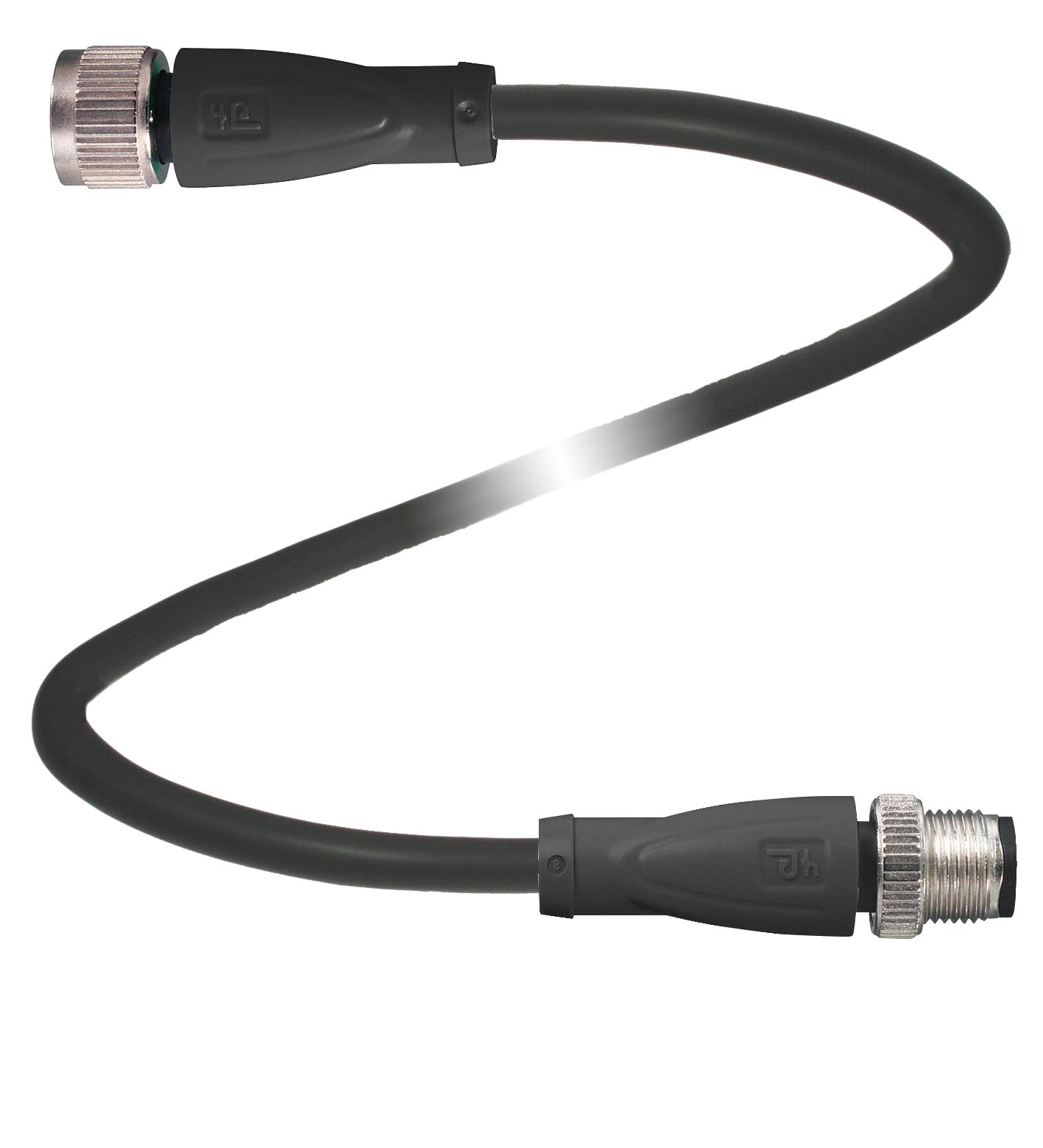

| 针脚数 | 8/4 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直型 |
| 螺纹 1 | M12 |
| 连接 2 | 公头连接器 |
| 结构类型 2 | 直型 |
| 螺纹 2 | M12 |
| UL 文件编号 | E231213 |
| 工作电压 | 最大 30 V AC/DC |
| 工作电流 | 最大 2 A |
| 符合标准 | 符合标准 |
| 无卤DIN VDE 0472 第 15 部分（塑料） DIN EN 50267-2-1（烟气）额定电阻EN 60811-404：在 100° C 时为 168 h | 无卤DIN VDE 0472 第 15 部分（塑料） DIN EN 50267-2-1（烟气）额定电阻EN 60811-404：在 100° C 时为 168 h |
| 无卤 | DIN VDE 0472 第 15 部分（塑料） DIN EN 50267-2-1（烟气） |
| 额定电阻 | EN 60811-404：在 100° C 时为 168 h |
| UL 认证 | AWM 型 21924 105 °C 300V AWM I A/B 105 °C 300V FT2 （缆线） |
| 环境温度 | -40 ... 90 °C (-40 ... 194 °F) 电缆，固定式： -50 ... 105 °C (-58 ... 221 °F) 电缆，柔性： -30 ... 105 °C (-22 ... 221 °F) |
| 污染程度 | 3 |
| 接触件 | 弹簧式接触插座 |
| 针脚直径 | 1 mm |
| 防护等级 | IP67 / IP68 / IP69k |
| 电缆代码 | SG [2(2 LI9Y 0.34 mm2)]VICVI11Y |
| 材料 | 材料 |
| 触点铜锡合金/金接触表面金主体TPU，黑色电缆PUR开槽螺母压铸锌磁芯绝缘PP | 触点铜锡合金/金接触表面金主体TPU，黑色电缆PUR开槽螺母压铸锌磁芯绝缘PP |
| 电缆 | 2 对，每芯 2 股 |
| 护套直径∅ 6 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，单次弯曲颜色黑色芯数4线芯横截面积0,34 mm2导线结构19 x 0,15 mm ∅屏蔽光栅 包覆率 85 %长度L2 m | 护套直径∅ 6 mm ±0.2 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，单次弯曲颜色黑色芯数4线芯横截面积0,34 mm2导线结构19 x 0,15 mm ∅屏蔽光栅 包覆率 85 %长度L2 m |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 3000000运动速度max. 2,5 m/s导线距离0,51 m加速度max. 12 m/s2 | 牵引链循环min. 3000000运动速度max. 2,5 m/s导线距离0,51 m加速度max. 12 m/s2 |
| 质量 | 115,75 g |
| 易燃性 | 易燃性 |
| 触点支架94 HB外壳94 V-2电缆FT2 | 触点支架94 HB外壳94 V-2电缆FT2 |
| 触点 | 铜锡合金/金 |
| 接触表面 | 金 |
| 主体 | TPU，黑色 |
| 电缆 | PUR |
| 开槽螺母 | 压铸锌 |
| 磁芯绝缘 | PP |
| 护套直径 | ∅ 6 mm ±0.2 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，单次弯曲 |
| 颜色 | 黑色 |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |
| 导线结构 | 19 x 0,15 mm ∅ |
| 屏蔽 | 光栅 包覆率 85 % |
| 长度 | 2 m |
| 牵引链循环 | min. 3000000 |
| 运动速度 | max. 2,5 m/s |
| 导线距离 | 0,51 m |
| 加速度 | max. 12 m/s2 |
| 触点支架 | 94 HB |
| 外壳 | 94 V-2 |
| 电缆 | FT2 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
