产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数8编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数8编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码A 码 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 8 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 8 |
| 编码 | A 码 |
| 工作电压 | 最大 30 V AC/DC |
| 工作电流 | 最大 2 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | UL 1581；DIN EN 60332-2-2 |
| 无卤 | IEC 60754-1 |
| 耐微生物 | EN 50363 |
| 耐水解 | EN 50363 |
| UL 认证 | cURus AWM 20549 AWM I/II A/B 80°C 300V FT2 （缆线） |
| UL 文件编号 | E231213 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) | 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -20 ... 80 °C (-4 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP66 / IP68 / IP69 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径6 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 80 N / 300 mm护套颜色黑色（与 RAL 9005 相似）芯数8线芯横截面积0,25 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 7 芯： 蓝色 8 芯：红色 红色内芯构造32 x 0,1 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L50 m电缆代码Li 9Y C 11Y 8 x 0.25 | 护套直径6 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 80 N / 300 mm护套颜色黑色（与 RAL 9005 相似）芯数8线芯横截面积0,25 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 7 芯： 蓝色 8 芯：红色 红色内芯构造32 x 0,1 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L50 m电缆代码Li 9Y C 11Y 8 x 0.25 |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 5000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 5 m/s2 | 牵引链循环min. 5000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 5 m/s2 |
| 质量 | 2321 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 6 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 护套剥离力 | max. 80 N / 300 mm |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 8 |
| 线芯横截面积 | 0,25 mm2 |
| 芯颜色 | 1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 7 芯： 蓝色 8 芯：红色 红色 |
| 内芯构造 | 32 x 0,1 mm ∅ |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |
| 长度 | 50 m |
| 电缆代码 | Li 9Y C 11Y 8 x 0.25 |
| 牵引链循环 | min. 5000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | 最长 5 m |
| 加速度 | max. 5 m/s2 |
| 无 LABS | 是 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是额定电阻良好耐油是耐冷却润滑是耐微生物是耐水解是易燃性FT2 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是额定电阻良好耐油是耐冷却润滑是耐微生物是耐水解是易燃性FT2 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | FKM |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐紫外线 | 是 |
| 额定电阻 | 良好 |
| 耐油 | 是 |
| 耐冷却润滑 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT2 |

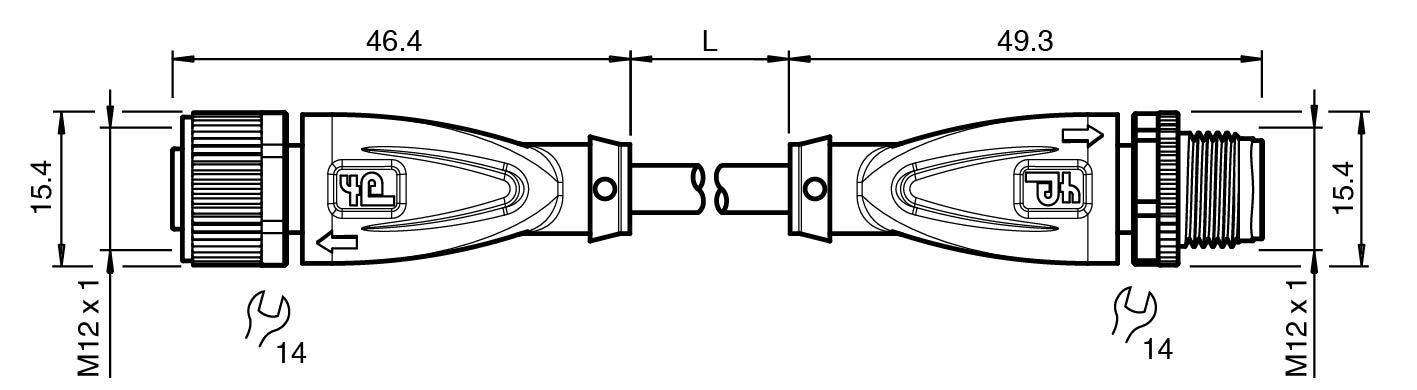

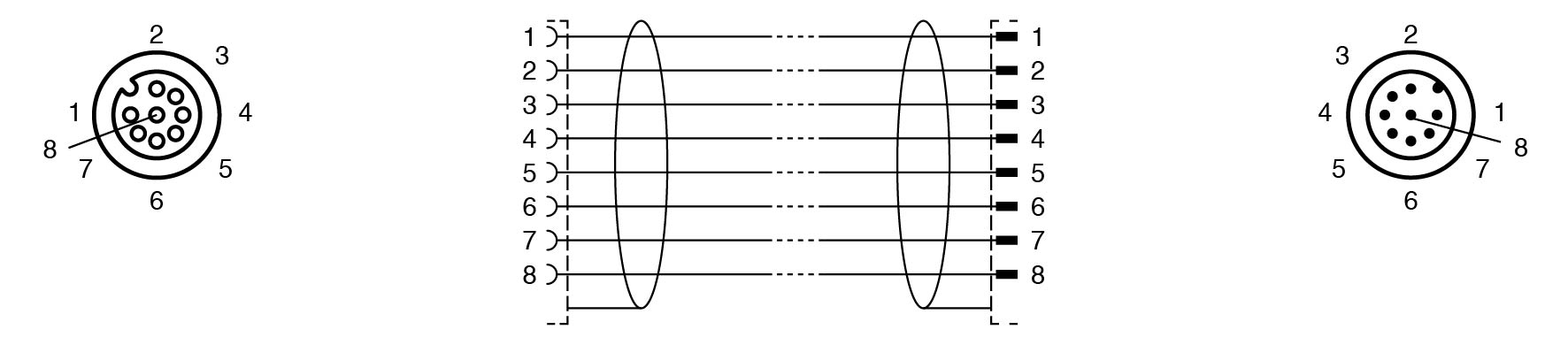

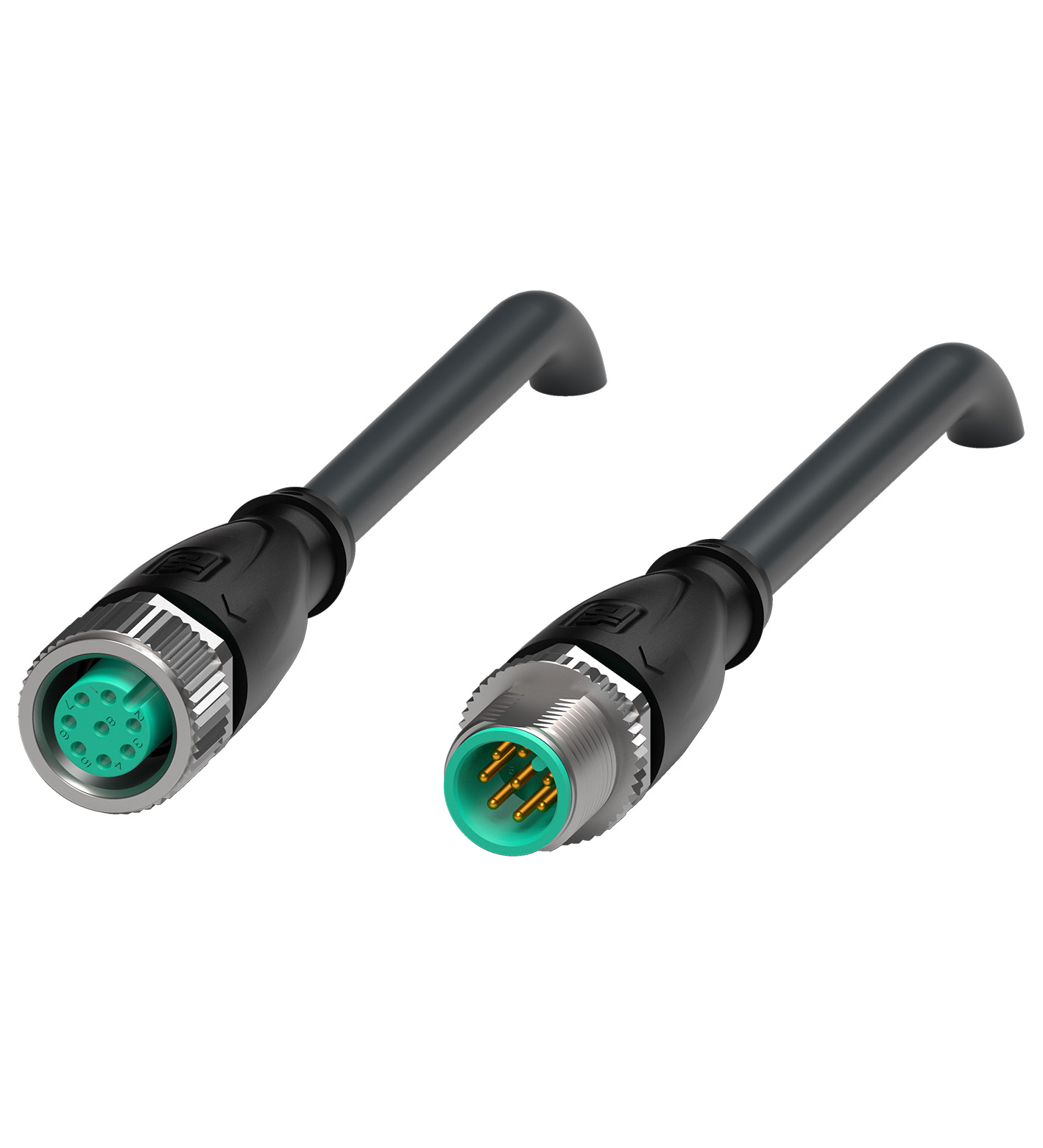

| 缆线标记套管 | 2x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
DOCUMENTS & DOWNLOADS
资料与附件
STP 三维图纸
3-D
已就绪 · 可下载下载文件
点击“三维预览”后按需加载图纸。
图纸暂时无法预览时，可通过上方资料链接重试或下载。
