产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

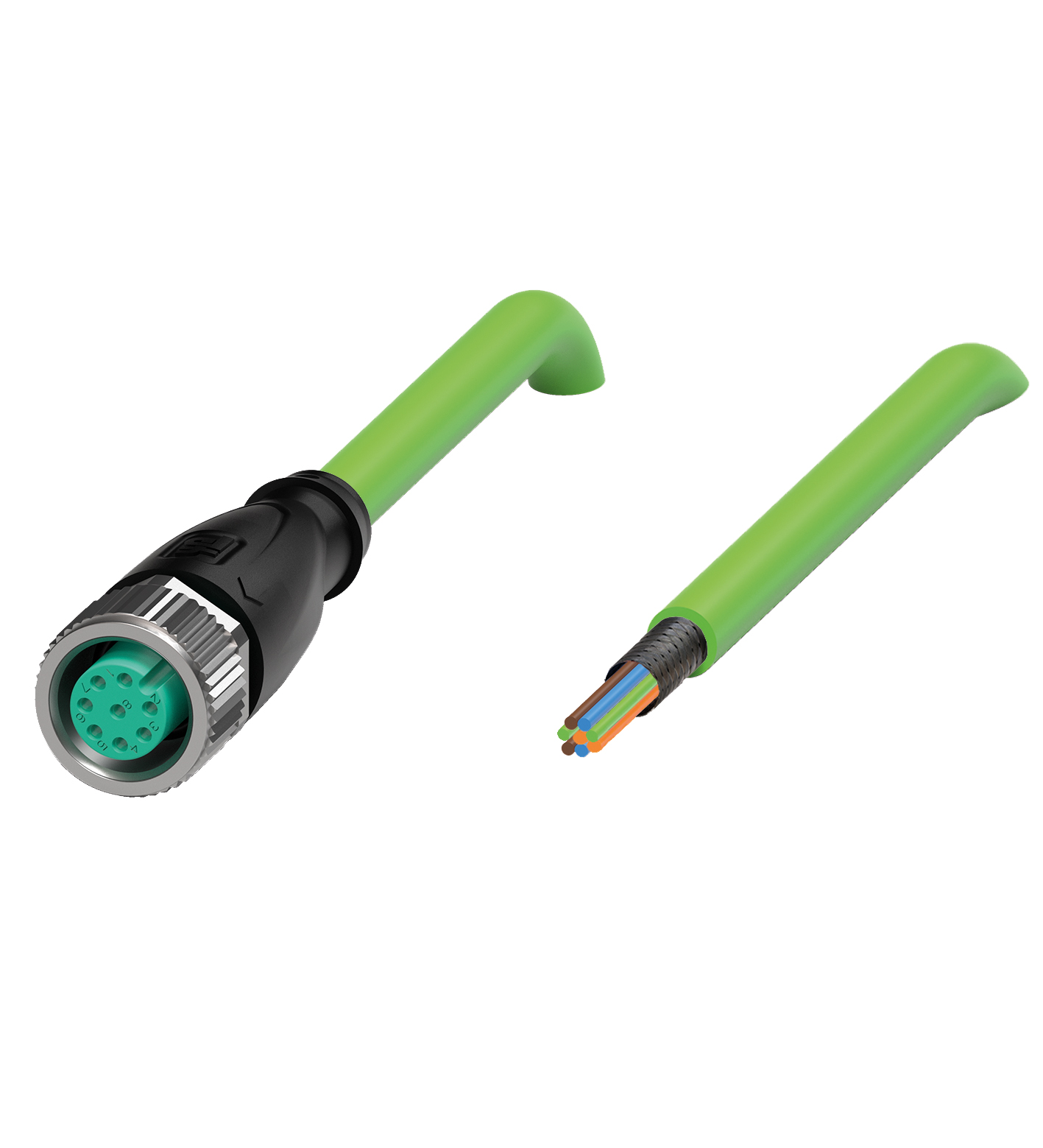

| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数8编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数8编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 8 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 30 V AC/DC |
| 工作电流 | 最大 1 A |
| 防护等级 | EN 60529 |
| 现场总线标准 | IEEE 802.3an 10GBASE-T |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 组件类别 | CAT5 (IEC 11801) ， CAT5e (IEC 61156-6) |
| 易燃性 | IEC 60332-1-2 ， CMX |
| 无卤 | IEC 60754-2 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-10 ... 60 °C (14 ... 140 °F) | 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-10 ... 60 °C (14 ... 140 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -40 ... 85 °C (-40 ... 185 °F) |
| 柔性电缆 | -10 ... 60 °C (14 ... 140 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP66 / IP68 / IP69 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径6,2 mm弯曲半径最大 50 mm 激活最大 25 mm 固定安装护套颜色绿色 (RAL 6018)芯数8线芯横截面积0,14 mm2 / 26 AWG芯颜色1 号芯： 白色/蓝色 2 号芯： 白色/棕色 3 号芯： 棕色 4 号芯： 橙色 5 号芯： 白色/绿色 6 核： 白色/橙色 7 芯： 蓝色 8 芯：红色 绿色内芯构造7 x 0,404 mm ∅ （双绞线） ， 双绞线屏蔽屏蔽镀锡铜丝编织，60% 覆盖率 双绞线屏蔽 : 铝内衬聚酯薄膜长度L1 m电缆代码Li 02YSC 11Y 4 x 2 x 0.48 | 护套直径6,2 mm弯曲半径最大 50 mm 激活最大 25 mm 固定安装护套颜色绿色 (RAL 6018)芯数8线芯横截面积0,14 mm2 / 26 AWG芯颜色1 号芯： 白色/蓝色 2 号芯： 白色/棕色 3 号芯： 棕色 4 号芯： 橙色 5 号芯： 白色/绿色 6 核： 白色/橙色 7 芯： 蓝色 8 芯：红色 绿色内芯构造7 x 0,404 mm ∅ （双绞线） ， 双绞线屏蔽屏蔽镀锡铜丝编织，60% 覆盖率 双绞线屏蔽 : 铝内衬聚酯薄膜长度L1 m电缆代码Li 02YSC 11Y 4 x 2 x 0.48 |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 集成 |

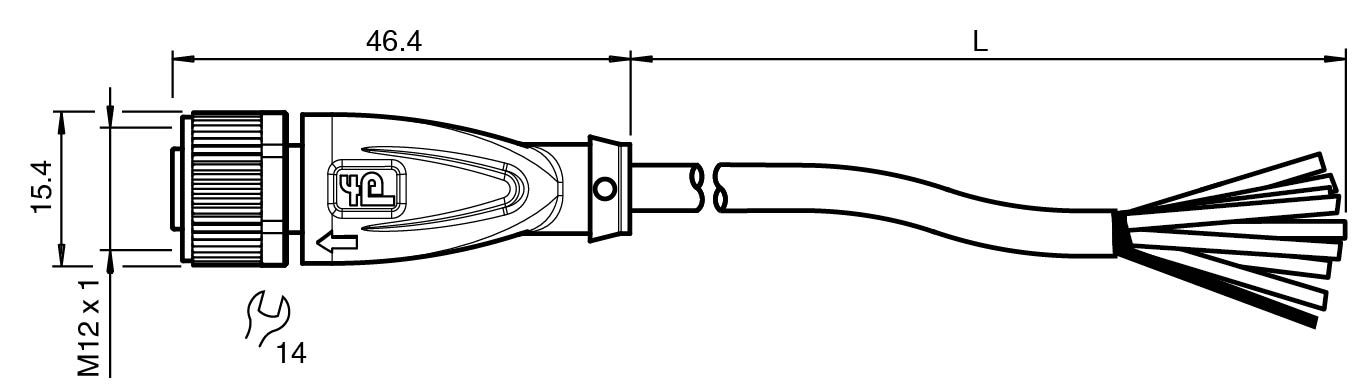

| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 6,2 mm |
| 弯曲半径 | 最大 50 mm 激活最大 25 mm 固定安装 |
| 护套颜色 | 绿色 (RAL 6018) |
| 芯数 | 8 |
| 线芯横截面积 | 0,14 mm2 / 26 AWG |

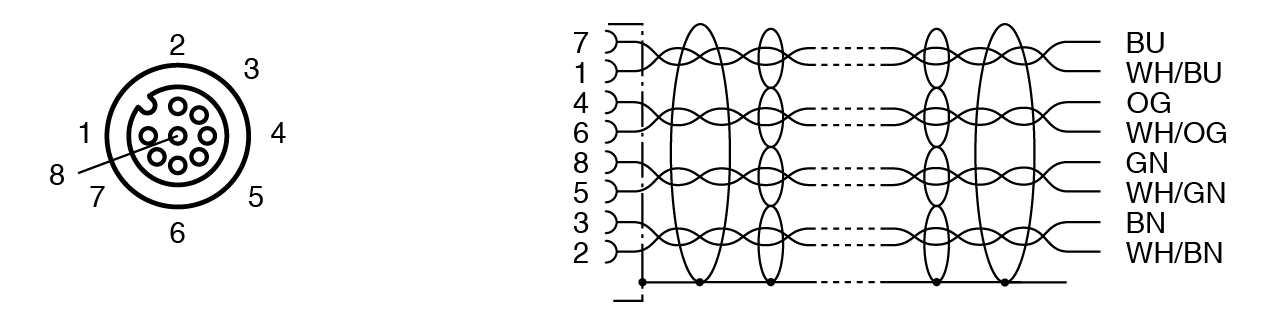

| 芯颜色 | 1 号芯： 白色/蓝色 2 号芯： 白色/棕色 3 号芯： 棕色 4 号芯： 橙色 5 号芯： 白色/绿色 6 核： 白色/橙色 7 芯： 蓝色 8 芯：红色 绿色 |
| 内芯构造 | 7 x 0,404 mm ∅ （双绞线） ， 双绞线屏蔽 |
| 屏蔽 | 镀锡铜丝编织，60% 覆盖率 双绞线屏蔽 : 铝内衬聚酯薄膜 |
| 长度 | 1 m |
| 电缆代码 | Li 02YSC 11Y 4 x 2 x 0.48 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR线芯裸铜 (Cu)磁芯绝缘PE耐紫外线是耐油是易燃性CMX | 护套PUR线芯裸铜 (Cu)磁芯绝缘PE耐紫外线是耐油是易燃性CMX |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | FKM |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 护套 | PUR |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PE |
| 耐紫外线 | 是 |
| 耐油 | 是 |
| 易燃性 | CMX |
| 缆线标记套管 | 1x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
